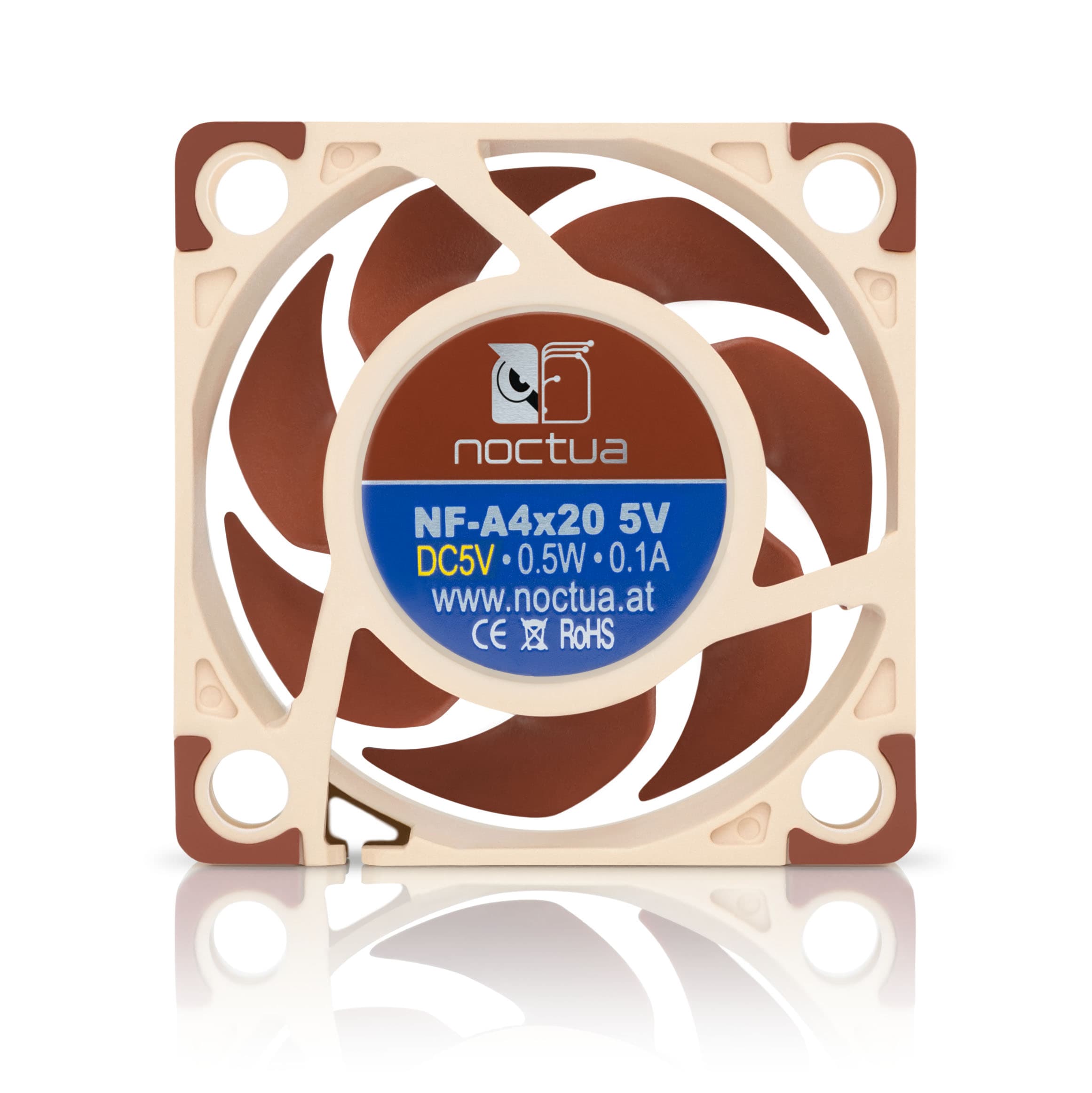

NF-A4x20 5V
Der NF-A4x20 5V ist eine spezielle 5V-Version von Noctuas hochoptimiertem leisen 40x20mm Premium-Lüfter, der auf das AAO-Rahmensystem und fortschrittliche aerodynamische Konstruktionsmaßnahmen wie Flow Acceleration Channels zurückgreift. Die Smooth Commutation Drive Technologie sowie das Referenzklasse-Lager SSO2 garantieren ausgezeichnete Laufruhe und hervorragende Langzeitstabilität. Modulare Verkabelung, das OmniJoin™ Adapter-Set sowie 6 Jahre Herstellergarantie machen den NF-A4x20 5V zu einer Premium-Lösung für anspruchsvolle 5V-Anwendungen.

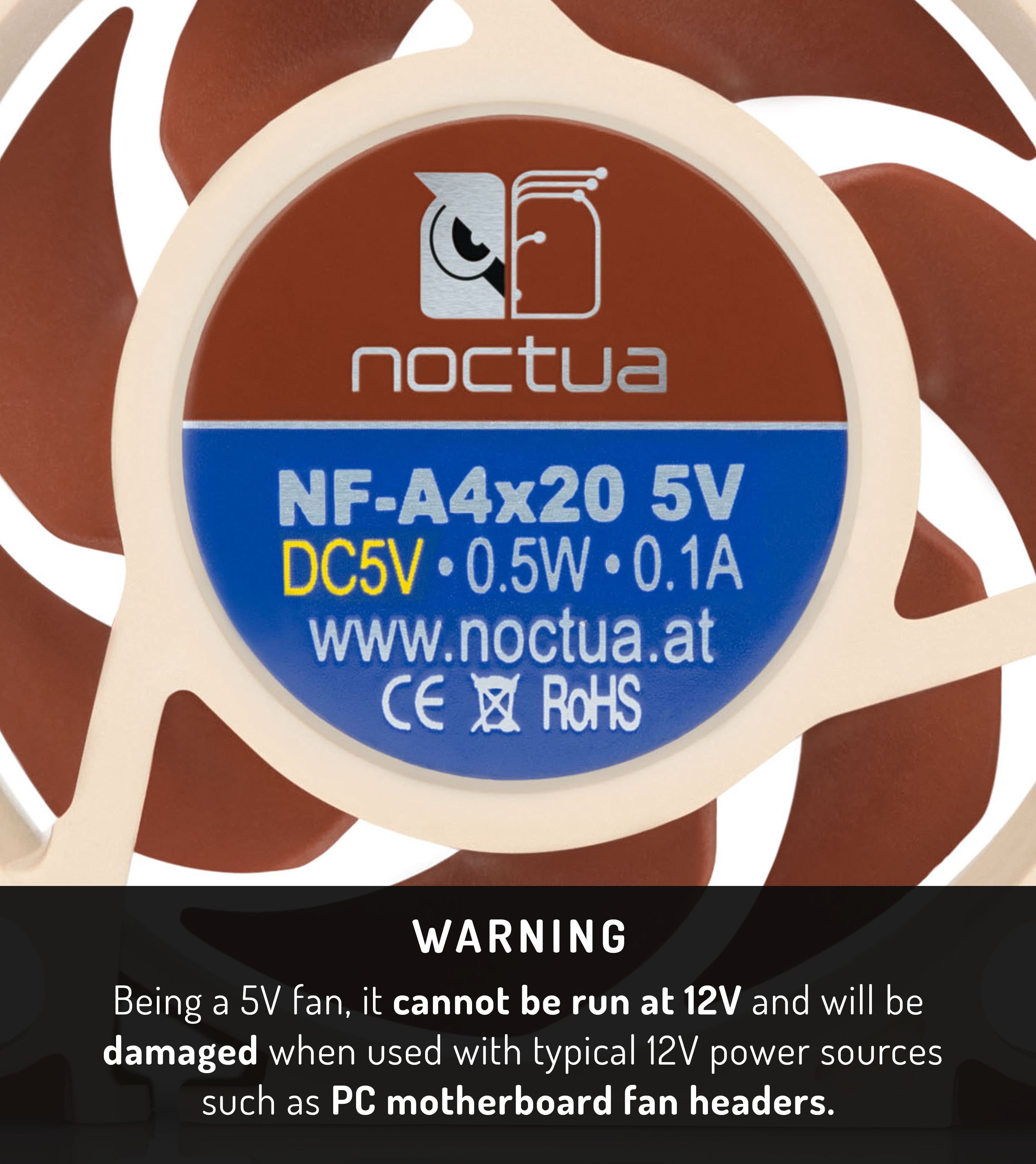

Als 5V Lüfter kann der NF-A4x20 5V nicht mit 12V betrieben werden! Der Betrieb an gängigen 12V Stromquellen wie Lüfteranschlüssen von PC Mainboards führt zu einer Beschädigung des Lüfters.
/
Details
40x20mm Format
Im Vergleich zu Noctuas vielfach ausgezeichnetem NF-A4x10 verfügt der NF-A4x20 über die doppelte Bautiefe. Dies ermöglicht eine höhere Druckleistung und macht den NF-A4x20 zur perfekten Wahl für Anwendungen mit höherem Luftwiderstand.
5V Version
Gerade bei Geräten aus den Bereichen Netzwerk und Storage kommen oft 40mm Lüfter mit 5V zum Einsatz. Durch die gleiche Betriebsspannung und das mitgelieferte OminiJoin™ Adapterset, das den Anschluss an proprietäre Stecker ermöglicht, eignet sich er NF-A4x20 5V ideal, um laute oder defekte 5V 40mm Lüfter zu ersetzen.
Verpolungsschutz
Da viele Geräte mit 5V Lüftern proprietäre Stecker verwenden und vielfach keine Dokumentation der Pin-Belegung verfügbar ist, ist der Lüfter durch eine interne Diode gegen Verpolung geschützt. So sind Sie stets auf der sicheren Seite, falls Sie ihn versehentlich verpolt anschließen sollten.
Flow Acceleration Channels
Der Impeller des NF-A4x20 ist saugseitig mit sogenannten Flow Acceleration Channels ausgestattet. Durch die Beschleunigung des Luftstroms in den kritischen äußeren Regionen der Lüfterblätter werden saugseitige Wirbelablösungen verringert, was zu einer höheren Effizienz und einer niedrigeren turbulenzbedingten Lärmemission führt.
AAO Rahmensystem
Noctuas AAO (Advanced Acoustic Optimisation) Rahmen verfügen über integrierte Vibrationspuffer sowie einen abgestuften Einlassbereich (Stepped Inlet Design) und eine Mikrostruktur im Innenbereich (Inner Surface Microstructures), die eine noch bessere Performance/Noise Effizienz ermöglichen.
Stepped Inlet Design
Durch den abgestuften Einlassbereich des Stepped Inlet Designs entstehen im Zulauf mehr Turbulenzen. So wird der Übergang von laminarer zu turbulenter Strömung erleichtert, die besser am Rahmen anhaftet (Flow Attachment) und damit insbesondere bei beschränktem Ansaugbereich die Saugkapazität des Lüfters erhöht.
Inner Surface Microstructures
Die Mikrostruktur im Innenbereich des Rahmens (Inner Surface Microstructures) erzeugt eine Grenzschicht, durch die sich die Spitzen der Lüfterblätter bewegen. Dies verringert die Stromablösung von der Saugseite der Blattspitzen, was eine erhebliche Reduktion des Drehtons sowie eine Steigerung der Druck- und Luftstromeffizienz zur Folge hat.
Integrated Anti-Vibration Pads
Die aus extra-weichem Silikon gefertigten Anti-Vibrations Pads verringern die Übertragung minimalster Vibrationen und sind zugleich mit allen Standard-Schrauben sowie handelsüblichen Montagesystemen oder bei CPU-Kühlern verwendeten Lüfterklammern kompatibel.
OmniJoin™ Adapter-Set
Da viele Geräte, in denen 40mm Lüfter zum Einsatz kommen, über proprietäre Lüfterstecker verfügen, wird der NF-A4x20 mit Noctuas OmniJoin™ Adapter-Set ausgeliefert. Schneiden Sie einfach das Kabel des Originallüfters ab, befestigen Sie es mit den mitgelieferten Kabelverbinder Klemmen am Adapter und schon können Sie den NF-A4x20 auch an proprietären Anschlüssen betreiben!
SSO2 Lagersystem
Der NF-A4x20 ist mit der weiter optimierten zweiten Generation von Noctuas bewährtem SSO-Lagersystem ausgestattet. Bei SSO2 sitzt der rückseitige Magnet näher an der Lüfterachse und bewirkt so eine noch bessere Stabilisierung, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.
6 Jahre Herstellergarantie
Noctuas Lüfter sind für ihre makellose Qualität und herausragende Langlebigkeit bekannt. Wie alle Noctua Lüfter verfügt der NF-A4x20 über eine MTTF-Spezifikation von über 150.000 Stunden und wird mit vollen 6 Jahren Herstellergarantie ausgeliefert.
Product Details
Hinweise und Warnungen
Als 5V Lüfter kann der NF-A4x20 5V nicht mit 12V betrieben werden! Der Betrieb an gängigen 12V Stromquellen wie Lüfteranschlüssen von PC Mainboards führt zu einer Beschädigung des Lüfters.
Lüfter-Spezifikationen
Format
40x40x20 mm
Lochabstand
32x32 mm
Kabellänge
20cm + 30cm NA-EC1 Verlängerungskabel
Lagertyp
Blattgeometrie
A-Serie mit Flow Acceleration Channels
Rahmentechnologie
Umdrehungsgeschw. (+/-10%)
5000 RPM
9,4 m³/h
Geräuschentwicklung
14,9 dB(A)
Statischer Druck
2,26 mm H₂O
Leistungsaufnahme (typisch)
0,42 W
Leistungsaufnahme (maximal)
0,5 W
Stromstärke (typisch)
0,08 A
Stromstärke (maximal)
0,1 A
Betriebsspannung
5 V
MTTF
> 150.000 h

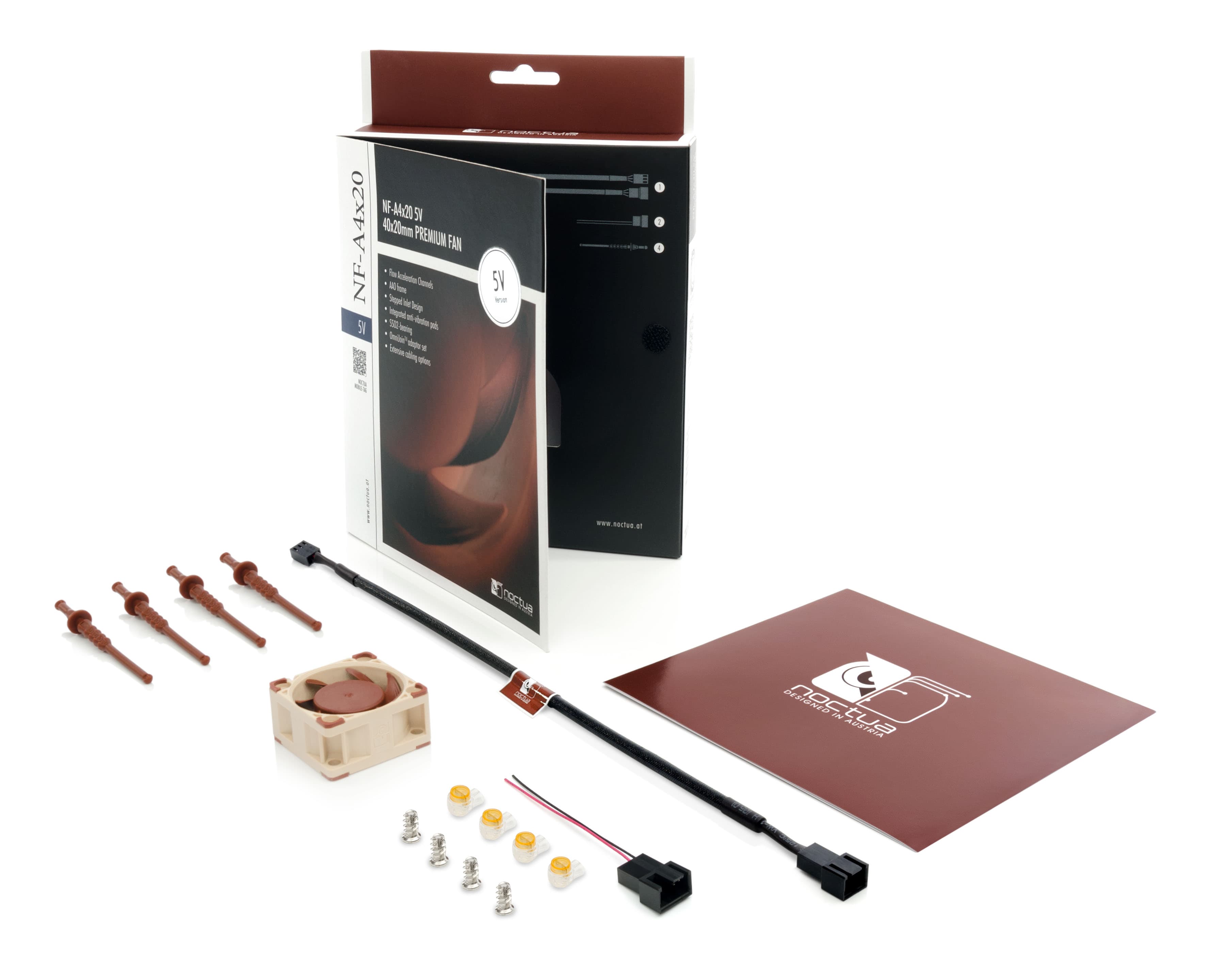

Lieferumfang
- 30cm Kabelverlängerung
- OmniJoin™ Adapter-Set
- NA-AV3 Anti-Vibrations Befestigungen
- Lüfterschrauben
6 Jahre
