NA-IS1 performance guidelines

NA-IS1 性能指南

NA-IS1 进气口垫框有助于减少吸入型应用中不希望出现的流入湍流声，风扇通过障碍物（例如格栅、穿孔板、网状结构、过滤器或散热器）吸入空气。湍流的减少可以对声学和性能产生明显的积极影响。

虽然根据障碍物的确切形状和结构、风扇速度和风流阻力等因素，不同风扇型号和应用的结果会有所不同，但在大多数情况下，改进是显而可见的。

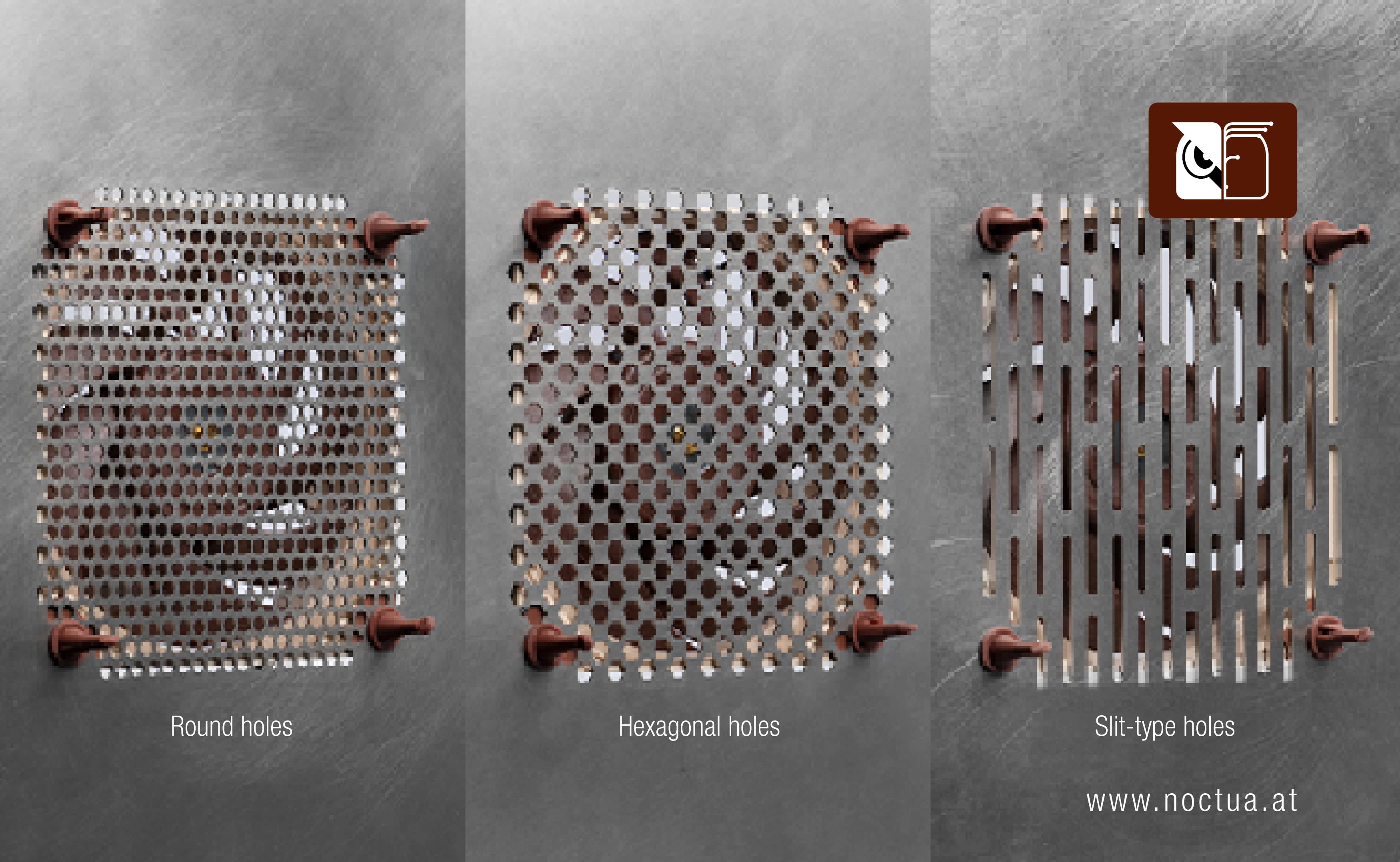

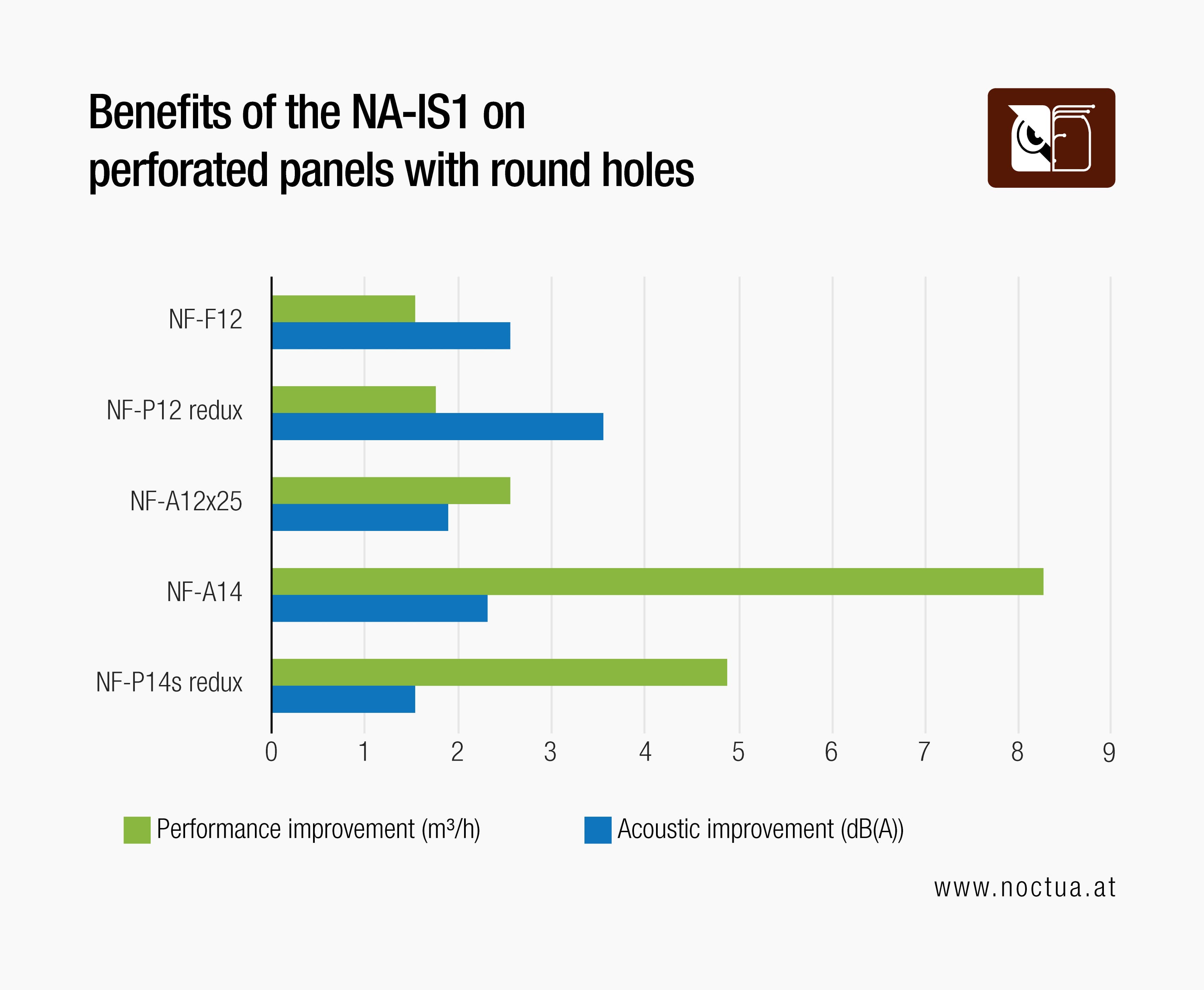

例如，我们分析的所有五种 140 和 120mm 风扇型号在具有典型圆孔图案的穿孔板上进行测试时，都显示了添加垫片后的明显改进。噪音级 (SPL) 的降低范围从 1.2 一直到 3.5dB(A)，平均降低约 2dB(A)。同时，风量增加1.6至8.3m³/h，平均增加约4.4m³/h：

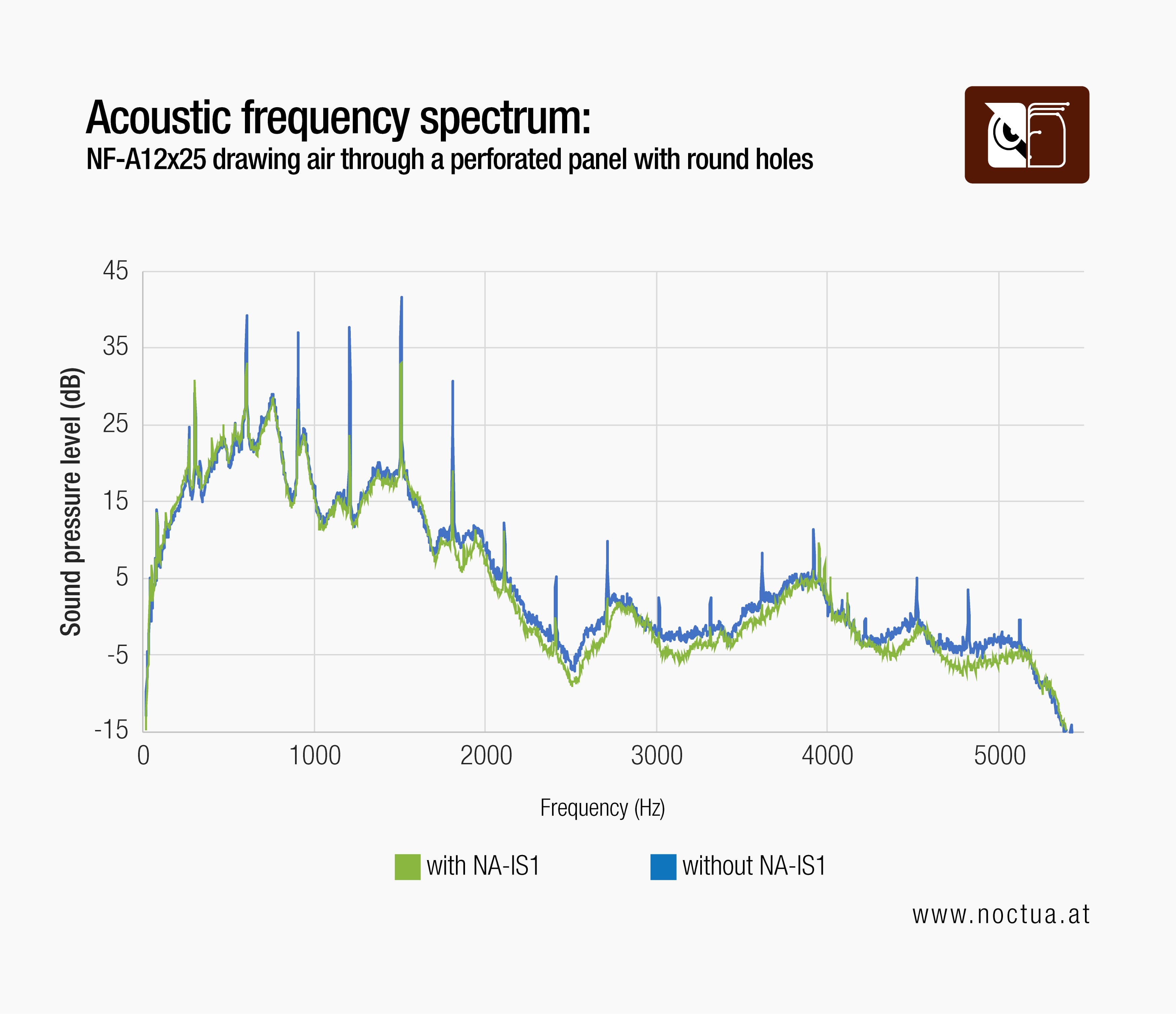

以 NF-A12x25 为例，添加 NA-IS1 使风扇的风量增加了 2.5m³/h，声谱显示音调频率尖峰明显降低，这意味着总噪声排放降低了 1.9dB(A)，并且声音特征更加的令人愉悦：

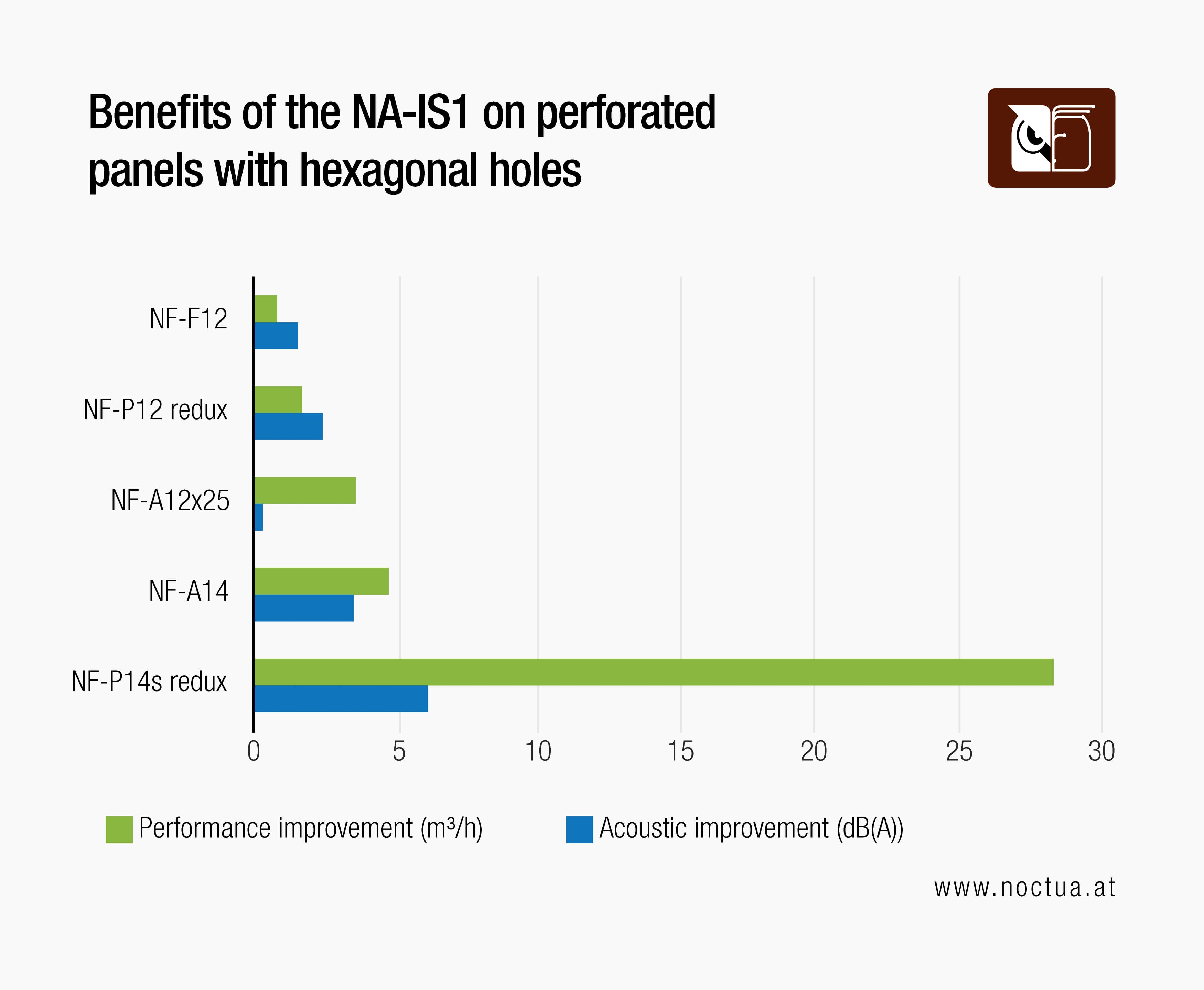

在具有六角孔图案的穿孔板上，改进同样大，噪音级平均降低 2.1 分贝（A），平均风量增加 3.9 立方米/小时。同样，所有测试的风扇在 SPL（0.3 到 6.2dB(A)）和风量（0.8 到 28.3m³/h）方面都表现出改进。

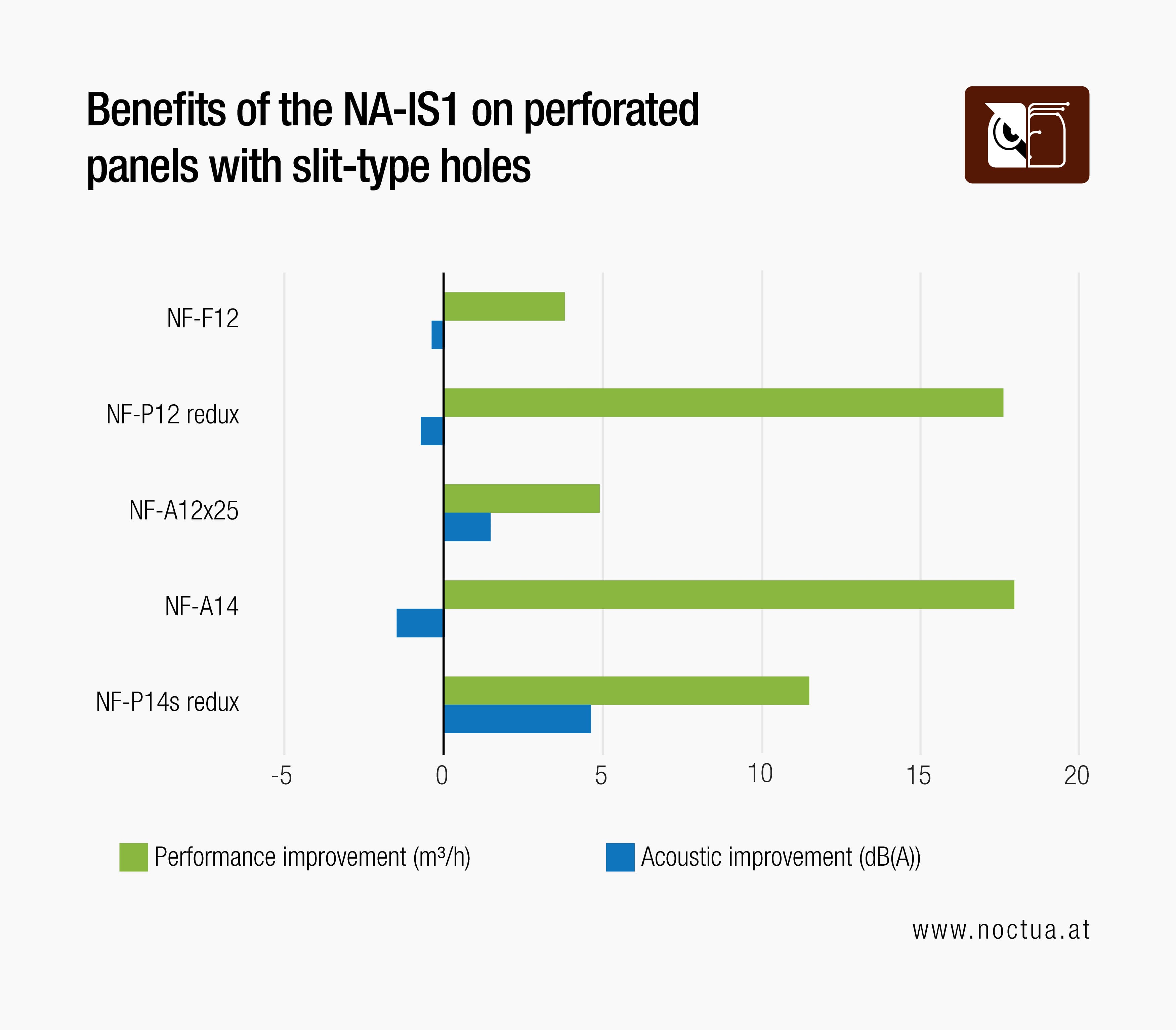

在带有狭长缝隙图案的穿孔板上，大多数风扇使用 NA-IS1 的整体效率有所提高，但情况要复杂一些。虽然像 NF-A12x25 或 NF-P14s 这样的风扇在声学和性能方面都表现出改进，但 NF-A14、NF-P12 或 NF-F12 等其他型号的声音稍微大一些。然而，噪音水平的轻微增加通常会被风量的增加所弥补，例如。 NF-A14 的噪音提高了 1.5dB(A)，但产生的风量却增加了 38%：

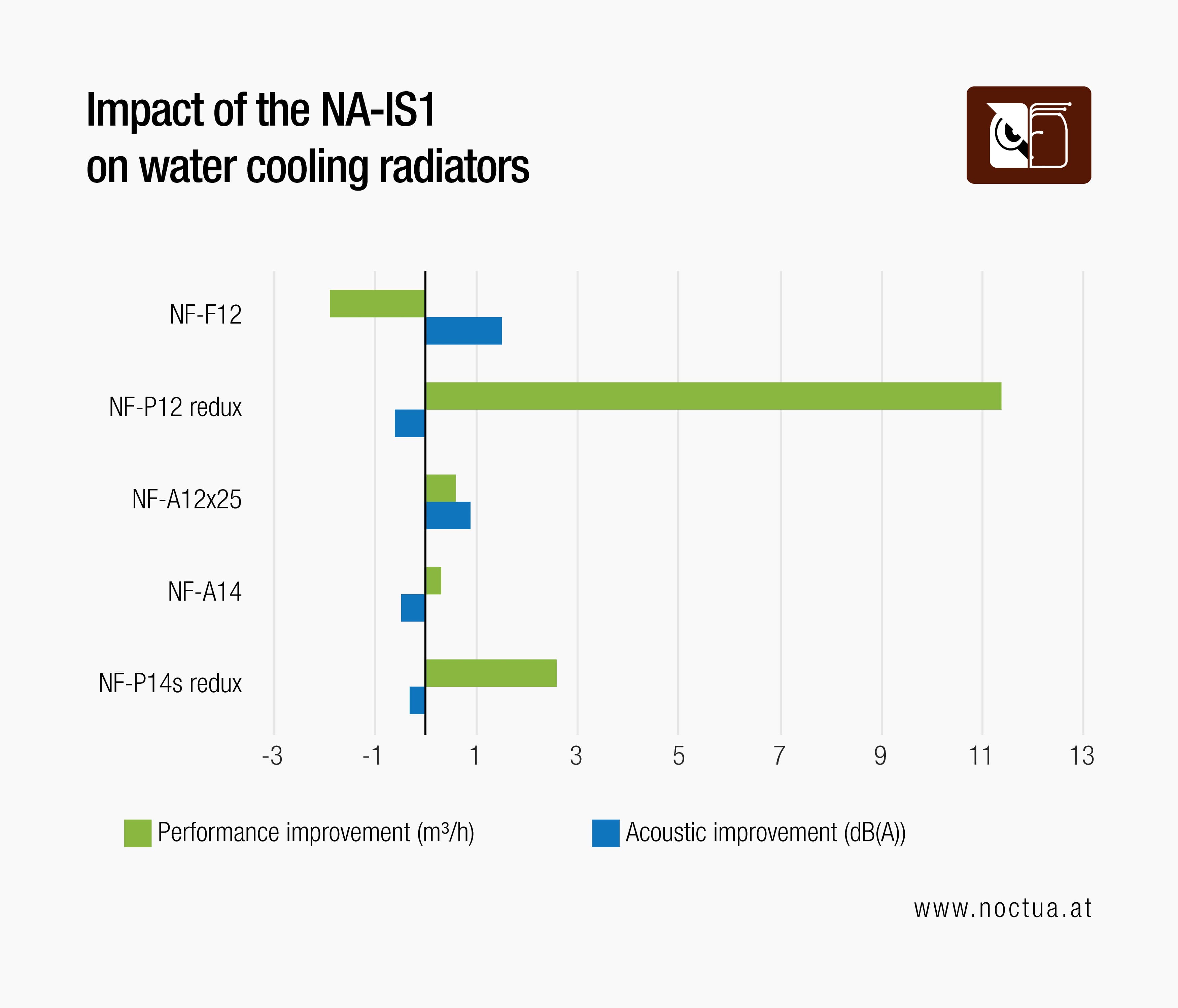

在水冷散热器上，好处往往比穿孔板小，但在许多配置中，尤其是 120mm风扇，改进仍然是值得的。大多数测试的 120 mm 风扇显示出明显的改进，平均噪音降低约 1dB(A)，流速平均增加 8%。虽然 NF-P12 redux 的声音变得稍微大一些 (0.6dB(A))，但它的流速大幅增加了 34%，从而明显的提高了整体效率。相比之下，NF-F12 的气流略有减少（1.9m³/h），但噪音水平也明显下降了 1.5dB(A)，因此虽然情况并不那么明确，这取决于个人选择，但我认为对于许多客户而言，声学改进将超过轻微的性能损失。

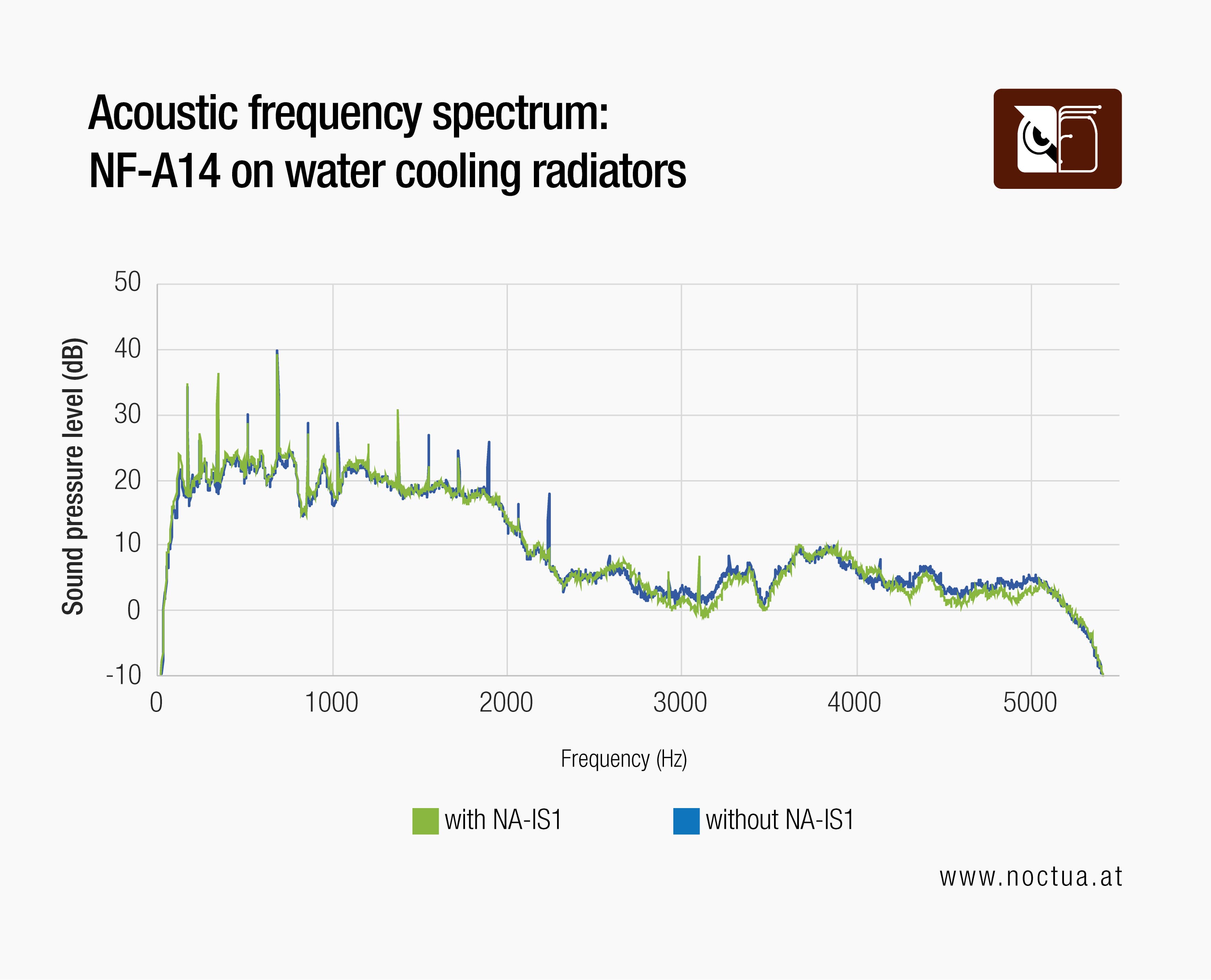

在散热器上安装 140mm 风扇时，情况更加复杂：所有测试型号的噪音级都略高（平均为 0.4 分贝（A）），只有 NF-P14s redux 显示出值得增加的流量（2.6 立方米/小时）。 NF-A14 的流量仅提高了 0.3m³/h，因此其整体效率基本保持不变。查看频谱时，可以看到风扇的声学曲线略微向频谱的低端移动，因此尽管 SPL 略有增加，但一些客户可能会发现 NA-IS1 的声学特征是更加可取的：

无论哪种情况，客户在水冷散热器上使用带有 NA-IS1 的 NF-A14 风扇时通常都不要期望会有重大改进。

总之，我们通常推荐 NA-IS1 用于所有吸入型应用。对于 140mm水冷散热器，客户应该会看到使用 NF-P14s redux 后的良好效果，但使用 NF-A14，好处可能仅限于略微改善噪音的特性。

	Round hole grill	Hex hole grill	Slit grill	Radiator
NF-A12x25
NF-F12
NF-P12 redux
NF-A14
NF-P14s redux
