NOCTUA三相电机


目前大多数轴流风机使用4相的单相电机,NOCTUA的工业industrialPPC风扇具有六个槽的三相设计,这提供了在槽之间更平滑的过渡,从而提高了更高的运行平稳性,进一步减少振动和达到前所未有的能源效率。

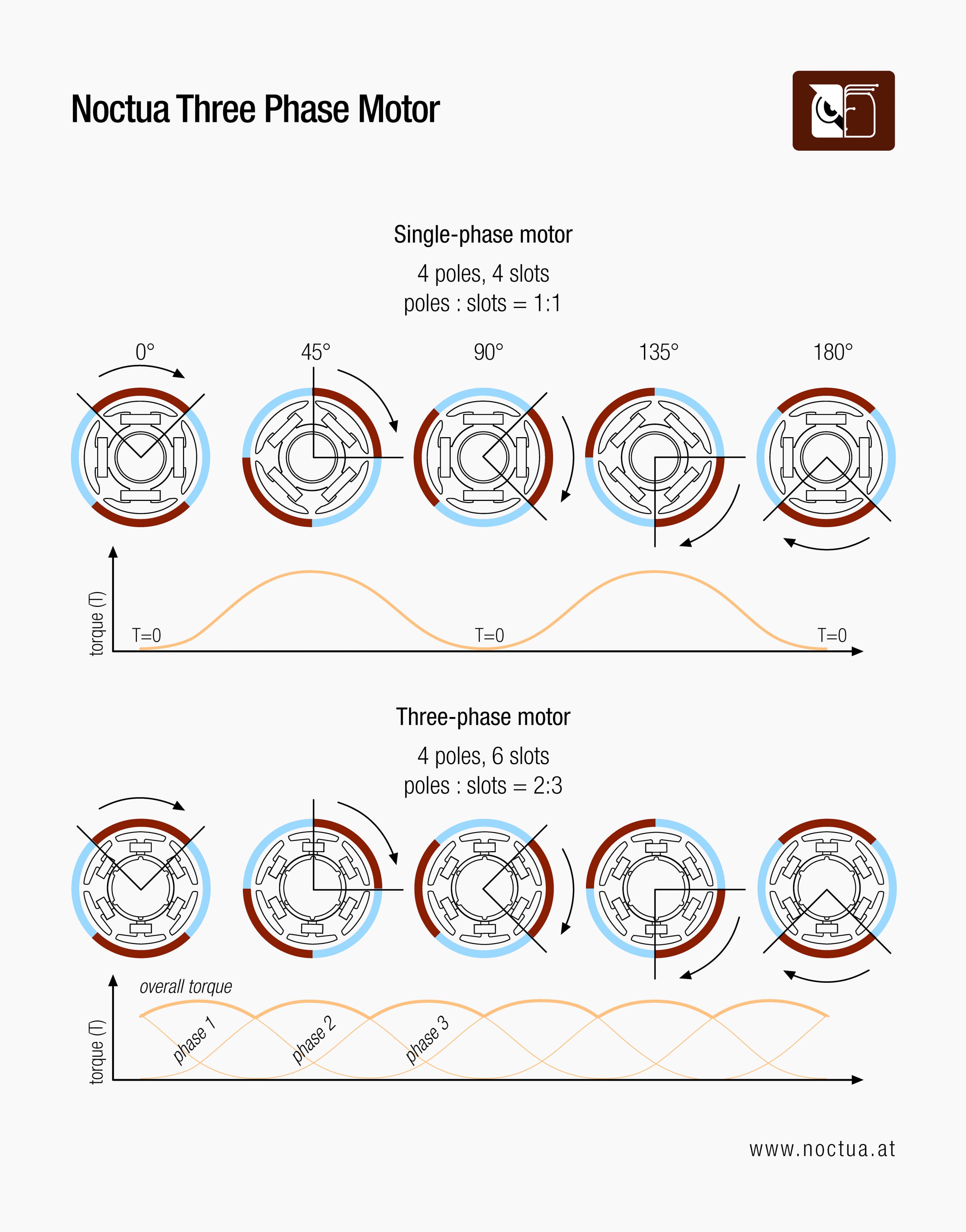

典型的单相轴流风扇电机具有4个定子槽和具有4个极的永磁转子环。这种配置导致槽与磁极之间的比例为1:1。当第一对槽线圈通电时,转子磁体的磁极与它们对准。在下一阶段,第二对线圈被供电,并且转子磁体的极将旋转90°以对准。 当转子极在定子槽(45°)之间时,电动机转矩高,当极对齐(90°)时,电动机转矩下降,当极在下一组槽(135°)之间时,电机转矩再次上升。

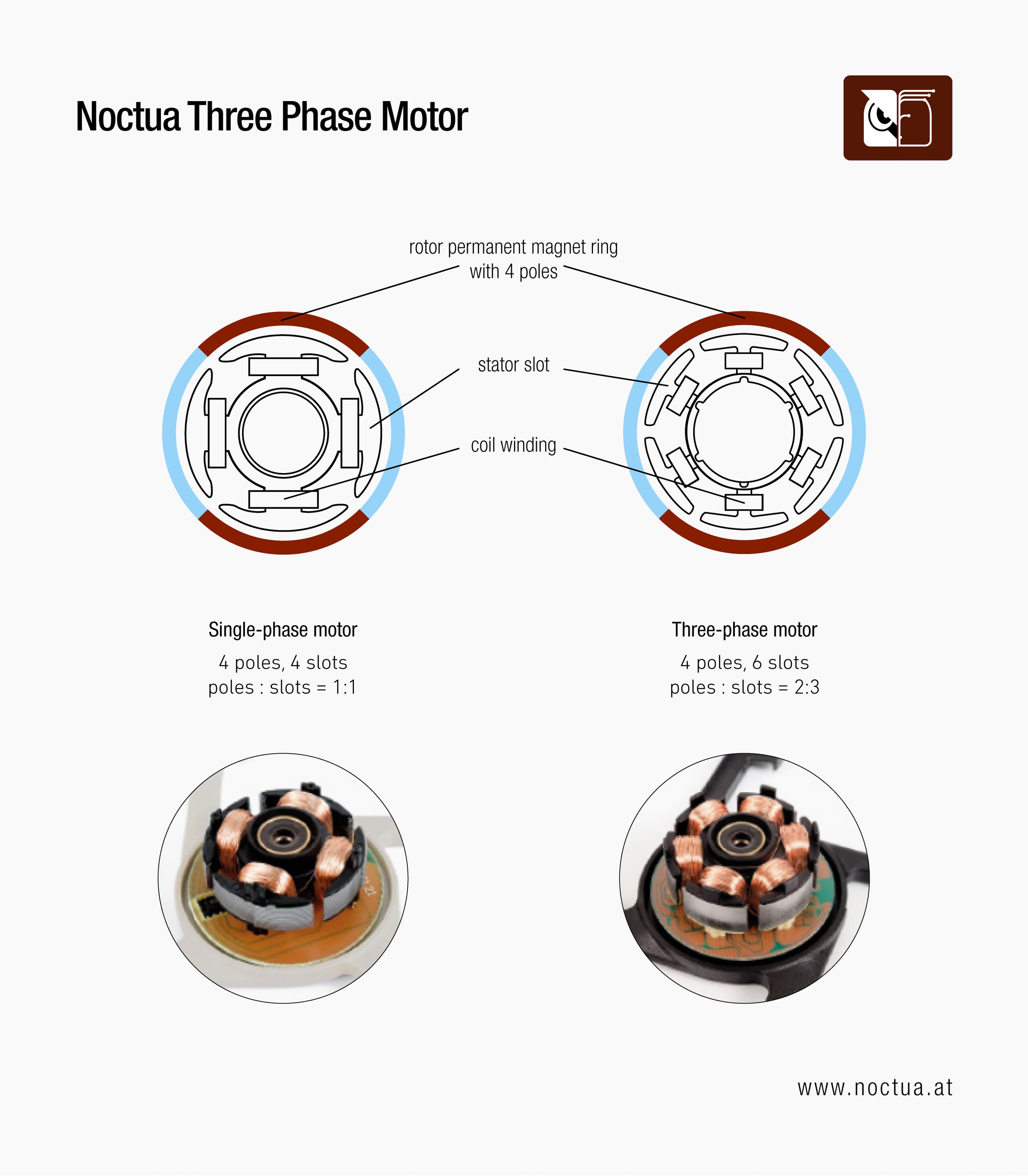

NOCTUA的三相电机具有6个定子槽和具有4个磁极的永磁转子环,这导致槽与磁极之间的比例为3:2。这种配置具有两个关键优点:首先,由于更大量的时隙和时隙被分组为三个而不是两个对,所以时隙之间的切换以更高的频率发生,因此扭矩变化通常更均匀。其次,更重要的是,由于槽和极之间的不均匀比率,极和槽总是重叠。由于没有所有极和槽对齐的情况,没有扭矩完全下降的情况,并且其中风扇仅从动量旋转,直到扭矩再次开始。不是具有扭矩在峰值之间下降的单个重复的驱动相,电机具有三个重叠的相位,这三个重叠的相位都对总转矩有贡献。因此,与标准单相电机相比,总转矩的变化小得多。这种更连续,稳定的转矩曲线导致通常改善的运行平稳性,转矩传递振动的明显减小和能量消耗的进一步降低。


虽然NOCTUA NF-F12和NF-A14零售风扇配备了NE-FD1,是其中节能的风扇,具有三相电机和NE-FD2 IC的工业industrialPPC型号更高效约10%:例如 ,NF-A14的标准零售型号以2000rpm运行时需要约2.25W,而工业industrialPPC型号运行同样的速度仅需要2.0W。 这种功率消耗的进一步降低使得工业industrialPPC风扇对于诸如汽车工业,航空或家用电器的各种领域是理想的,其中越来越频繁地,能量效率是关键因素。
