etaPERF™ motor

AAO Rahmensystem

Unsere AAO (Advandced Acoustic Optimisation) Rahmen verfügen über integrierte Vibrationspuffer sowie einen abgestuften Einlassbereich (Stepped Inlet Design) und eine Mikrostruktur im Innenbereich (Inner Surface Microstructures), die eine noch bessere Performance/Noise-Effizienz ermöglichen.

Anti-Stall Knobs

Die Anti-Stall Knobs des NF-S12A reduzieren Wirbelablösungsphänomene in Situationen mit mittlerem bis hohem Strömungswiderstand und erweitern damit die sogenannte Stall Margin (Strömungsabrissgrenze). Dies macht den NF-S12A noch vielseitiger als seinen Vorgänger und ermöglicht bessere Ergebnisse auf Kühlkörpern und Radiatoren.

Bevelled Blade Tips

Die abgeschrägten Blattspitzen des NF-B9 und NF-S12B reduzieren kritische Rotor-Stator Interaktion und ermöglichen es, eine größere Blattoberfläche mit hervorragender Laufruhe zu kombinieren. Sie tragen so wesentlich zur ausgezeichneten Effizienz der Lüfter bei.

Flow Acceleration Channels

Die Impeller der A-Serie sind saugseitig mit sogenannten Flow Acceleration Channels ausgestattet. Durch die Beschleunigung des Luftstroms in den kritischen äußeren Regionen der Lüfterblätter werden saugseitige Wirbelablösungen verringert, was zu einer höheren Effizienz und einer niedrigeren turbulenzbedingtem Lärmemission führt.

Focused Flow™ Rahmen

Der Focused Flow™ Rahmen des NF-F12 wurde für drucksensitive Anwendungen wie Luftkühler oder Wasserkühlungs-Radiatoren konzipiert und verfügt über elf Statorleitschaufeln, die den Luftstrom gerade richten und fokussieren. So erzielt der NF-F12 Leistungswerte, die konventionelle Lüfter erst bei deutlich höheren Geschwindigkeiten erreichen.

Inner Surface Microstructures

Die Mikrostruktur im Innenbereich des Rahmens (Inner Surface Microstructures) erzeugt eine Grenzschicht, durch die sich die Spitzen der Lüfterblätter bewegen. Dies verringert die Stromablösung von der Saugseite der Blattspitzen, was eine erhebliche Reduktion des Drehtons sowie eine Steigerung der Druck- und Luftstromeffizienz zur Folge hat.

Metall-Lagerschalen

Um ein größtmögliches Maß an Fertigungspräzision, minimale Toleranzen und hervorragende Langzeitstabilität zu garantieren, greifen unsere neuesten 120mm und 140mm Lüfter auf eine CNC gefräste Lagerschale aus Messing zurück.

NE-FD1 PWM IC mit Smooth Commutation Drive Technologie

Unser eigens designter PWM IC integriert die Smooth Commutation Drive (SCD) Technologie, die PWM-Schaltgeräusche minimiert und den Lüfter so bei niedrigen Drehzahlen noch leiser macht.

Smooth Commutation Drive

Die neueste, weiterentwickelte Version unseres SCD-Antriebssystems garantiert durch die Elimination von Drehmomentschwankungen und Switching-Noises hervorragende Laufruhe. Dies macht unsere Lüfter selbst aus nächster Nähe erstaunlich leise.

SSO-Lager

Unser SSO-Bearing kombiniert das bewährte Konzept hydrodynamischer Lagerung mit einem zusätzlichen Magneten, der die Selbststabiliserung der Rotorachse unterstützt. Diese Technologie ist über die Jahre zu einem Synonym für superbe Laufruhe und ausgezeichnete Langzeitstabilität geworden.

SSO2 Lager

SSO2 ist die weiter optimierte zweite Generation unseres bewährten SSO-Lagersystems. Bei SSO2 sitzt der rückseitige Magnet näher an der Lüfterachse und bewirkt so eine noch bessere Stabilisierung, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.

Stepped Inlet Design

Durch den abgestuften Einlassbereich des Stepped Inlet Designs entstehen im Zulauf mehr Turbulenzen. So wird der Übergang von laminarer zu turbulenter Strömung erleichtert, die besser am Rahmen anhaftet (Flow Attachment) und damit insbesondere bei beschränktem Ansaugbereich die Saugkapazität des Lüfters erhöht.

Vortex-Control Notches

Vortex-Control Notches spalten Turbulenzen an der Hinterkante der Lüfterblätter in mehrere Partikularströme auf und verteilen so die Lärmemission des Lüfters über ein breiteres Frequenzspektrum. Dies macht das Laufgeräusch des Lüfters angenehmer für das menschliche Ohr.

Sterrox® Flüssigkristallpolymer

Noctuas Sterrox® Flüssigkristallpolymer (engl. Liquid Crystal Polymer, LCP) zeichnet sich durch extreme Zugfestigkeit, einen außergewöhnlich niedrigen Wärmeausdehnungskoeffizienten sowie eine hervorragende Dämpfungscharakteristik aus und eignet sich ideal zur Reduktion von Resonanz- und Vibrationsphänomenen in modernen Lüfterblatt-Konstruktionen.

etaPERF™ motor

SupraTorque™

Die meisten Lüfter werden etwas langsamer, wenn sie gegen den Gegendruck arbeiten, wie z.B. bei Kühlkörpern und Radiatoren, was zu einer geringeren Leistung führt. Noctuas SupraTorque™-Technologie, die durch den neuen NE-FD6-Treiber-IC ermöglicht wird, erlaubt es dem Lüfter, bei Bedarf zusätzliche Drehmomentreserven zu nutzen, um seine Drehzahl unabhängig vom Luftstromwiderstand auf dem gewünschten Niveau zu halten und so auch unter den anspruchsvollsten Bedingungen eine konstante Leistung zu gewährleisten.

etaPERF™ motor

Noctuas neuer etaPERF™-Motor setzt dank seiner extrem niedrigen elektrischen Impedanz und des neuesten NE-FD6-Antriebssystems mit integriertem, hochsensiblen Hall-Effekt-Sensor, der für eine äußerst präzise Kommutierungsleistung sorgt, neue Maßstäbe in Sachen Energieeffizienz. Dies ermöglicht nicht nur die verlustarme Umwandlung eines minimalen elektrischen Inputs in einen maximalen Power-Output, sondern sorgt im Zusammenspiel mit Noctuas bewährter Smooth Commutation Drive 2 Technologie dafür, dass der etaPERF™ Motor nahezu geräuschlos läuft.

Abgeleitet von dem griechischen Buchstaben η ("eta"), der in der Technik als Symbol für Effizienz verwendet wird (η = Leistungsaufnahme / Leistungsabgabe), steht etaPERF™ für eine Kombination aus beispielloser Energieeffizienz mit modernster Leistung. Im Vergleich zu Noctuas bisherigen einphasigen Lüftermotoren, die vom NE-FD1 IC angetrieben werden, können die neuen Motoren der etaPERF™-Klasse mit NE-FD6 ein deutlich höheres Drehmoment bei gleicher Leistungsaufnahme erreichen bzw. benötigen diese umgekehrt weniger elektrische Energie, um die gleichen Drehmomentwerte zu erreichen.

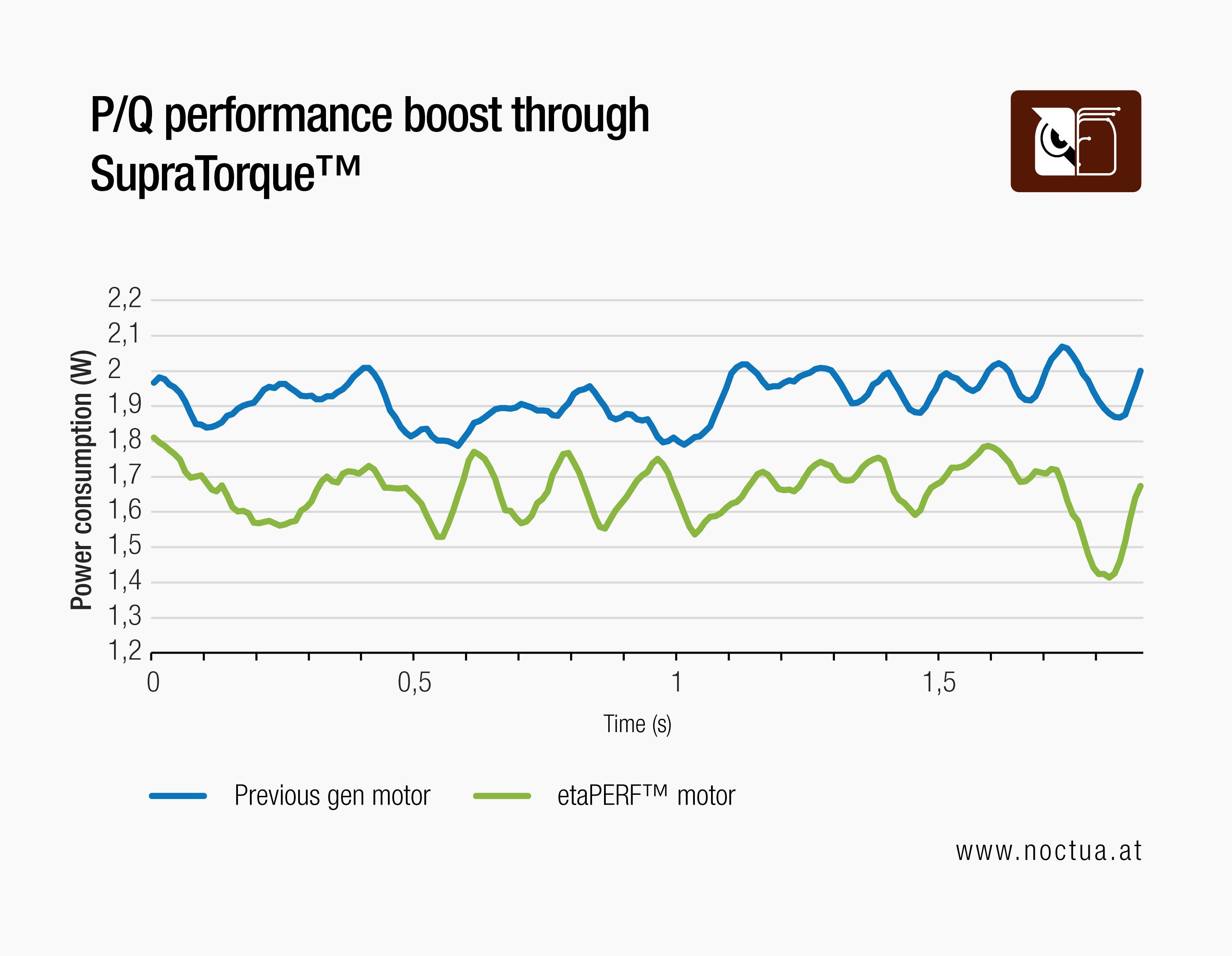

Die genauen Effizienzgewinne zwischen NE-FD1-basierten Motoren und NE-FD6-basierten etaPERF™-Motoren variieren zwar je nach Lüftermodell, Lüfterdrehzahl und Strömungswiderstand, jedoch liegen die durchschnittlichen Verbesserungen im Bereich von 10-15 %. So ist beispielsweise ein NF-A14-Lüfter, der mit 2000 U/min läuft, mit dem neuen etaPERF™-Motor etwa 13 % energieeffizienter:

Der Schlüssel zum überragenden Wirkungsgrad der etaPERF™-Motoren ist der hochpräzise integrierte Hall-Effekt-Sensor des ICs NE-FD6. Die erhöhte Genauigkeit bei der Erfassung der Rotorposition des Lüfters ermöglicht es dem NE-FD6, Drehmomentimpulse mit noch nie dagewesener Präzision zu übertragen, wodurch Schaltverluste auf ein absolutes Minimum reduziert werden und ein super-sanftes, rastfreies Kommutierungsverhalten gewährleistet wird. In Kombination mit der bewährten Smooth Commutation Drive 2 Technologie setzen die etaPERF™-Motoren damit neue Maßstäbe in Sachen Energieeffizienz (Drehmoment pro Watt) und Betriebsgeräusch.
