NA-FG1: Vorteile der abgesetzten Montage

Um so wenig Luftverwirbelungen wie möglich zu verursachen, werden Noctuas NA-FG1 Lüftergitter nicht aus perforierten Stahlblechen gefertigt, sondern aus runden Streben, die vom Lüfter abgesetzt sind. Ein gewisses Maß an Verwirbelungen ist jedoch – wie bei jedem Objekt, das sich im Ansaugbereich eines Lüfters befindet – unvermeidbar, und dies schlägt sich unweigerlich auf dessen Akustik und Förderleistung nieder. Das Push-Pin-Montagesystem der NA-FG1 Gitter sorgt für einen zusätzlichen Abstand von 5mm und kann damit dazu beitragen, diese Effekte zu verringern.

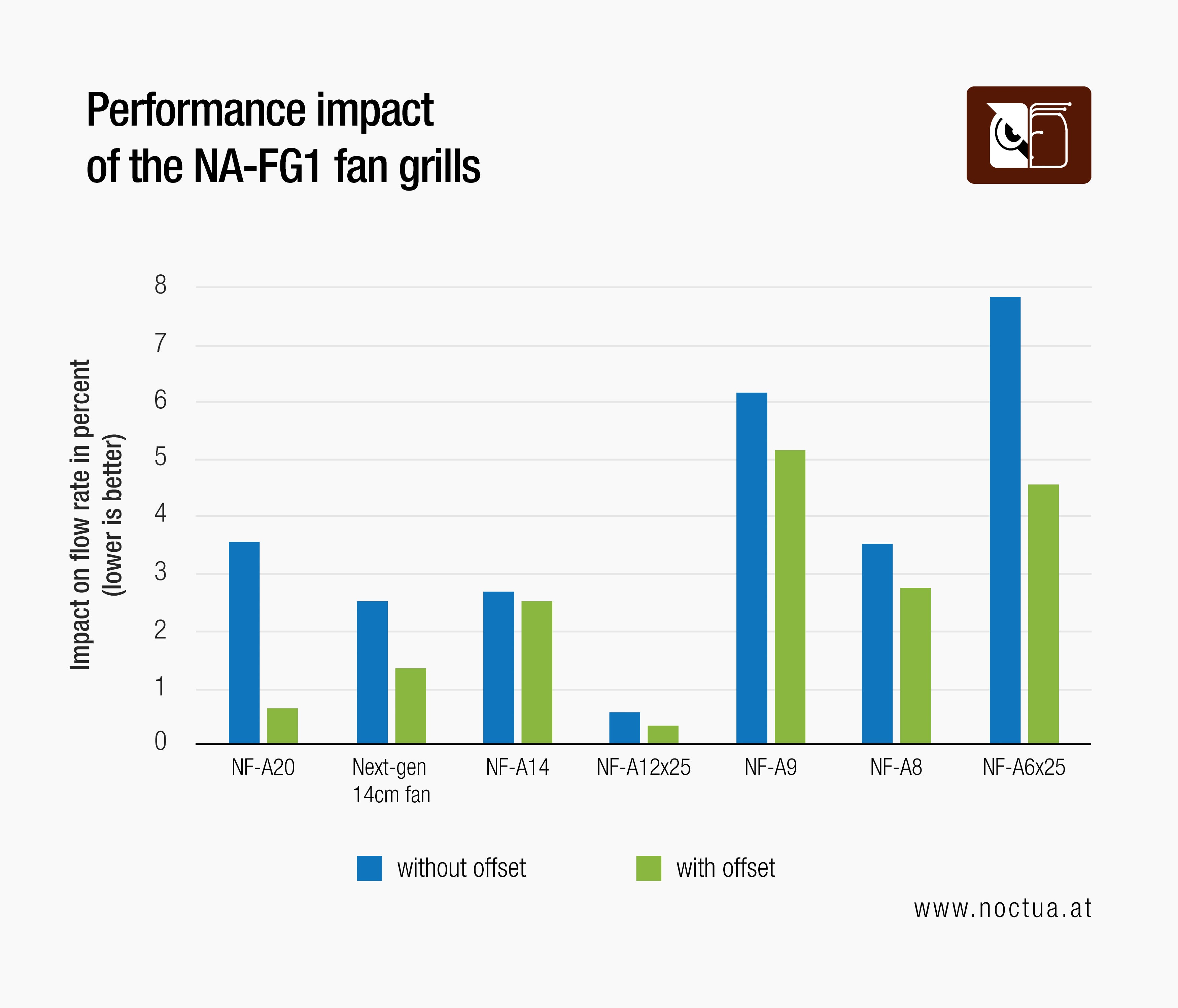

Generell muss beachtet werden, dass die Ergebnisse signifikant zwischen unterschiedlichen Lüftermodellen und Anwendungen variieren können sowie von Faktoren wie Drehzahl, Strömungswiderstand und der Interaktion mit dem Luftstrom anderer Lüfter abhängen. Typischerweise reduzieren NA-FG1 Lüftergitter ohne zusätzlichen Abstand die Förderleistung eines Lüfters um 2-4%. Während bei einigen Modellen die Reduktion auch 6-8% betragen kann, gibt es bei anderen Modellen kaum messbare Einflüsse. Im Durchschnitt betrug die Reduktion der Förderleistung bei allen getesteten Lüftern ca. 3%. Bei der versetzten Montage mit Push-Pins fiel die Reduktion der Förderleistung bei den meisten Lüftern deutlich geringer aus: Vielfach halbierte sich der störende Einfluss der Gitter, durchschnittlich konnte der Einbruch der Förderleistung auf ca. 2% reduziert werden.

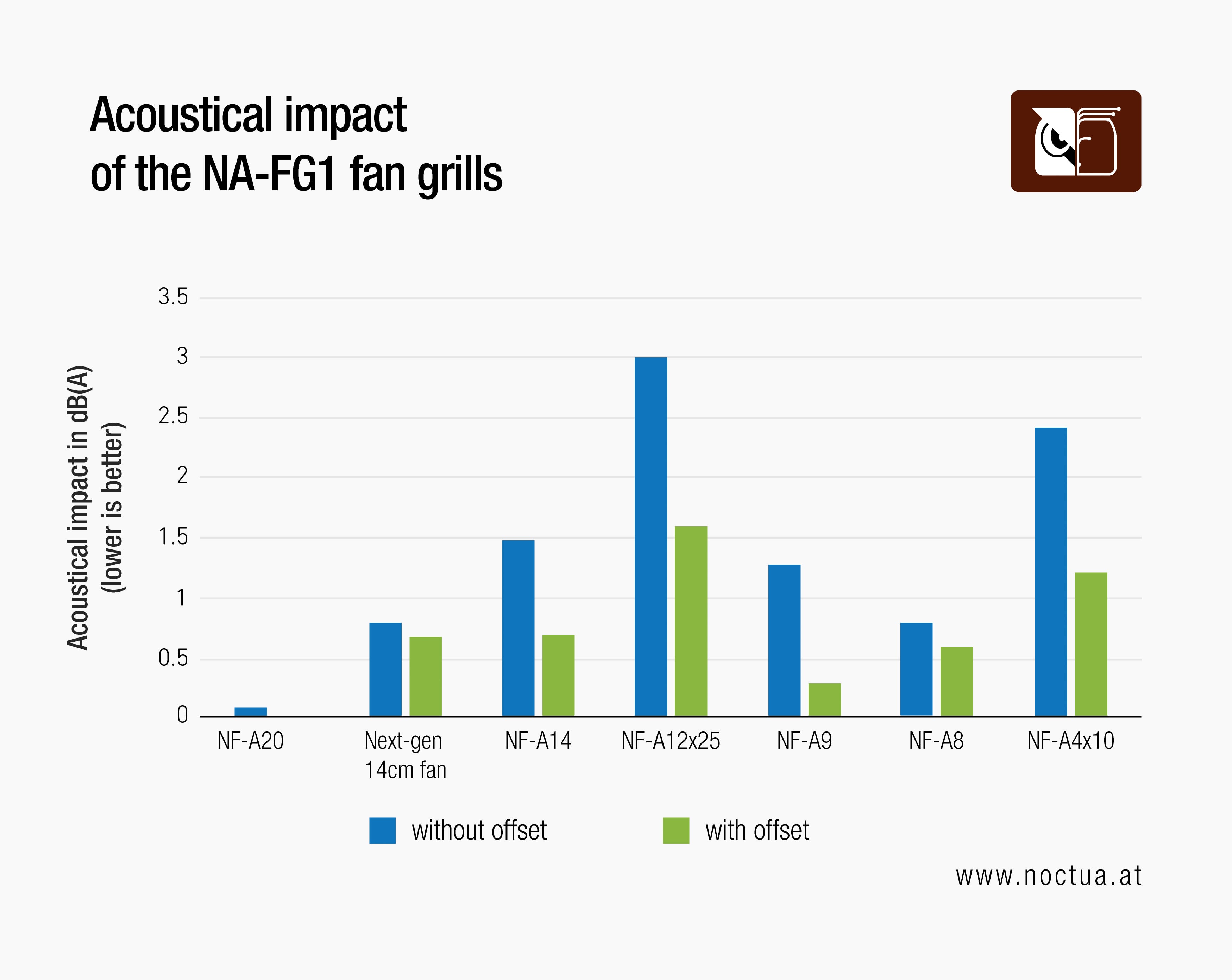

Auch hinsichtlich der akustischen Auswirkungen können die Ergebnisse teils erheblich je nach Lüftermodel variieren und von verschieden anderen Faktoren abhängen: Während manche Lüfter beim Betrieb mit Gitter um mehrere Dezibel lauter werden, gibt es bei anderen kaum messbare Veränderungen. Im Durchschnitt erhöht sich der Schalldruckpegel durch die Verwendung der NA-FG1 Gitter um etwa 1,2dB(A). Dieser Einfluss kann durch die Verwendung der abgesetzten Montage mittels Push-Pins wiederum erheblich verringert werden, nämlich auf durchschnittlich etwa 0,6dB(A). Bei Lüftermodellen wie dem NF-A12x25 oder NF-A4x10, bei denen die Verwendung der Gitter eine stärkere Erhöhung des Betriebsgeräusches zur Folge hat (2,5-3dB), zeigten sich auch die stärksten Verbesserungen durch die abgesetzte Montage (minus 1,2-1,5dB).

Neben der möglichen Reduktion des gesamten Schalldruckpegels kann der zusätzliche Abstand durch die versetzte Montage auch das Frequenzspektrum des Lüfters positiv beeinflussen, sodass dieser für das menschliche Gehör angenehmer klingt. Dies kann auch dann der Fall sein, wenn die abgesetzte Montage wenig bis gar keine Reduktion des gesamten Schalldruckpegels bewirkt, wie etwa bei den Modellen NF-A20 oder NF-A8, wo das Frequenzspektrum niedrigere tonale Spitzen sowie eine generelle Verschiebung der Spitzen in tiefere, weniger störende Frequenzbereiche zeigt.

Als Faustregel lässt sich festhalten, dass der zusätzliche Abstand das akustische Profil eines Lüfters in Richtung tieferer Frequenzen verschiebt und vielfach auch tonale Frequenzspitzen reduziert. Da die meisten Menschen tiefere Töne als weniger störend empfinden als höhere, und generell breitbandigere Geräusche leichter im Hintergrundlärm untergehen als tonale Frequenzspitzen, sorgen diese Effekte dafür, dass der Lüfter für das menschliche Gehör angenehmer klingt, selbst wenn die Reduktion des gesamten Schalldruckpegels gering ausfallen sollte. Obwohl die abgesetzte Montage üblicherweise sowohl die Akustik als auch die Förderleistung verbessert, muss betont werden, dass die Ergebnisse aufgrund zahlreicher Faktoren variieren können und es in seltenen Fällen auch dazu kommen kann, dass der zusätzliche Abstand keinerlei Effekt oder sogar leicht negative Auswirkungen hat. In solchen Fällen lassen sich die Push-Pins problemlos kürzen, um den zusätzlichen Abstand zu entfernen.
