Protubérances anti-décrochage (Anti-Stall Knobs)

Cadre AAO

Nos cadres AAO (Advanced Acoustic Optimisation) sont équipés de silentblocs anti-vibrations intégrés et bénéficient d’optimisations exclusives permettant de repousser encore plus loin les limites de la performance et du silence : la conception Stepped Inlet Design ainsi que les Conduit de contournement à microstructures (Inner Surface Microstructures).

Protubérances anti-décrochage (Anti-Stall Knobs)

Les protubérances anti-décrochage du NF-S12A permettent de réduire le phénomène de séparation des flux qui peut s’opérer à résistance moyenne ou haute. Ce dispositif permet ainsi d’améliorer la plage de fonctionnement sans décrochage. Par conséquent, le NF-S12A devient encore plus polyvalent que son célèbre prédécesseur et offre des performances encore meilleures pour une utilisation sur ventirad ou sur radiateur pour watercooling.

Extrémité des pales biseautée (Bevelled Blade Tips)

En réduisant les phénomènes aérodynamiques entre le rotor et le stator, les biseaux présents aux extrémités des pales du NF-S12B et NF-B9 permettent à la fois d’accroître la surface des pales tout en réduisant les nuisances sonores. Cette optimisation est la clef de voute de l’étonnante efficacité de ces ventilateurs.

Canalisateurs de flux (Flow Acceleration Channels)

Les turbines de nos ventilateurs de la serie A sont munies de canalisateurs de flux sur la face succion du ventilateur. L’accélération du flux générée aux extrémités des pales permet de créer une succion plus massive, moins dispersée, et accroit ainsi l’efficacité tout en réduisant les perturbations sonores liées aux vortex.

Système Focused Flow™ (flux concentré)

Conçu spécialement pour les applications exigeant une forte pression (cas des radiateurs ou ventirads), le ventilateur Focused Flow™ dispose de onze aubes fixes qui renforcent, canalisent et orientent le flux d’air, permettant ainsi au NF-F12 de rivaliser avec les ventilateurs traditionnels fonctionnant à vitesse beaucoup plus élevée.

Conduit de contournement à microstructures (Inner Surface Microstructures)

Les extrémités des pales évoluant à proximité de la surface intérieure du conduit (caractérisée par la présence d’une microstructure), la séparation des flux qui s’opère au niveau de la succion est quasi inexistante. Cette optimisation permet de réduire les émissions sonores liées au mouvement des pales, améliore le flux d’air ainsi que le niveau de pression.

Coussinets en métal

En vue d’assurer une qualité optimale de fabrication, une bonne longévité et stabilité, nos nouveaux ventilateurs 120mm et 140mm sont équipés d’un roulement CNC entièrement usiné en laiton.

Système électronique exclusif PWM avec SCD

Notre circuit NE-FD1 PWM IC intègre notre technologie SCD (Smooth Commutation Drive): En générant des impulsions de couple moins brutales, le SCD élimine les nuisances sonores liées aux commutations du PWM pour une ventilation moins bruyante à vitesse réduite.

Smooth Commutation Drive

Notre système SCD garantit un fonctionnement tout en douceur grâce à l’élimination des variations de couple et des bruits de commutations. Par conséquent, nos ventilateurs restent très discret même à proximité.

Roulement SSO

En associant le principe éprouvé du roulement hydrodynamique à l’ajout d’un aimant complémentaire qui renforce la stabilisation de l’axe du rotor, notre technologie SSO-Bearing a fait ses preuves. Elle incarne un fonctionnement extrêmement silencieux et une fiabilité exceptionnelle sur le long terme.

Roulement SSO2

Le SSO2 est la toute nouvelle génération de notre célèbre référence du roulement, encore plus optimisée. Le SSO2 est en effet équipé d’un aimant arrière plus proche de l’axe pour une meilleure précision, longévité et stabilité.

Conception Stepped Inlet

Notre conception Stepped Inlet (au niveau de l’admission) ajoute une turbulence au flux entrant permettant ainsi un passage progressif d’un flux laminaire à un flux turbulent. Ce phénomène réduit les émissions sonores initiales, améliore la cohésion du flux et augmente la capacité de succion en particulier dans les environnements où l’espace fait défaut.

Fentes Vortex-Control (Vortex-Control Notches)

Nos fentes Vortex-Control assurent une dispersion des vortex se développant en bout de pale et répartissent ainsi les émissions sonores sur une plage de fréquences plus large. Ce dispositif permet au ventilateur de générer un son plus plaisant à l’oreille humaine.

Sterrox® - polymère à cristaux liquides (LCP)

Sterrox® est un tout nouveau polymère à cristaux liquides (LCP). Ce matériau bénéficie d’une rigidité exceptionnelle, d’un coefficient de dilation thermique extrêmement faible et d’atouts acoustiques permettant de réduire les phénomènes de résonance et de vibration inhérents au design sophistiqué des pales des ventilateurs.

Protubérances anti-décrochage (Anti-Stall Knobs)

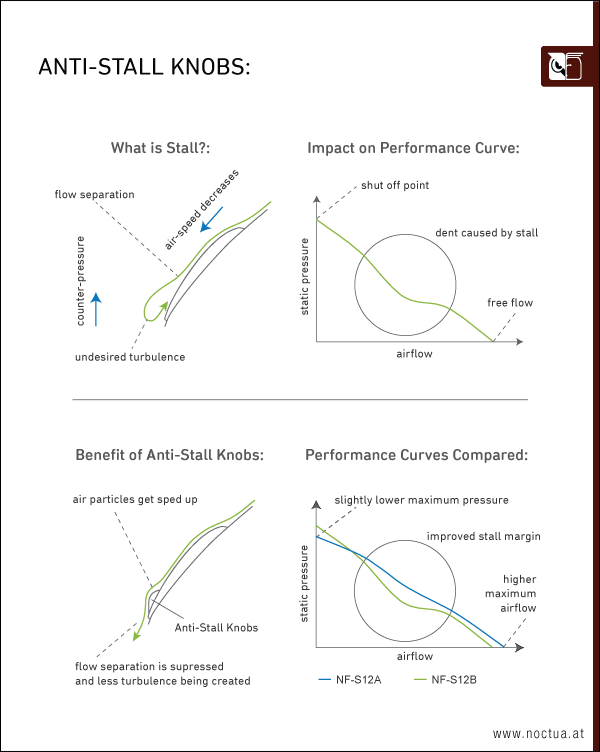

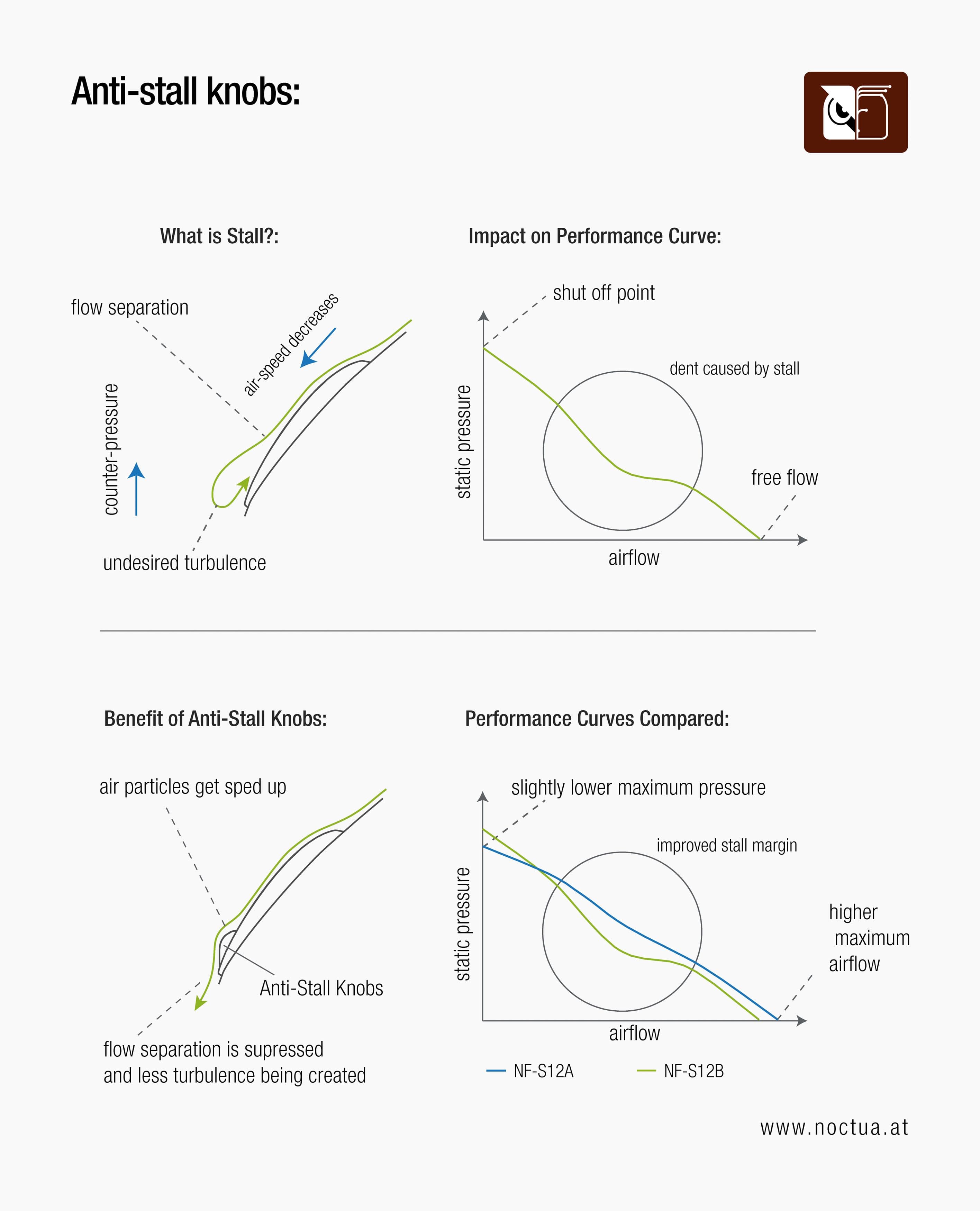

La série S12 des turbines Noctua bénéficie d’un angle d’attaque (ou incidence) élevé afin de délivrer un flux d’air optimal. Malheureusement, les turbines possédant un angle d’attaque élevé ont généralement une propension au décrochage et sont par ailleurs sujettes à la séparation des flux. De tels phénomènes apparaissent généralement lorsque le fonctionnement du ventilateur doit faire face à une résistance accrue (ex : ventilation au travers d’une grille à maillage resserré, utilisation sur ventirad ou radiateur). Dans de telles situations, la pression augmente alors que moins d’air est déplacé ce qui se traduit par une baisse progressive de la vitesse des particules d’air évoluant du côté succion des pales et ce jusqu’au bord de fuite. Ce risque de décollement des particules au niveau de la surface des pales devient plus fort dès que la vitesse baisse et que la contre-pression augmente. Ce phénomène de séparation des flux, appelé Stall, génère des turbulences indésirables, diminue l’efficacité et se traduit par un creux au niveau de la courbe de performance du ventilateur.

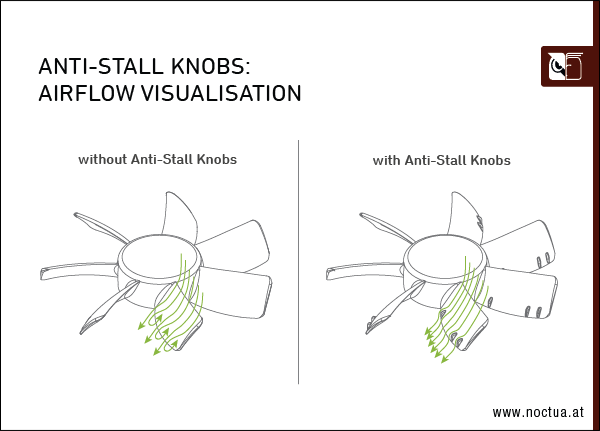

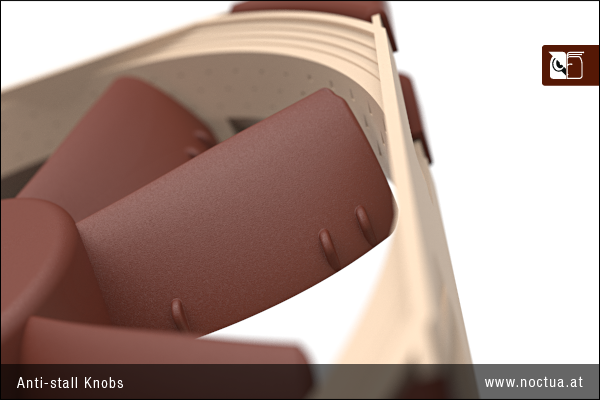

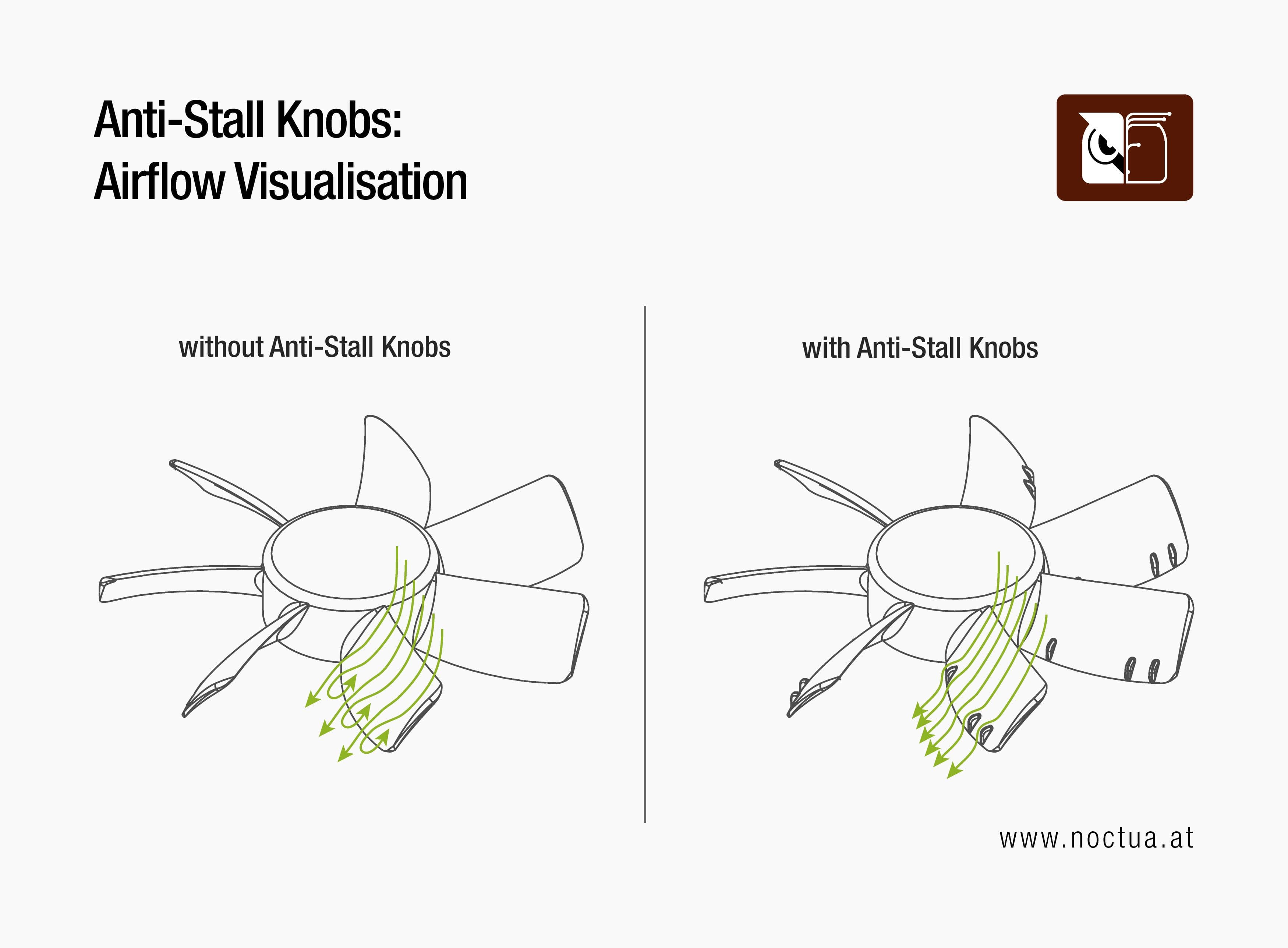

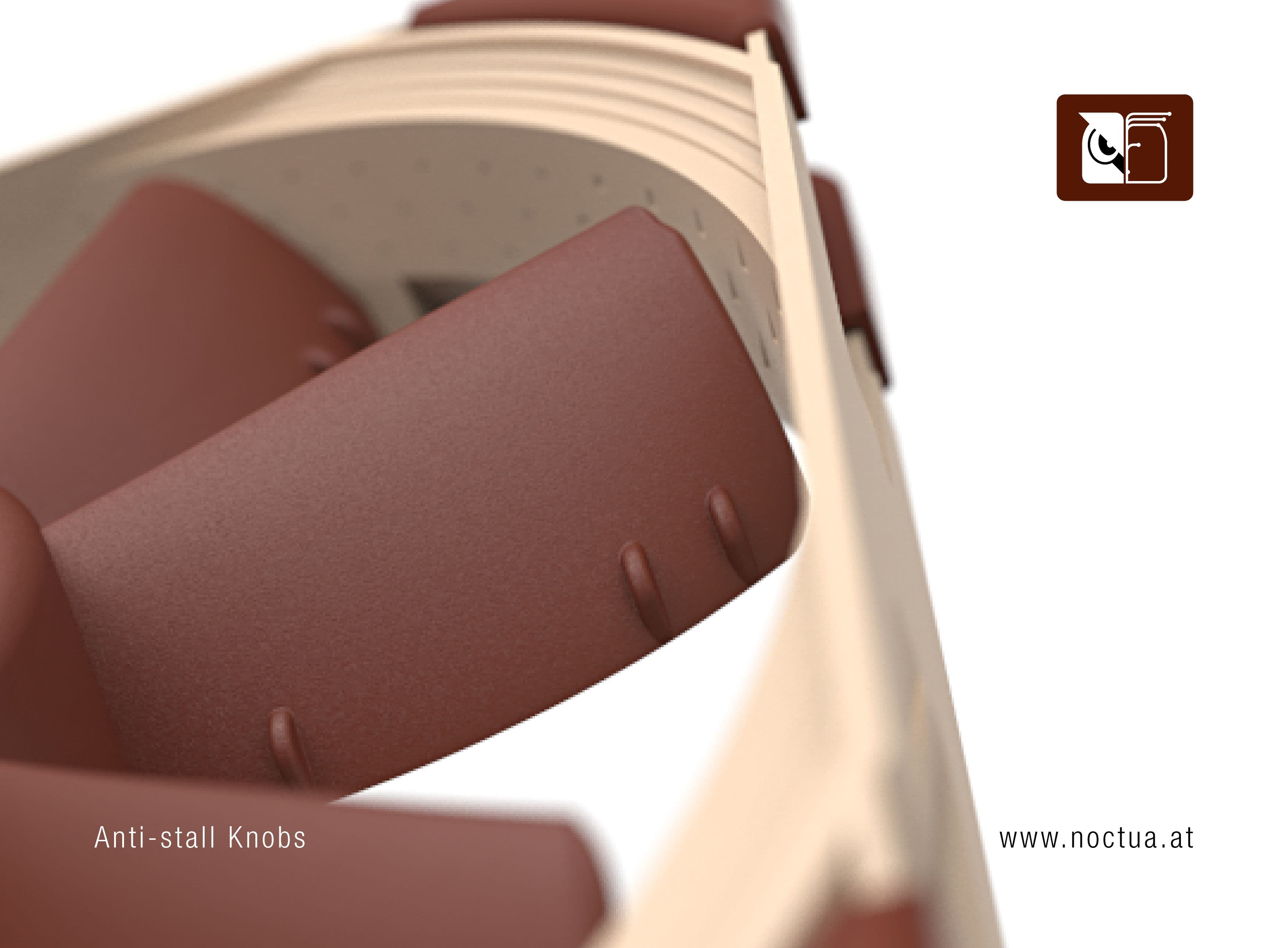

Le NF-S12A est pourvu de protubérances anti-décrochage (Anti-Stall Knobs) situées près du bord de fuite des pales du ventilateur. En accélérant l’air à cet endroit sensible du profil de la pale, les Anti-Stall Knobs diminuent les risques d’apparition des phénomènes de décrochage et de séparation des flux. Ainsi, le NF-S12A est plus performant que ses prédécesseurs dans la plupart des situations exigeant une impédance moyenne à élevée et ce malgré une pression maximale légèrement inférieure. Tout en délivrant une pression statique légèrement moins importante au point de shut off, le NF-S12A fournit plus de pression sur l’ensemble de la courbe ce qui le rend particulièrement polyvalent quelle que soit la situation, derrière une grille de ventilation à maillage resserré ou même installé sur un ventirad ou un radiateur.

Comparée à la courbe de performance de ses prédécesseurs, celle du NF-S12A permet de distinguer nettement une amélioration au niveau de la marge de décrochage. En supprimant l’effet de Stall, le creux au niveau de la courbe n’apparaît que bien plus tard et reste moins accentué qu’avec le NF-S12B. En bénéficiant d’un flux d’air maximal supérieur au niveau de l’air libre et d’un niveau sonore réduit, le NF-S12A affiche des résultats encore meilleurs que ses célèbres prédécesseurs.
