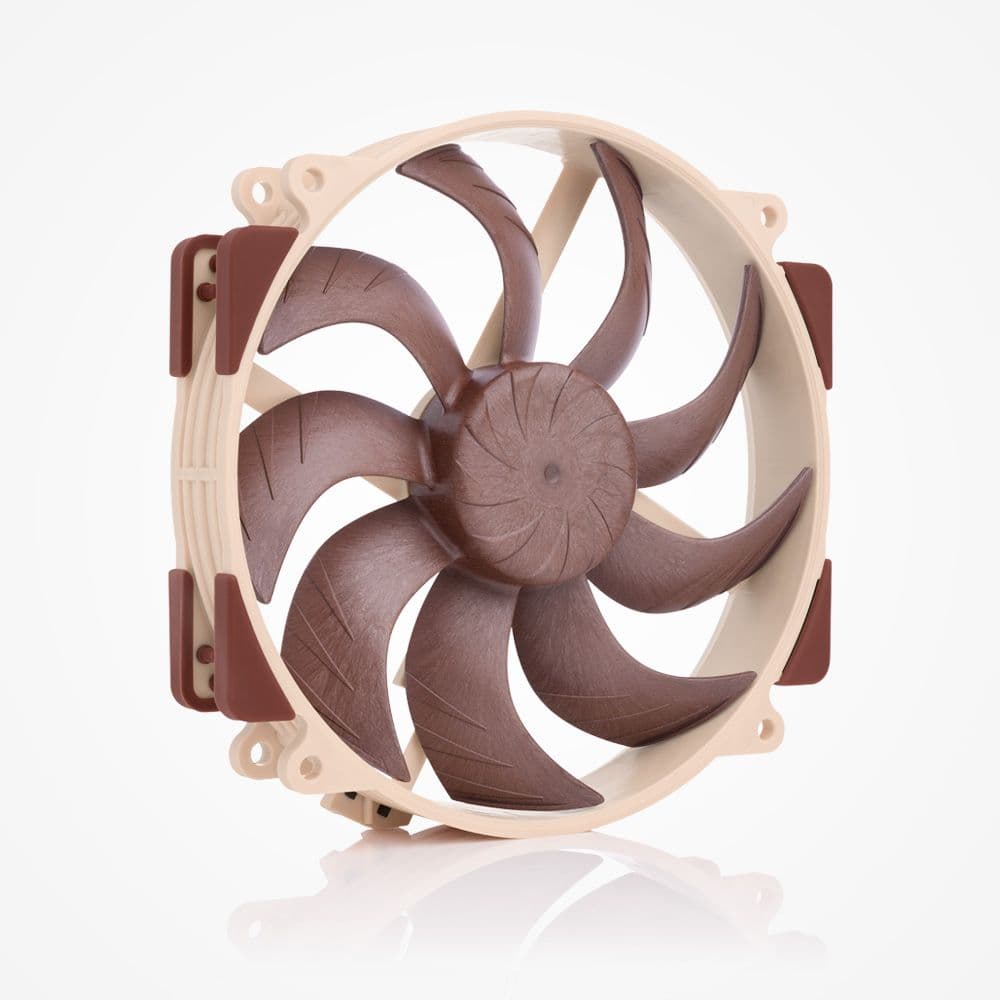

NF-A14x25r G2 PWM
Digne successeur du célèbre NF-A15 et bénéficiant des dernières innovations technologiques issues de l’étonnant NF-A12x25, le NF-A14x25r G2 est le nouveau vaisseau amiral Noctua au format 140mm (châssis rond). Fabriquée avec le polymère à cristaux liquides Sterrox® LCP, la turbine du NF-A14x25r G2 bénéficie de nombreuses optimisations technologiques qui offrent des performances et une acoustique encore plus élevées que celles de son prédécesseur : turbine Progressive-Bend, Flow Acceleration Channels, Centrifugal Turbulator hub et un espace annulaire (pale-cadre) de seulement 0,7mm. Ce modèle est donc parfaitement indiqué pour les tout nouveaux ventirads Noctua au format 140mm mais aussi pour l’optimisation des modèles précédents tels que les séries NH-D15(S) ou NH-U14S (le kit Sx2-PP étant recommandé pour les configurations push/pull). La version 4 broches PWM autorise le contrôle automatique de la vitesse via les connecteurs PWM et l’adaptateur faible bruit fourni permet de réduire la vitesse maximale de rotation de 1500 à 1250 tr/min. Sa turbine ultra optimisée etaPERF™> intégrant la technologie Smooth Communication Drive 2 offre une efficacité énergétique sans précédent mais pas seulement… En effet, grâce au SupraTorque™, il est possible d’augmenter la plage de couple permettant ainsi de conserver une vitesse déterminée malgré la pression contraire pour offrir une meilleure performance sur les ventirads.
Intégrant le fameux roulement SSO2 Noctua, un bundle généreux d’accessoires et une garantie fabricant de 6 ans, le NF-A14x25 G2 est en tous points un produit haut de gamme. Son niveau de performance supérieur, ses caractéristiques, sa conception sophistiquée et ses composants premium lui permettent de devenir une nouvelle référence au sein de la gamme Noctua et il s’impose ainsi comme le choix par excellence des utilisateurs les plus exigeants.
/
Details
Une performance nouvelle génération
Le Noctua NF-A15 s’est imposé comme un des meilleurs ventilateurs 140mm du marché et a reçu plus de 100 distinctions et recommandations de la part de la Presse internationale. Grâce à son niveau d’efficacité accru et sa conception innovante et de haute précision, le NF-A14x25 G2 pousse encore plus loin les limites de la performance et de la qualité de fabrication.
Une courbe P/Q hautement optimisée pour tout type d’application
La conception aérodynamique avancée du NF-A14x25 G2 permet d’atteindre un ratio pression/flux d’air (P/Q) extrêmement élevé sur la section médiane – très importante – de la courbe. En clair, cela signifie que le NF-A14x25 G2, véritable couteau suisse du refroidissement, bénéficie d’un niveau de performance excellent en toute circonstance : qu’il s’agisse d’applications exigeantes en pression statiques ou bien en flux d’air.
Un fonctionnement offrant des qualités acoustiques exceptionnelles
Nombreux sont les ventilateurs qui, une fois installés sur des ventirads ou radiateurs, émettent un bruit déplaisant et agressif. Le NF-A14x25 G2 a bénéficié pour sa part d’ajustements minutieux offrant un fonctionnement optimisé au niveau acoustique. Sa courbe de fréquences offre un rendu agréable à l’oreille et il génère une pression sonore (SPL) étonnamment faible face à la résistance.
Une turbine Progressive-Bend
Le NF-A14x25 G2 est pourvu d’une turbine Progressive-Bend inédite (design à courbure progressive) dotée de Flow Acceleration Channels et de winglets. Ses 9 pales, plutôt orientées en arrière côté moyeu, se courbent progressivement vers l’extérieur en bout de pale. Combiné au moyeu Centrifugal Turbulator, une telle conception permet non seulement d’acheminer plus d’air en bout de pale (zone d’efficacité maximale) mais assure aussi une charge mieux répartie tout au long du profil des pales.
Moyeu Centrifugal Turbulator
En tant que générateur de turbulences, le nouveau moyeu Centrifugal Turbulator et son design spécifique améliorent la cohésion des flux dans la zone du moyeu. Par ailleurs, son mouvement exerce une force centrifuge qui éloigne l’air du moyeu, et donc de la zone moins performante compte tenu des faibles vitesses de rotation. L’air se retrouve ainsi acheminé sur la zone la plus efficace et donc en bout de pale pour augmenter la performance globale grâce à une meilleure distribution des fluides sur la turbine.
Flow Acceleration Channels
La turbine du NF-A14x25 G2 est munie de canalisateurs de flux sur la face succion du ventilateur. L'accélération du flux générée aux extrémités des pales permet de créer une succion plus massive, moins dispersée, et accroit ainsi l'efficacité tout en réduisant les perturbations sonores liées aux vortex.
Winglets
Les winglets (courbures aux extrémités de pales) permettent de réduire les phénomènes de vortex en bout de pales générés par les différences de pression entre les faces succion et extraction mais peuvent potentiellement réduire l’efficacité compte tenu des déplacements importants de fluide dans les zones de haute vitesse. Les petits winglets du NF-A14x25 G2 ont été minutieusement conçus pour offrir un gain de performance cohérent en conjugaison avec les autres dispositifs d’optimisation (géométrie des pales de type Progressive-Bend, Flow Acceleration Channels et cadre AAO).
Espace en bout de pale ultra réduit
Le NF-A14x25 G2 possède un espace en bout de pale ultra réduit (distance entre l’extrémité de la pale et l’intérieur du cadre) : seulement 0,7 mm. Cette prouesse technique incroyable, qui réduit les pertes de flux entre la turbine et le cadre, confère au NF-A14x25 G2 un statut de leader dans l’univers des ventilateurs 140 mm et lui permet de contrecarrer plus efficacement les phénomènes de résistance, courants lors d’installation sur ventirad ou radiateur.
Le polymère à cristaux liquides Sterrox®
La turbine du NF-A14x25 G2 est fabriquée à partir d’un tout nouveau polymère à cristaux liquides (LCP) : le Sterrox®. Ce matériau bénéficie d’une rigidité exceptionnelle, d’un coefficient de dilation thermique extrêmement faible et d’atouts acoustiques permettant de réduire les phénomènes de résonance et de vibration inhérents au design sophistiqué des pales des ventilateurs.
Cadre AAO
Les cadres AAO (Advanced Acoustic Optimisation) de Noctua sont équipés de silentblocs anti-vibrations et bénéficie d'optimisations exclusives permettant de repousser encore plus loin les limites de la performance et du silence : Stepped Inlet Design and Inner Surface Microstructures.
Conception en escalier de l'admission
La conception en escalier de l'admission de Noctua ajoute une turbulence au flux entrant permettant ainsi un passage progressif d'un flux laminaire à un flux turbulent. Ce phénomène réduit les émissions sonores initiales, améliore la cohésion du flux et augmente la capacité de succion en particulier dans les environnements où l'espace fait défaut.
Conduit de contournement à microstructures
Les extrémités des pales évoluant à proximité de la surface intérieure du conduit (caractérisée par la présence d'une microstructure), la séparation des flux qui s'opère au niveau de la succion est quasi inexistante. Cette optimisation permet de réduire les émissions sonores liées au mouvement des pales, améliore le flux d'air ainsi que le niveau de pression.
Silentblocs anti-vibration intégrés
Les silentblocs anti-vibrations intégrés, fabriqués à partir de silicone extra-souple, permettent de limiter la transmission des vibrations minute tout en assurant une parfaite compatibilité avec les vis et systèmes de fixations standards.
Roulement SSO2
Le NF-A14x25 G2 se voit doté de la célèbre référence du roulement Noctua : le SSO2. Il s'agit ici de la toute nouvelle génération, encore plus optimisée. Le SSO2 est en effet équipé d'un aimant arrière plus proche de l'axe pour une meilleure précision, longévité et stabilité.
Coussinets en métal
En vue d'assurer une qualité optimale de fabrication, une bonne longévité et stabilité, les NF-A14x25 G2 sont dotés d'un roulement CNC entièrement usiné en laiton.
Moteur etaPERF™ avec circuit intégré NE-FD6 PWM
Le nouveau moteur Noctua etaPERF™ devient la nouvelle référence dans le domaine de l’optimisation énergétique grâce son impédance électrique ultra faible et son tout nouveau circuit intégré NE-FD6 - et son capteur à effet Hall ultra-sensible - qui assure une commutation très précise. Le moteur etaPERF™ ne permet pas seulement d’optimiser la conversion de puissance en entrée/sortie grâce à une réduction drastique des pertes. En effet, associé à la célèbre technologie Noctua Smooth Commutation Drive 2, ce moteur est quasiment inaudible.
SupraTorque™
La vitesse de la plupart des ventilateurs se réduit face à des pressions contraires et ce phénomène, courant sur les ventirads et radiateurs, génère une baisse de performance. Grâce au circuit intégré NA-FD6, la technologie Noctua SupraTorque™ permet d’offrir une marge de couple additionnelle quand cela est nécessaire afin de maintenir le niveau de vitesse souhaité quelle que soit la résistance au flux d’air. Cette technologie sécurise ainsi le maintien de performance même dans les conditions les plus difficiles.
Contrôle PWM avec plage de vitesse étendue
Le NF-A14x25 G2 PWM peut être piloté par PWM depuis sa vitesse maximale de 1500 tr./min. pour atteindre 300 tr./min. Cela permet de régler le ventilateur pour une performance maximale ou bien pour un fonctionnement quasiment inaudible en utilisant soit la régulation de vitesse automatisée de la carte mère (basée sur la température) soit le réglage manuel via des contrôleurs tels que le NA-FC1.
PWM à 0% : arrêt
Lorsque le ventilateur est réglé sur un rapport de cycle PWM de 0%, que ce soit via la carte mère ou un contrôleur de ventilation PWM, il s’arrête. Ceci permet de créer des configurations avec un refroidissement semi passif qui permet l’arrêt automatique des ventilateurs – pour assurer ainsi un fonctionnement totalement silencieux – en fonction des sollicitations et des niveaux de température.
Smooth Commutation Drive 2
La dernière version du système Smooth Commutation Drive de Noctua garantit un fonctionnement tout en douceur grâce à l'élimination des variations de couple et des bruits de commutations. Le ventilateur devient ainsi très discret, même à proximité.
Adaptateurs Faible Bruit (L.N.A.)
Les NF-A14x25 G2 PWM sont livrés avec un adaptateur faible bruit (L.N.A. pour Low Noise Adaptator) qui fait chuter la vitesse maximale de 1500 à 1250 rpm. Le L.N.A. convient aussi bien pour un fonctionnement à vitesse fixe (1250 rpm) que pour une utilisation en mode PWM bridé.
Options étendues de câblage
Le premier câble pour ventilateur, court de 20cm, permet de minimiser l'encombrement dans le cadre d'utilisations courantes. L'extension fournie, d'une longueur de 30cm, permettra quant à elle de résoudre les problèmes éventuels de distance. Ces deux câbles sont entièrement gainés et un câble en Y (4-pin) autorisera la connexion d'un second ventilateur sur la même borne PWM, pour un contrôle automatisé.
Dispositifs de protection avancés
Protégé contre les inversions de polarité, les surtensions et surintensités (courts circuits), le ventilateur est adapté aux utilisations dans les environnements électriques difficiles. De plus, ses émissions électromagnétiques ultra faibles font de ce ventilateur une solution idéale pour les applications sensibles en termes d’interférences. Enfin, et ce n’est pas négligeable, la protection contre le blocage du rotor et contre les surcharges offrent une sécurité additionnelle dans les cas de blocages mécaniques accidentels.
Certifications
Contrairement aux ventilateurs d’entrée de gamme, le NF-A14x25 G2 a subi de nombreux tests en lien avec la sécurité électrique, l’immunité et les niveaux d’émission électromagnétique. Certifié CE, TÜV, UKCA et UL et conforme aux règlementations en vigueur (EN 62368-1, EN 55035, EN 55032, UL-507), ce ventilateur est en tous points un produit sûr et de qualité.
Garantie fabricant de 6 ans
Les ventilateurs Noctua sont connus pour leur qualité irréprochable et leur étonnante longévité. Comme tous les ventilateurs de la marque, le NF-A14x25 G2 affiche un MTTF de plus de 150 000 heures de test et se voit assorti d'une garantie constructeur de 6 ans.
Spécifications ventilateur
Dimensions
140x140x25 mm
Espacement des orifices de fixation
105x105 mm
4 broches PWM
Longueur du câble
20cm + rallonge 30cm NA-EC1
Type roulements
Géométrie des pales
Technologie du cadre
Matériau
Vitesse de rotation (+/-10%)
1500 RPM
Vitesse de rotation avec L.N.A. (+/-10%)
1250 RPM
155.6 m³/h
127.1 m³/h
Niveau sonore
24.8 dB(A)
Niveau sonore avec L.N.A.
19.7 dB(A)
Pression statique
2.56 mm H₂O
Pression statique avec L.N.A.
1.3 mm H₂O
Puissance consommée max.
2.28 W
Ampérage max.
0.19 A
Tension
12 V
MTTF
> 150,000 h
Volume de livraison
- Adaptateur faible bruit (L.N.A.) NA-RC16
- Câble en Y NA-YC1 de 4 broches PWM
- Câble-rallonge de 30 cm NA-EC1
- 4x attaches anti-vibration NA-AV2
- Vis de fixation pour ventilateurs
6 ans
NA-FC1- Contrôleur de vitesse compact, ultra flexible pour ventilateurs PWM 4 broches
NA-SAV4- 16 NA-AV4 silicone anti-vibration silentbloc jusqu’à 4 ventilateurs
- Extrémité plate (côté boîtier) pour une esthétique soignée
- 5 crans prédéfinis
- Compatible avec l’ensemble des ventilateurs Noctua
NA-SAC5- Adaptateur pour alimentation de ventilateur S-ATA vers 4 broches
NA-SEC1- Câbles-rallonges 4-broches
