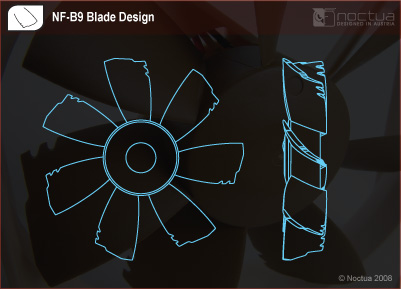

Nf b9 blade design

En intégrant des techniques avancées d'optimisation phonique (ex : extrémités des pales biseautées, fentes Vortex-Control), la conception particulièrement étudiée des pales du NF-B9 assure une meilleure pression et un débit maximum à un niveau sonore extrêmement faible.

En augmentant la distance entre le cadre extérieur du ventilateur et le rotor, dans la zone extrême des pales où la vitesse est la plus élevée, les biseaux présents en bout de pale permettent de réduire les effets négatifs de l'interaction rotor-stator. Cette technique permet d'avoir à la fois une grande surface de pale et une corde de profil importante pour une géométrie assurant ainsi un haut rendement sans nuisance sonore. En général, plus la pression statique est grande, plus le niveau sonore augmente. Cette difficulté est surmontée, dans le cas du NF-B9, par l'ajout d'entailles contrôlant le vortex et situées en bout de pale. Grâce à ces entailles, les flux côté aspiration et pression se mêlent de façon non brutale. Tout ceci réduit les turbulences et les pertes de vitesse, ce qui diminue les émissions sonores tout en augmentant l'efficacité. Afin d'assurer la meilleure transition dans un niveau sonore minimum, les fentes Vortex Control sont conçues tout en rondeur.

De plus, et afin d'optimiser la rencontre des flux en bout de pale, les fentes Vortex Control assurent un rôle psychoacoustique : grâce à ces fentes, les vortex situés en bout de pale sont fractionnés en plusieurs vortex plus petits. Le son est ainsi réparti sur une plage de fréquences plus étendue, ce qui est perçu auditivement comme étant moins pénible.
