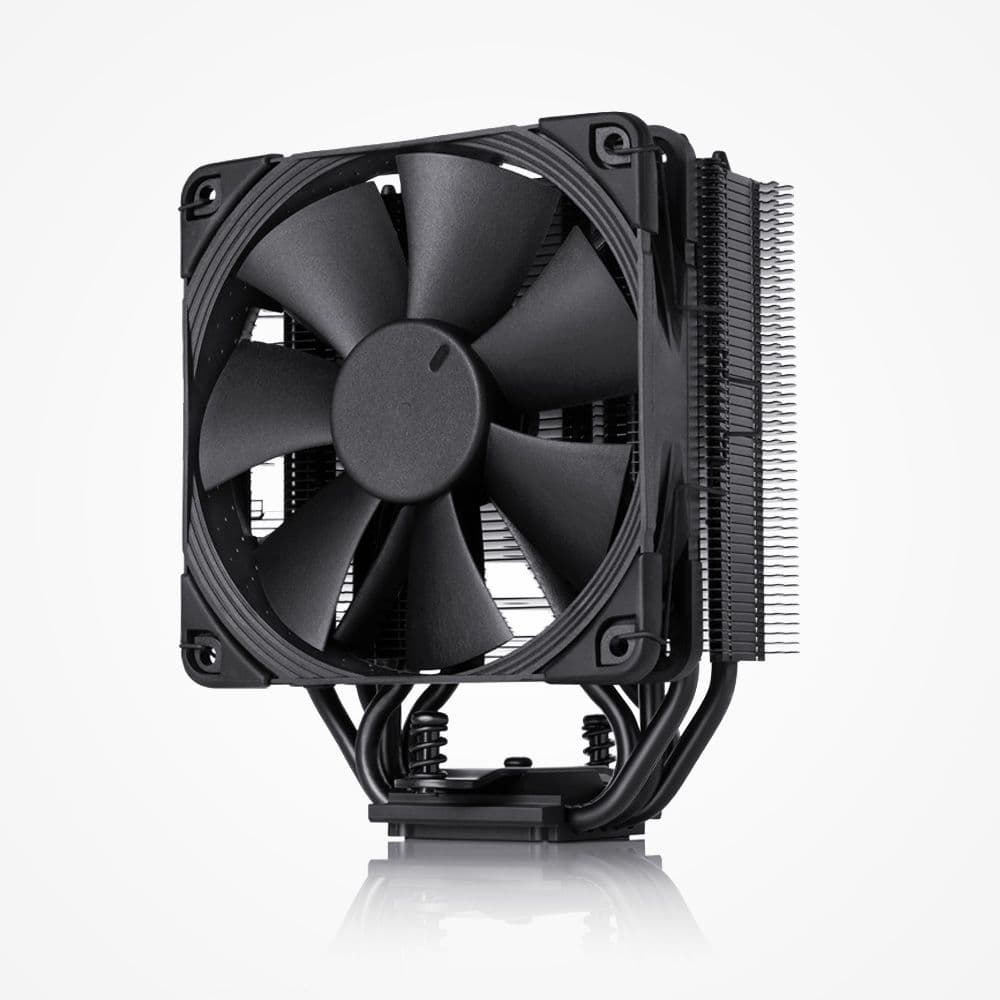

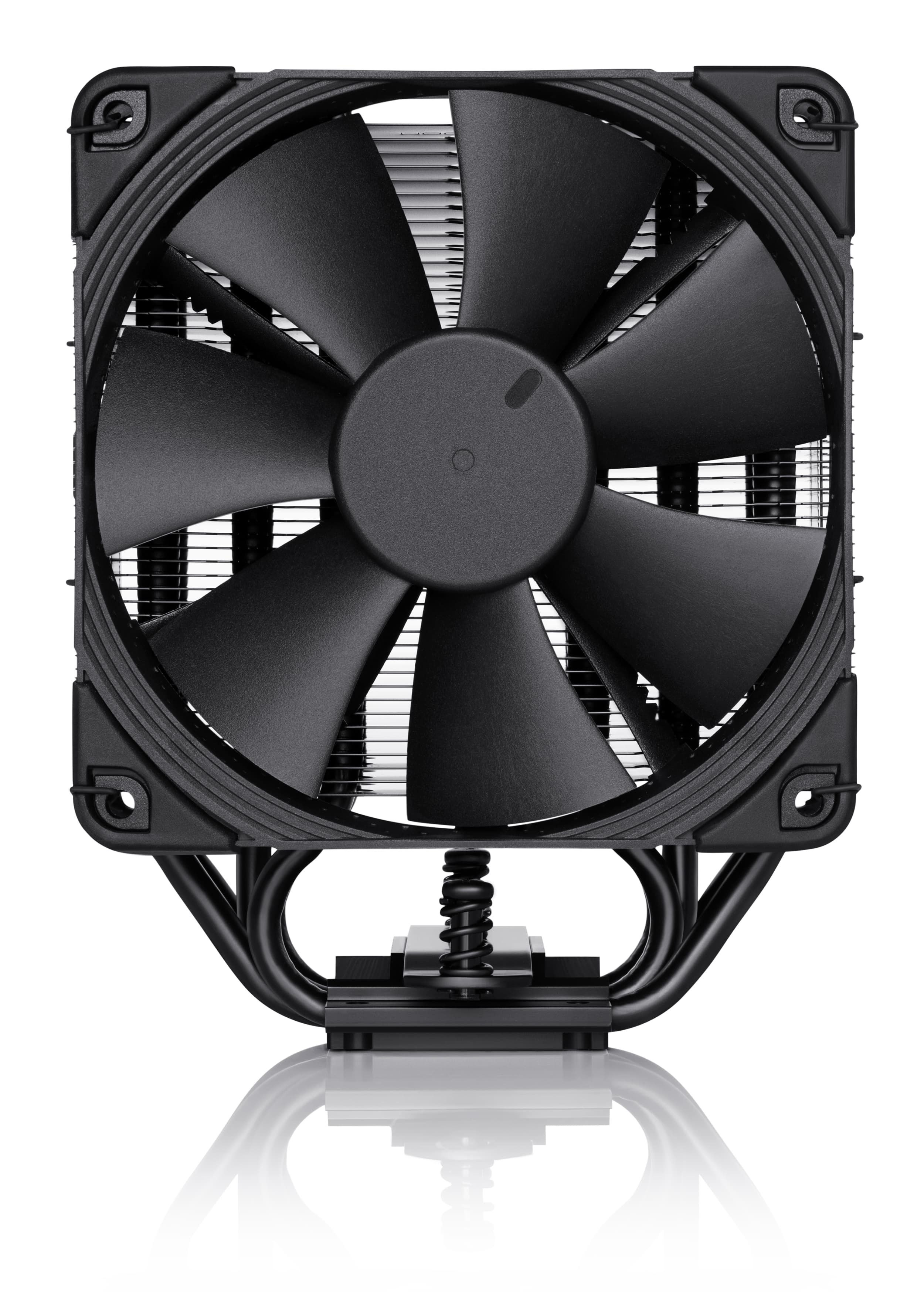

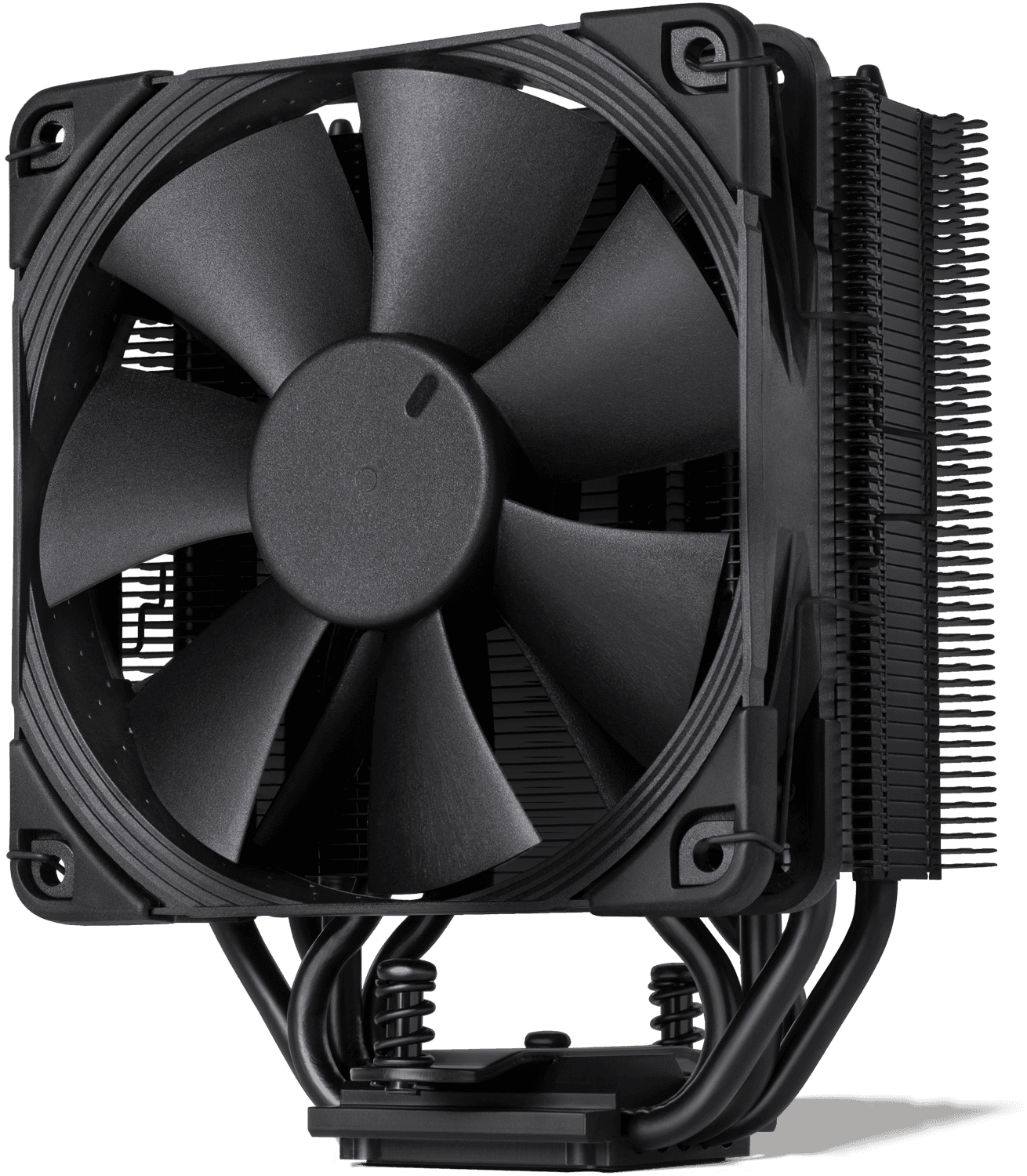

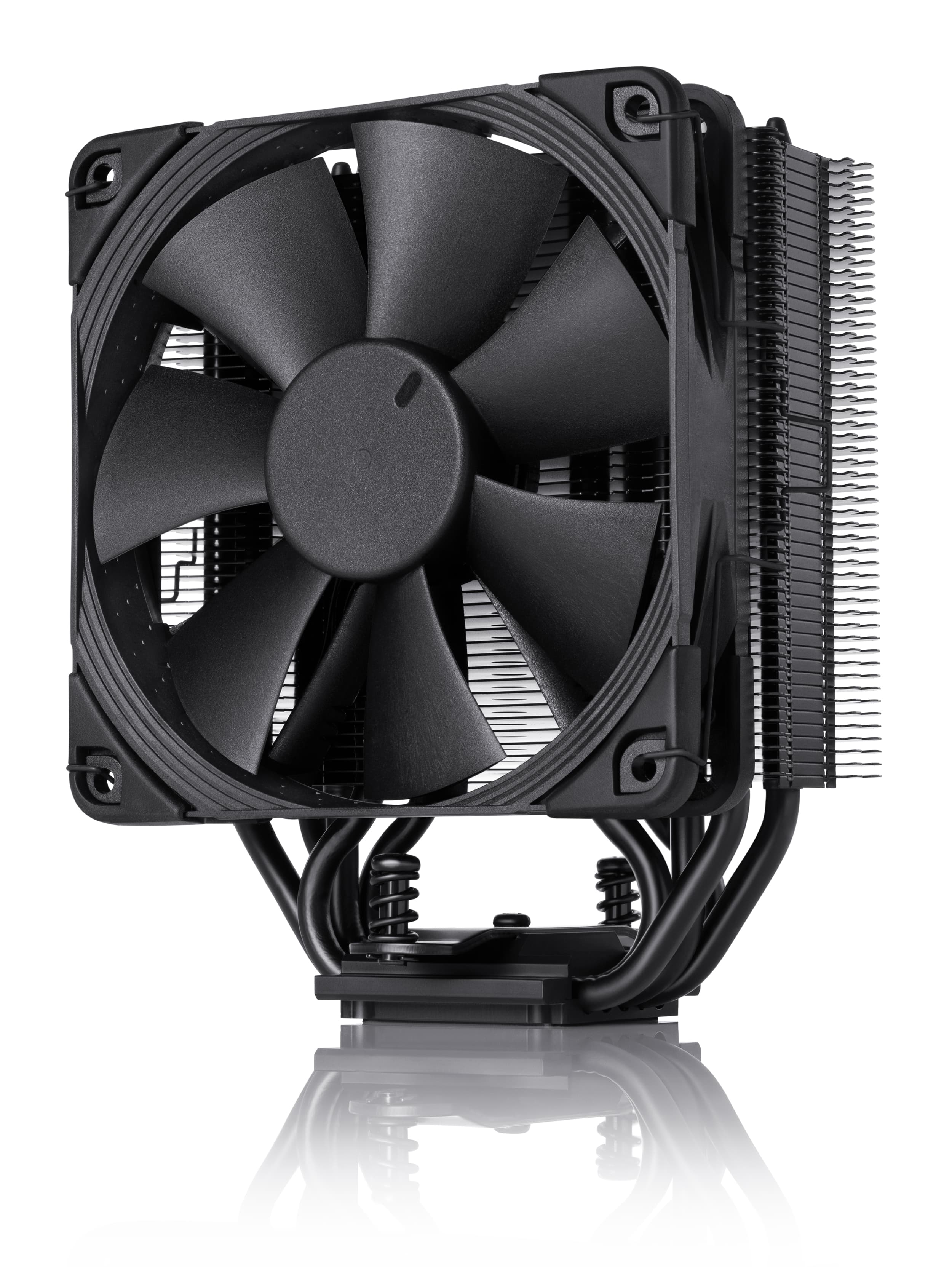

Der NH-U12S chromax.black ist eine komplett in Schwarz gehaltene Version von Noctuas vielfach ausgezeichnetem Slim-Tower-Kühler NH-U12S. Das Erfolgsrezept bleibt dank des gleichen, schlanken Kühlkörpers und des bewährten NF-F12 PWM Premium-Lüfters unverändert: ausgezeichnete Kühlleistung in Verbindung mit hervorragender Laufruhe und bester RAM-, Gehäuse- und PCIe-Kompatibilität. Die chromax.black Version mit ihrem schwarzen Lüfter und schwarz beschichteten Kühlkörper kombiniert diese Vorzüge überdies mit einem schicken Stealth-Design. Komplettiert wird das rundum hochwertige Gesamtpaket durch das renommierte Multi-Sockel-Montagesystem SecuFirm2™, Noctuas beliebte NT-H1 Wärmeleitpaste sowie volle 6 Jahre Herstellergarantie – eine echte Premium-Lösung für anspruchsvolle Anwender, die einen hochkompatiblen 120mm Kühler suchen, der genauso gut aussieht wie er kühlt!
Details
Vielfach ausgezeichneter NH-U12S Kühler

Vielfach ausgezeichneter NH-U12S Kühler

Zehntausende Hardware-Enthusiasten rund um den Globus schwören auf die Qualität und Leistung des NH-U12S. Mit Empfehlungen von über 200 internationalen Hardware Webseiten gilt er als einer der besten 120mm Kühler auf dem Markt.

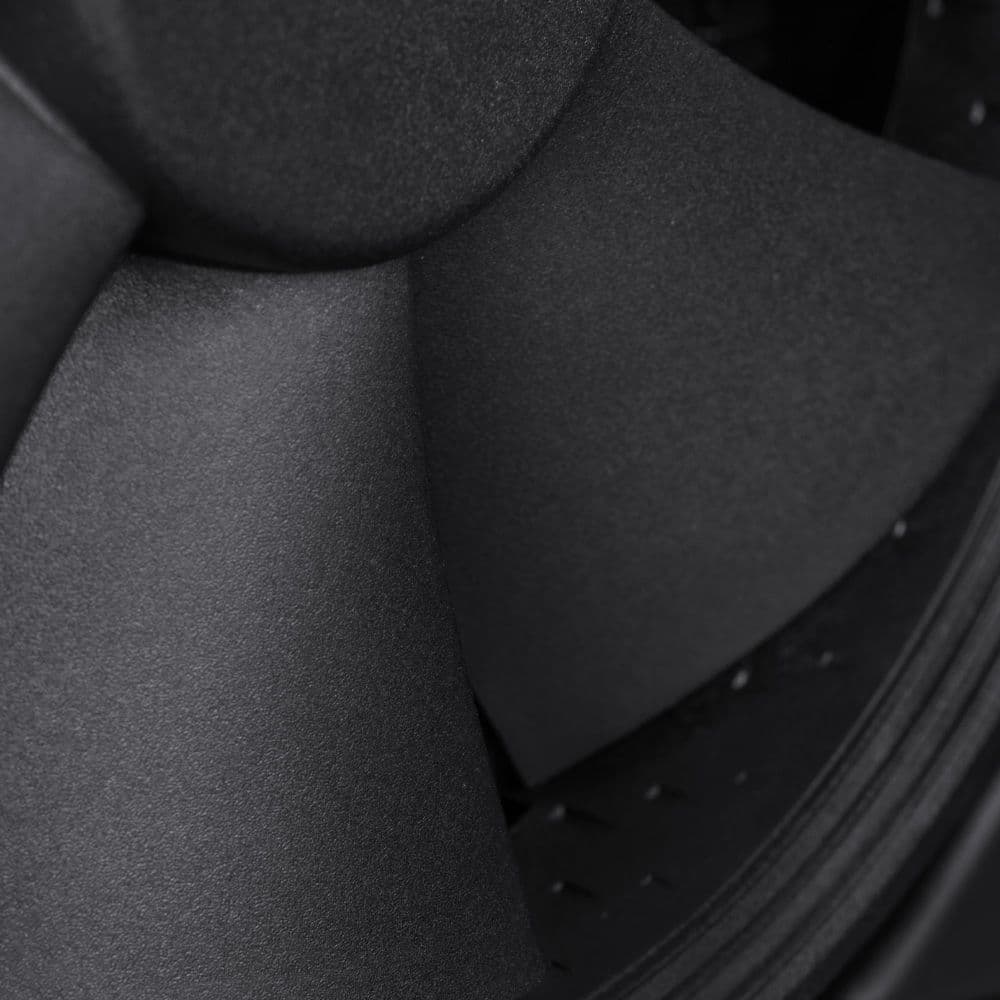

chromax.black Design

chromax.black Design

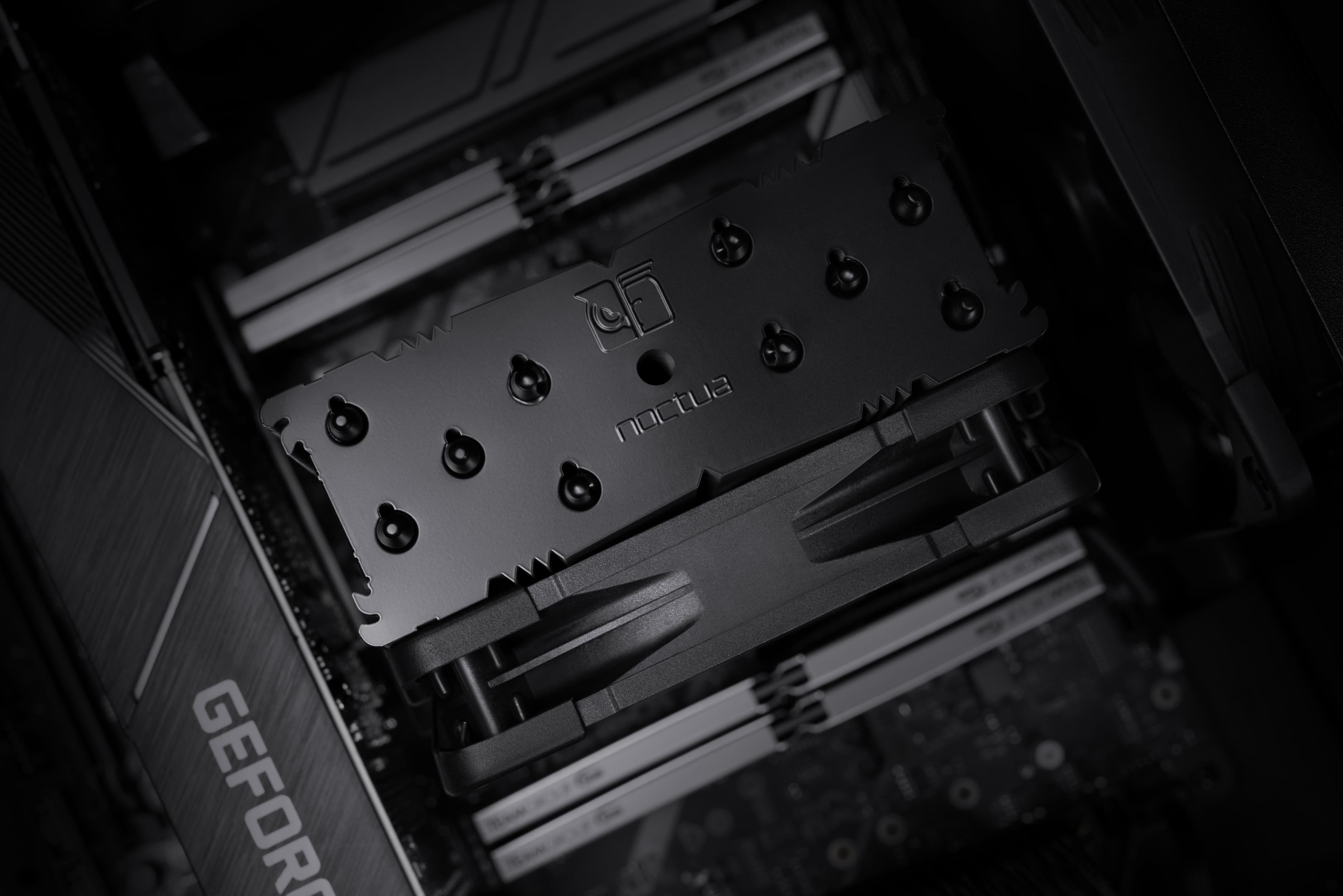

Der NH-U12S chromax.black ist von Kopf bis Fuß schwarz: Mit seinem schwarz beschichteten Kühlkörper, schwarzen Lüftern inklusive schwarzer Anti-Vibrations-Pads, schwarzen Lüfterklammern und schwarzen Montageteilen eignet er sich perfekt für komplett in Schwarz gehaltene Systeme und passt auch gut zu anderen Farbschemata.

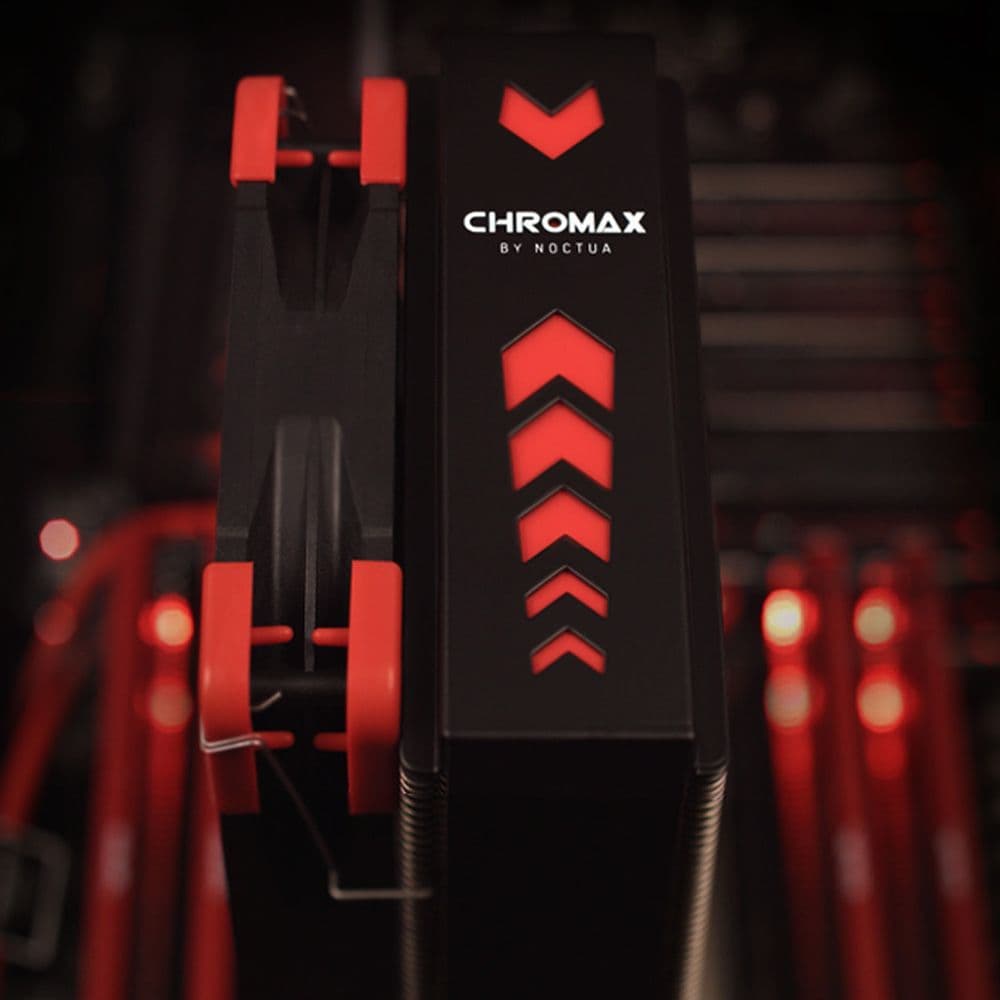

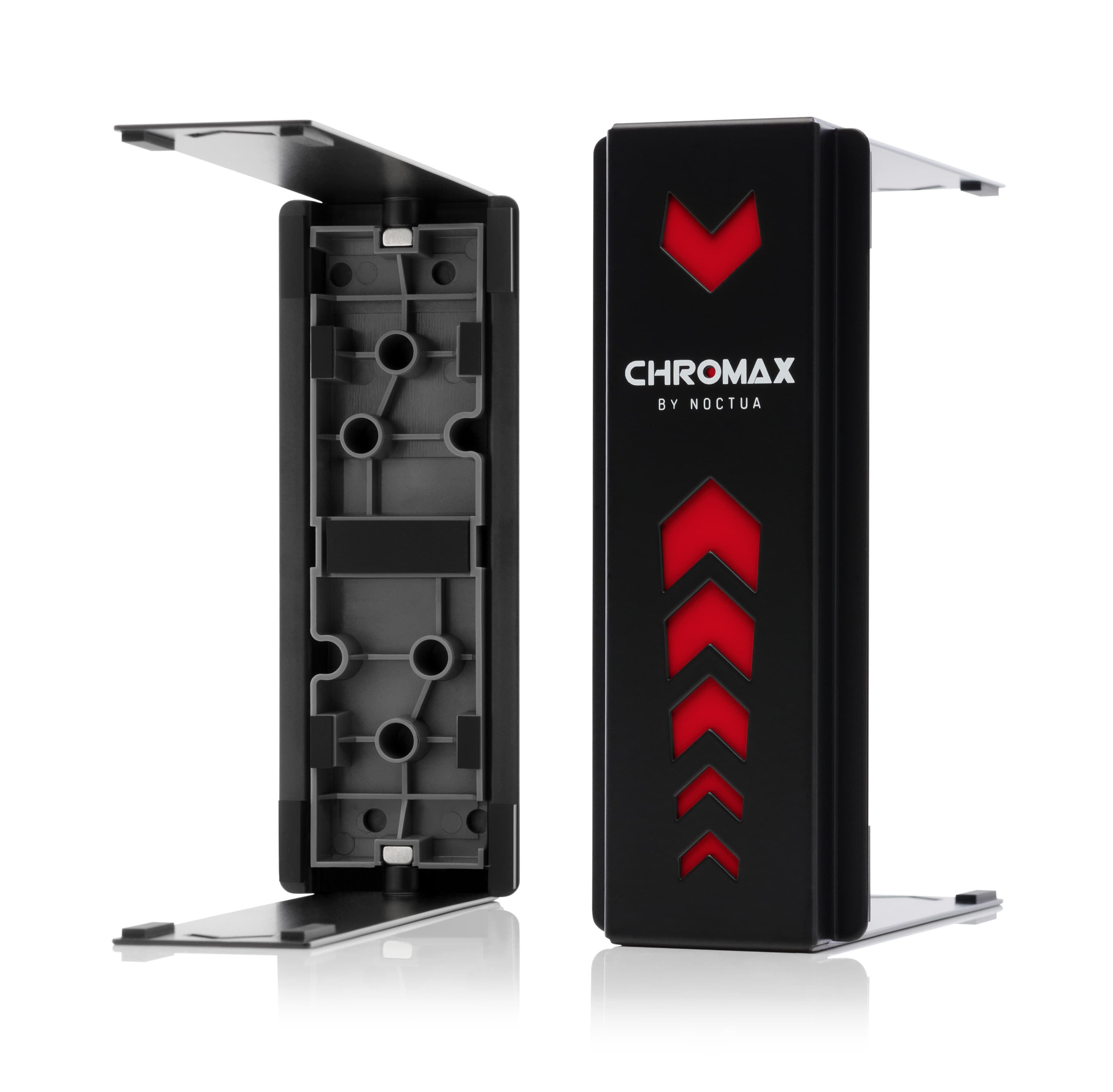

Farblich anpassbar

Farblich anpassbar

Mit den optionalen NA-HC1 und NA-HC2 Kühler-Abdeckungen sowie den NA-SAVP1 Anti-Vibrations-Pads (erhältlich in schwarz, blau, grün, rot, gelb und weiß) lässt sich der NH-U12S chromax.black einfach an beliebte Farbschemata wie Schwarz/Weiß oder Schwarz/Rot anpassen.

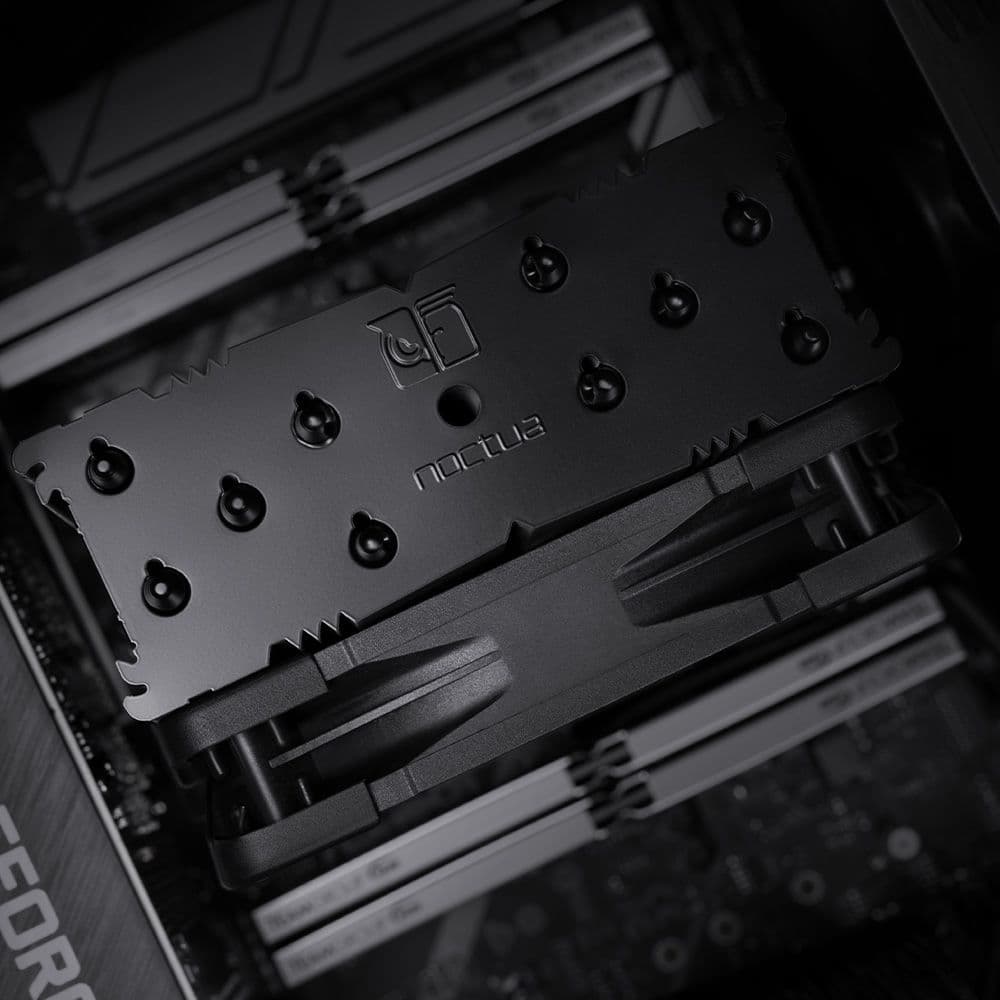

100% RAM Kompatibilität

100% RAM Kompatibilität

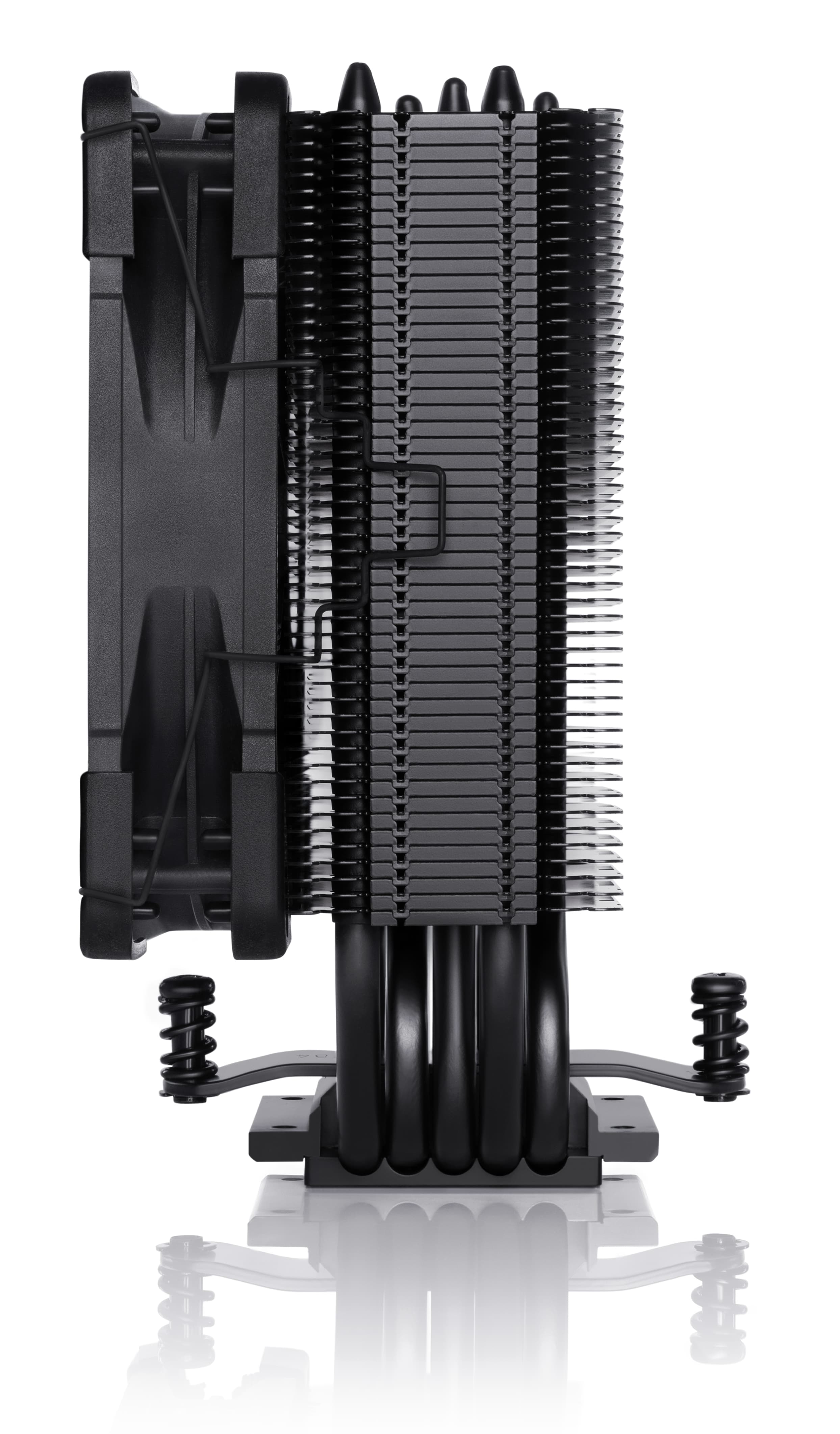

Dank seiner schlanken Bauweise mit nur 45mm Finnentiefe ragt der NH-U12S auch mit Doppellüfterbestückung nicht über den Arbeitsspeicher. So bietet der Kühler auf allen aktuellen CPU-Sockeln vollen Zugriff auf die Speicherbänke und 100% Kompatibilität mit hohen Heatspreadern oder optionalen RAM-Lüftern.*
Klassisches 120mm Tower-Format für beste Kompatibilität

Klassisches 120mm Tower-Format für beste Kompatibilität

Mit einer Bauhöhe von 158mm ist der NH-U12S kompakt genug, um problemlos in die meisten modernen Tower-Gehäuse zu passen. Durch die Breite von 125mm (inkl. Lüfter und Lüfterklammern) ragt der Kühler auf normalen ATX oder Micro-ATX Mainboards nicht über den obersten PCIe-Slot, sodass beste Kompatibilität mit SLI und CrossFire Systemen garantiert ist.
NF-F12 120mm Focused Flow™ Lüfter

NF-F12 120mm Focused Flow™ Lüfter

Der von über 150 Hardware-Publikationen und tausenden Enthusiasten empfohlene NF-F12 FocusedFlow™ Lüfter ist renommiert für seine Kombination von hervorragendem statischen Druck, exzellenter Kühler-Performance und erstaunlicher Laufruhe.
PWM Unterstützung und Low-Noise Adapter

PWM Unterstützung und Low-Noise Adapter

Der NF-F12 120mm Lüfter des NH-U12S unterstützt PWM für bequeme, vollautomatische Geschwindigkeitsregelung über das Mainboard. Überdies kann durch den mitgelieferten Low-Noise Adapter die Maximalgeschwindigkeit von 1500 auf 1200rpm reduziert werden, um einen noch leiseren Betrieb zu ermöglichen.
Anti-Vibrations Pads und Lüfterklammern für Doppellüfterbetrieb

Anti-Vibrations Pads und Lüfterklammern für Doppellüfterbetrieb

Für Anwender, die durch einen zweiten NF-F12 PWM chromax.black.swap Lüfter im Push/Pull-Betrieb noch bessere Leistung erzielen möchten, wird der NH-U12S mit speziellen Lüfterklammern und einem zusätzlichen Set Anti-Vibrations Pads ausgeliefert. Diese ermöglichen es, den hinteren Lüfter um 5mm abzusetzen und so im Doppellüfterbetrieb eine bessere Akustik zu erzielen.

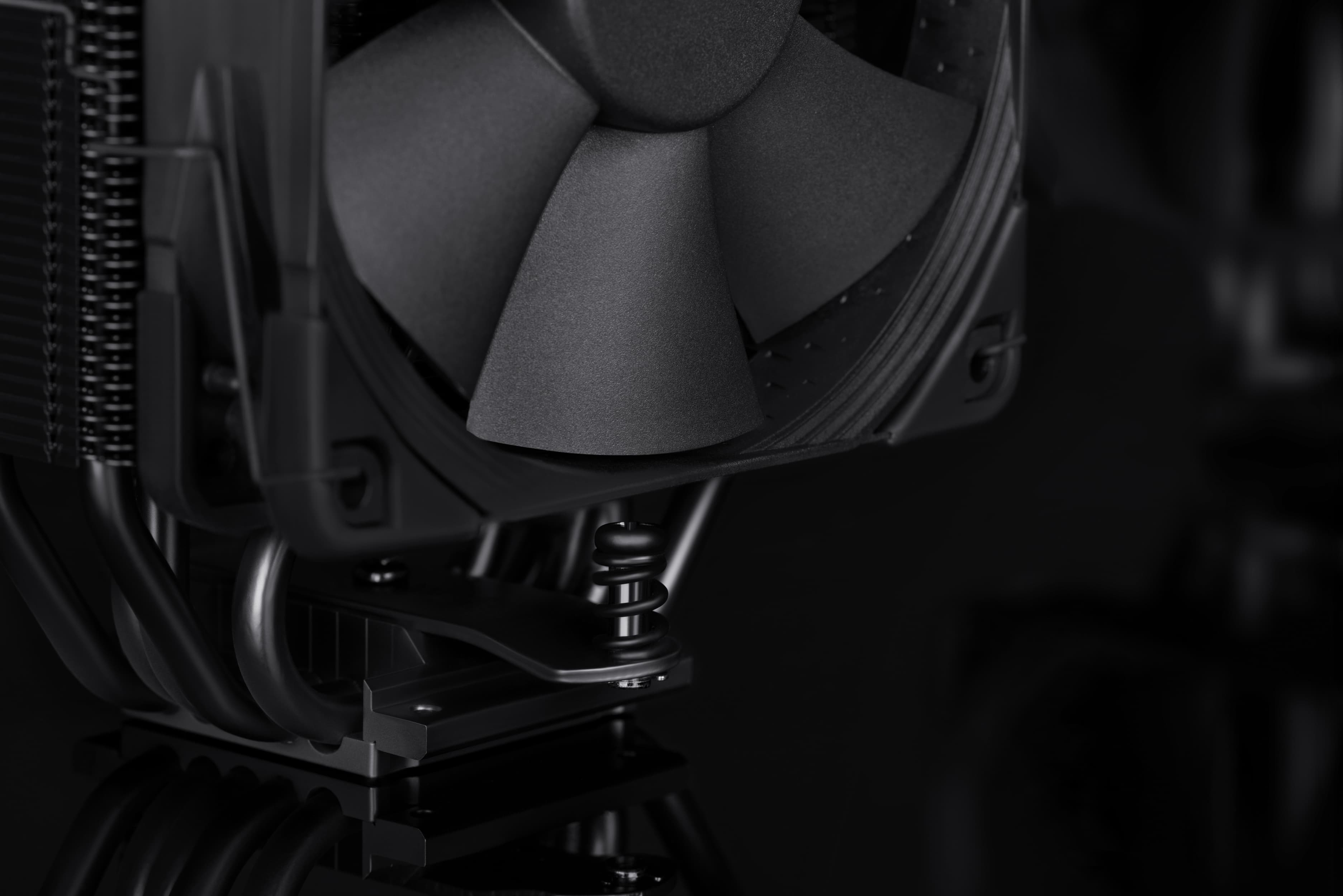

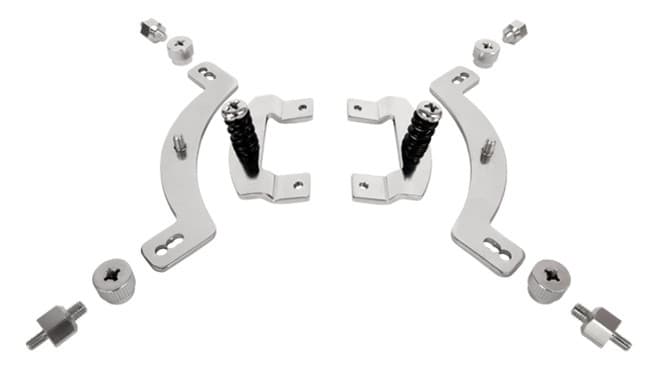

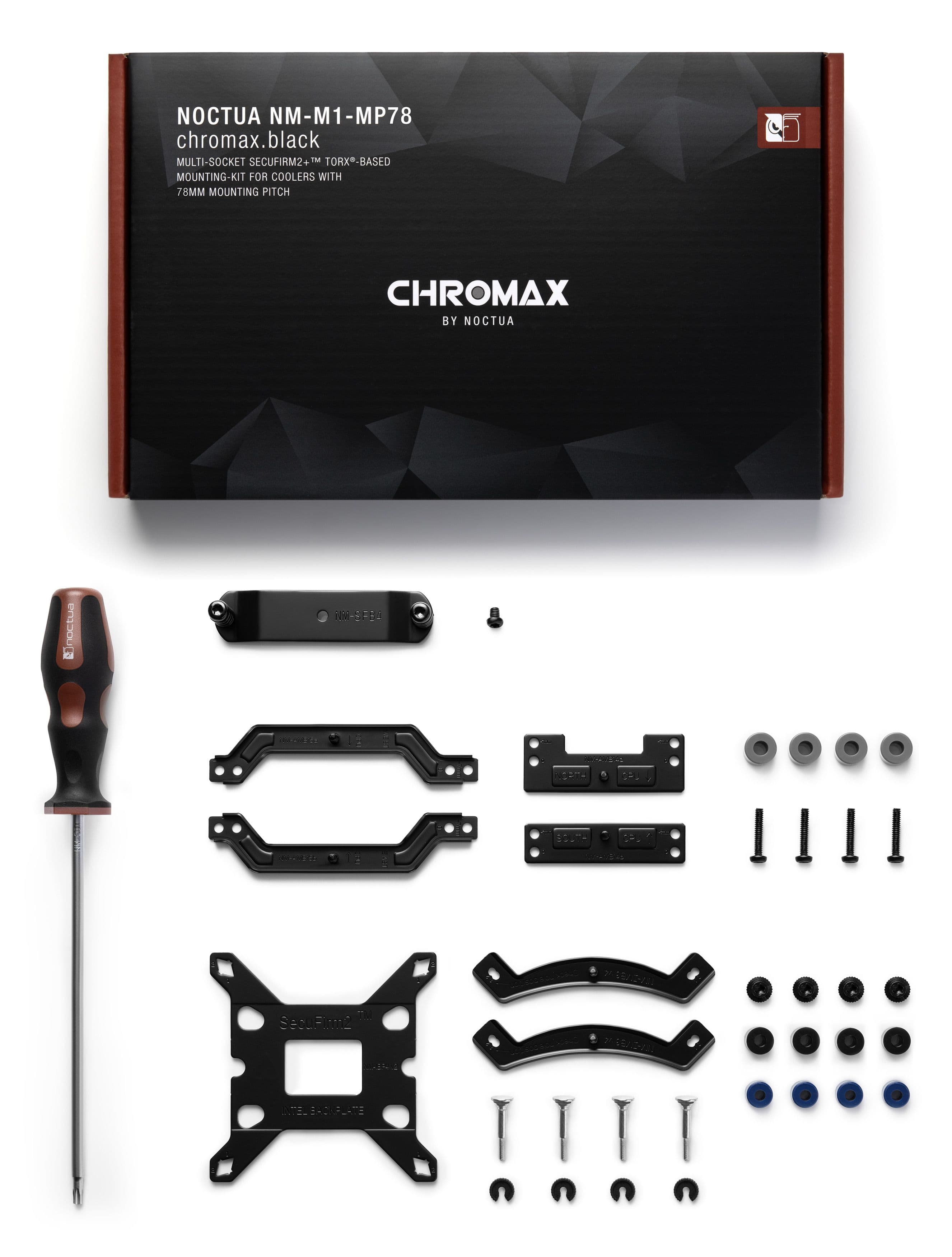

SecuFirm2™ Multi-Sockel Montagesystem

SecuFirm2™ Multi-Sockel Montagesystem

Noctuas SecuFirm2™ Montagesysteme haben sich zu einem Synonym für Qualität, Zuverlässigkeit und einfache Installation entwickelt. Das SecuFirm2™ System des NH-U12S unterstützt Intel LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) und LGA20xx (LGA2066, LGA2011-3, LGA2011-0) sowie AMD AM4, AM3(+), AM2(+), FM1 und FM2(+). Es ist einfach zu installieren, sorgt für optimalen Anpressdruck und bietet auch bei intensivem Gebrauch über viele Jahre eine perfekte Funktion.
Kompatibilität mit älteren und zukünftigen Sockeln

Kompatibilität mit älteren und zukünftigen Sockeln

Dank Noctuas SecuFirm2™ Ökosystem kann der NH-U12S mit dem optionalen, kostenlos verfügbaren NM-I3 Montageset zu den älteren Sockeln LGA1366 und LGA775 kompatibel gemacht werden. Soweit technisch möglich, wird Noctua auch für zukünftige Sockel Upgrade-Sets anbieten – so ist der NH-U12S eine sichere Langzeitinvestition!
NT-H1 Wärmeleitpaste

NT-H1 Wärmeleitpaste

Noctuas renommierte NT-H1 ist eine professionelle TIM-Lösung, die minimalen thermischen Widerstand mit ausgezeichnetem Anwendungskomfort und hervorragender Zuverlässigkeit vereint. Als beliebte Wahl bei Übertaktern und Enthusiasten rund um den Globus ist NT-H1 zu einem etablierten Standard für Premium-Wärmeleitpasten geworden.

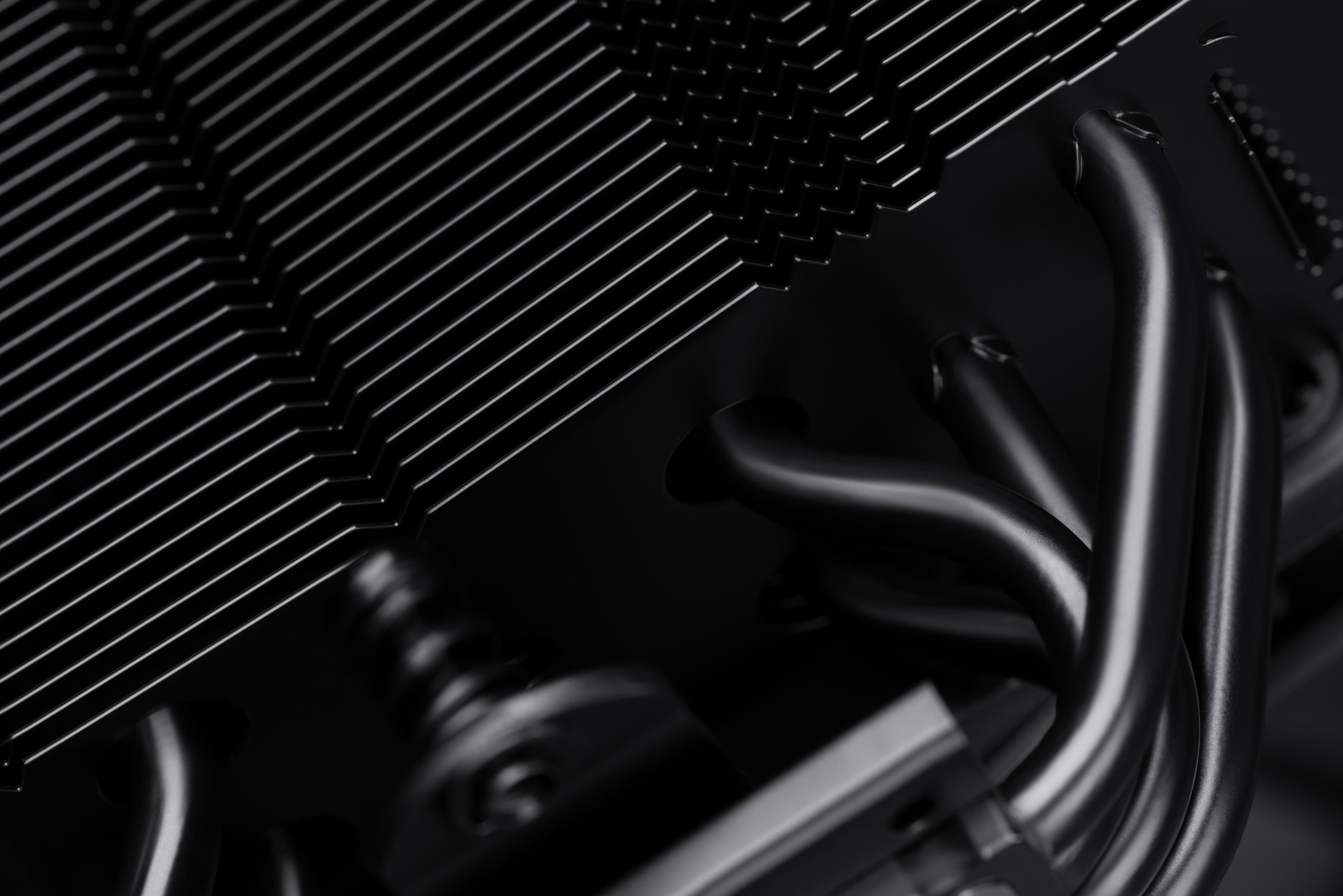

Verlötung von Heatpipes und Kühlrippen

Verlötung von Heatpipes und Kühlrippen

Bei vielen Kühlern werden Kühlrippen und Heatpipes durch ein einfaches Pressverfahren verbunden. Aufgrund der thermischen Wechselbeanspruchung sowie der unterschiedlichen Ausdehnungskoeffizienten von Kupfer und Aluminium kann sich diese Verbindung über die Jahre lockern, was zu Leistungsverlusten führt. Beim NH-U12S sind Kühlrippen und Heatpipes hingegen verlötet, was einen besseren und über viele Jahre stabilen Wärmeübergang ermöglicht.
6 Jahre Garantie

6 Jahre Garantie

Noctua Produkte sind für ihre makellose Qualität und herausragende Langlebigkeit bekannt. Wie alle Noctua Lüfter verfügt auch der mitgelieferte NF-F12 über eine MTTF-Spezifikation von über 150.000 Stunden und das gesamte NH-U12S Paket wird mit vollen 6 Jahren Herstellergarantie ausgeliefert.
* Da einige AMD Mainboards die von AMD spezifizierte 96x114mm Keep-Out Zone verletzen, kann der NH-U12S auf diese Mainboards nur mit Speichermodulen mit einer Höhe von bis zu 40mm eingesetzt werden. Für Details konsultieren Sie bitte unsere Kompatibilitätsliste.
NH-U12S chromax.black
Kühler-Spezifikationen
Intel LGA2066, LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1151, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (Backplate erforderlich), AM4
Höhe (ohne Lüfter)
158 mm
Breite (ohne Lüfter)
125 mm
Tiefe (ohne Lüfter)
45 mm
Gewicht (ohne Lüfter)
580 g
Höhe (mit Lüfter)
158 mm
Breite (mit Lüfter)
125 mm
Tiefe (mit Lüfter)
71 mm
Gewicht (mit Lüfter)
755 g
Material
Kupfer (Boden und Heat-Pipes), Aluminium (Kühlrippen), verlötet & vernickelt
Max. TDP
Lüfter-Kompatibilität
120x120x25

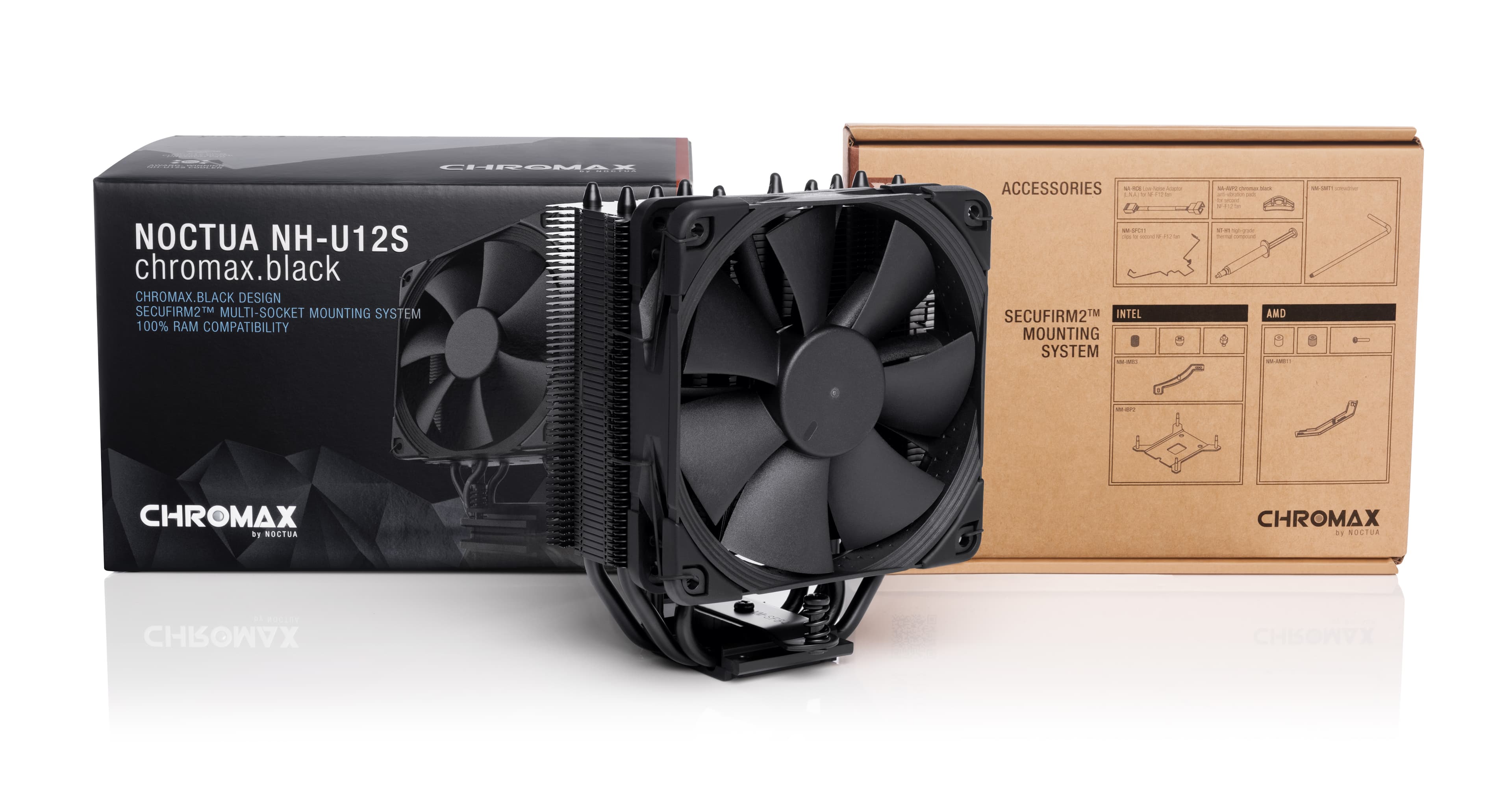

Lieferumfang
  • Schwarz beschichteter NH-U12S Kühlkörper
  • NF-F12 PWM chromax.black Premium Lüfter
  • Low-Noise Adapter (L.N.A.)
  • NT-H1 high-end Wärmeleitpaste
  • Schwarzes SecuFirm2™ Montage-Kit
  • Schwarze Anti-Vibrations Pads und Lüfterklammern für einen zweiten NF-F12 Lüfter
  • Noctua Case-Badge aus Metall
6 Jahre
Lüfter-Spezifikationen
Modell
Noctua NF-F12 PWM chromax.black
Lagertyp
Max. Umdrehungsgeschw. (+/-10%)
1500 RPM
Max. Umdrehungsgeschw. mit L.N.A. (+/-10%)
1200 RPM
Min. Umdrehungsgeschw. (PWM, +/-20%)
300 RPM
Max. Geräuschentwicklung
22,4 dB(A)
Max. Geräuschentwicklung mit L.N.A.
18,6 dB(A)
Betriebsspannung
12 V
MTTF
> 150.000 h
NH-U12S chromax.black
09.03.2020 // CowcotLand.com

NH-U12S chromax.black Testbericht

Sorti il y a un petit moment désormais, le NH-U12S a eu le droit à une déclinaison chromax.black il y a quelques mois. De quoi relancer l'engouement pour ce ventirad qui reste un des favoris si on se fie à notre outil de configuration ? Sans nul doute, car en plus d'un look au top en noir, il reste toujours aussi performant.
Testurteil: "...un produit qui reste une valeur sûre, peu importe qu'il soit noir ou beige." (Sébastien Vandeborre, CowcotLand.com)
21.02.2020 // LanOC.org

NH-U12S chromax.black Testbericht

The NH-D15 just dominated our cooling testing, showing why going with the largest cooler you can fit is always helpful. Especially now with both AMD and Intel CPUs creating enough heat for it to be a real concern. The D15 was even capable in a one fan configuration on the off chance you can’t fit it with the second fan installed. With the D15 and the U12S Noctua showed their attention to detail with all of the hardware including screws and springs being blacked out. In addition, like always, you get things like a full tube of thermal paste and even a screwdriver to do the install. Things like the spilt up instructions are also helpful to keep the installation simple and the heavy-duty metal case badge is cool as well even though I don’t use case badges. Speaking of installation, that is where Noctua stands out the most. Especially after checking out how Cooler Master and Be Quiet! do their brackets. Going back to a Noctua cooler is just noticeably easier. There is a reason I use them on our test benches any time we aren’t doing water cooling, they are quick and easy to remove and reinstall.
Testurteil: "...one thing is for sure, all three look amazing." (Wes Compton, LanOC.org)
11.02.2020 // eTeknix.com

NH-U12S chromax.black Testbericht

When it comes to the performance of Noctua products, we’ve had them on and off the block in hundreds of eTeknix reviews. Take all of our CPU reviews and motherboard reviews of the past couple of years, almost all done on the Noctua D15(S). Some of the benches use the U12 coolers too, I think the Threadripper CPUs were delivered with those for review. Plus we use them in our case reviews a lot of the time, and on our storage bench too. Unsurprisingly, the NH-D15S that I’ve had on my bench for a few years still delivers the same performance as the “brand new” chromax D15. Or more amazingly, Noctua managed to change every visual aspect of this coolers colour and the performance didn’t change, not one bit.
Testurteil: "Aesthetics are on point here, still the same great products, just no more brown. I stand by our original reviews of these products, but I want to give one more award to the whole Chromax range from Noctua!" (Peter Donnell, eTeknix.com)
01.02.2020 // PC Ekspert

NH-U12S chromax.black Testbericht

Crni je premaz odličan, a osim hladnjaka takav je i SecuFirm 2 mehanizam. Performanse su mu solidne čak i s moćnim i7 8700K, no nije za njegov overclocking. Odlično će poslužiti za i5 ili i3 procesore, kao naravno i Ryzen 3 te 5 modele koje će bez problema hladiti i overclockirane. Cijena u Njemačkoj mu je oko 70 € što je u sferi skupljeg (oko 600 kn u Hrvatskoj), no ovdje je riječ o Noctui, a njihova se kvaliteta uvijek plaćala. Jedino bi za ovu cijenu voljeli vidjeti i drugi ventilator u pakiranju.
Testurteil: "Noctua je svoje odlične i provjerene hladnjake napravila još privlačnijima širokim masama. NH-U12S je namijenjen procesorima srednjeg tržišnog razreda, vrlo je kvalitetan, odlične završne obrade i tihog ventilatora." (Krešimir Matanović, PC Ekspert)
20.12.2019 // GinjFo.com

NH-U12S chromax.black Testbericht

Avec ces éditions Chromax.Black, Noctua transforme le design de plusieurs de ses ventirads vedettes. Le NH-U12S Chromax.black propose une robe 100% noire lui permettant de revêtir un style plus sport et agressif. La finition est sans reproche au travers d’une conception soignée et travaillée où chaque petit détail compte. Par exemple, ce coloris concerne tous les éléments mais aussi les accessoires (pâte de fixation, vis, cintres en métal et pads anti-vibrations). Les prestations sont là avec une mécanique solide capable d’assurer un bon refroidissement en silence. C’est même l’un de ses gros arguments. Positionné aux alentours des 70 €, ce NH-U12S Chromax.black signe un bilan positif accompagné d’un bundle généreux. Il se positionne comme un concurrent sérieux au Dark Rock 4.
Testurteil: "Noctua propose avec ce NH-U12S Chromax.black un ventirad tour efficace en refroidissement et silence. Il fait face à de forts besoins en refroidissement tout en limitant le bruit. Son positionnement haut de gamme se justifie à la vue de ses prestations, de son bundle et de sa robe. Cette édition « 100% noir » apporte du changement avec un style plus sport et agressif ! Une valeur sure!" (Jérôme Gianoli, GinjFo.com)
18.12.2019 // El Chapuzas Informático

NH-U12S chromax.black Testbericht

El Noctua NH-U12S chromax.black es sin lugar a dudas uno de los mejores disipadores que ofrece la marca y que podemos encontrar en el mercado, pues aunque no ofrece el rendimiento top de su hermano D15, si es mucho más comedido en cuanto a dimensiones y precio. Además, si vemos nuestra comparativa es mucho más silencioso que refrigeraciones liquidas que rivalizan en rendimiento, algo muy a tener en cuenta.
Testurteil: "Ahora, con su nueva estética chromax.black, es incluso más atractivo que antes y se adapta mejor a la estética de los equipos modernos, pudiendo personalizar las gomas de las esquinas del ventilador con otras de colores que ofrece la marca." (Iván Martínez, El Chapuzas Informático)
27.11.2019 // EnosTech.com

NH-U12S chromax.black Testbericht

Noctua has released the all-black chromax edition of their award-winning CPU coolers i.e NH-L9i, NH-U12S, and NH-D15. Since Noctua is soldering the copper heat pipes with the fins, they were on the lookout for the coating material that will not impede the thermal performance over the longer period of time as well as the new production process for this coating. The chromax edition of these coolers is identical to the original coolers with one exception which is the all-black color. All-Black here refers to literally every component/accessory being in the black color be it the heatsink or the fans or the mounting hardware. These coolers from head-to-toe are black.
Testurteil: "With just $10 above the user can get a cooler with the same footprint and thermal performance but with better aesthetics and neutral color that can be used in any themed build." (Nauman Siddique, EnosTech.com)
19.11.2019 // modding.fr

NH-U12S chromax.black Testbericht

Nous avons photographié chacun des trois modèles sous tous les angles, à la recherche de la moindre imperfection. Nous avons fait “chou blanc”… Le noir envahit la totalité du ventirad, jusqu’aux petits circlips maintenant les vis montées sur ressort. La finition est excellente et l’on n’en attendait pas moins de la part de Noctua. Seule la base cuivrée du radiateur revêt son placage nickelé. On constate que même les accessoires du système de fixation revêtent cette couleur. Un noir d’aspect satiné habille donc trois ventirads, Noctua ayant sélectionné trois modèles représentatifs des différents formats. Le NH-D15 chromax.black, vaisseau amiral de la flotte autrichienne, doté d’un radiateur au format double tour et accompagné de deux ventilateurs. Le NH-U12S chromax.black qui représente le ventirad doté d’un radiateur au format simple tour et accompagné par un seul ventilateur. Le NH-L9i qui représente le format Top Flow.
Testurteil: "Vous aimez les performances des ventirads issus de la marque Noctua, mais… Mais, vous ne pouvez franchir le pas en raison des couleurs spécifiques à cette marque. Cette époque est maintenant révolue !" (Bertrand Curras, modding.fr)
06.04.2020 // Unboxing Treatment

NH-U12S chromax.black Testbericht

The Noctua chromax.black coolers fix that one problem the PC community has requested for quite some time. The all-black exterior will enable the coolers to fit in more PC build styles. The matte black finish on the heatsink somehow make the coolers feel more premium and modern. I believe Noctua did not want to compromise on cooling performance for aesthetic, unless they find a way to optimize the coating. And the new coolers have practically equal cooling capability than the regular versions, according to our benchmarks. The SecuFrim 2 mounting system allows for quick and simple installation as always.
Testurteil: If you take the aesthetic of your computer seriously, I would definitely recommend the chromax.black coolers. They hold the same high standard from Noctua with the beautiful black coating, but without impacting the cooling performance." (Anson Chan, Unboxing Treatment)
27.03.2020 // Techtest.org

NH-U12S chromax.black Testbericht

Hier sehen wir recht deutlich das der Noctua NH-U12S chromax.black ein sehr guter Kühlkörper ist und andere Modelle sich die teils bessere Leistung mit anderen (lauteren) Lüftern erkaufen.
Testurteil: "Noctua bietet mit dem NH-U12S chromax.black eine gute Mischung aus Leistung und Lautstärke. Dabei ist der Kühler auch sehr schön anzusehen." (Michael Barton, Techtest.org)

NA-HC1 chromax.black.swap

  • chromax.black.swap Kühler-Abdeckung mit austauschbaren Farbeinalgen (rot, blau, grün, gelb, schwarz, weiß)
  • Kompatibel mit NH-U12S, NH-U12S TR4-SP3, NH-U12S SE-AM4 und NH-U12S DX-3647
  • Perfekt in Kombination mit Lüftern der Produktlinien industrialPPC oder chromax sowie farbigen chromax Anti-Vibrations-Pads
NH-U12S chromax.black

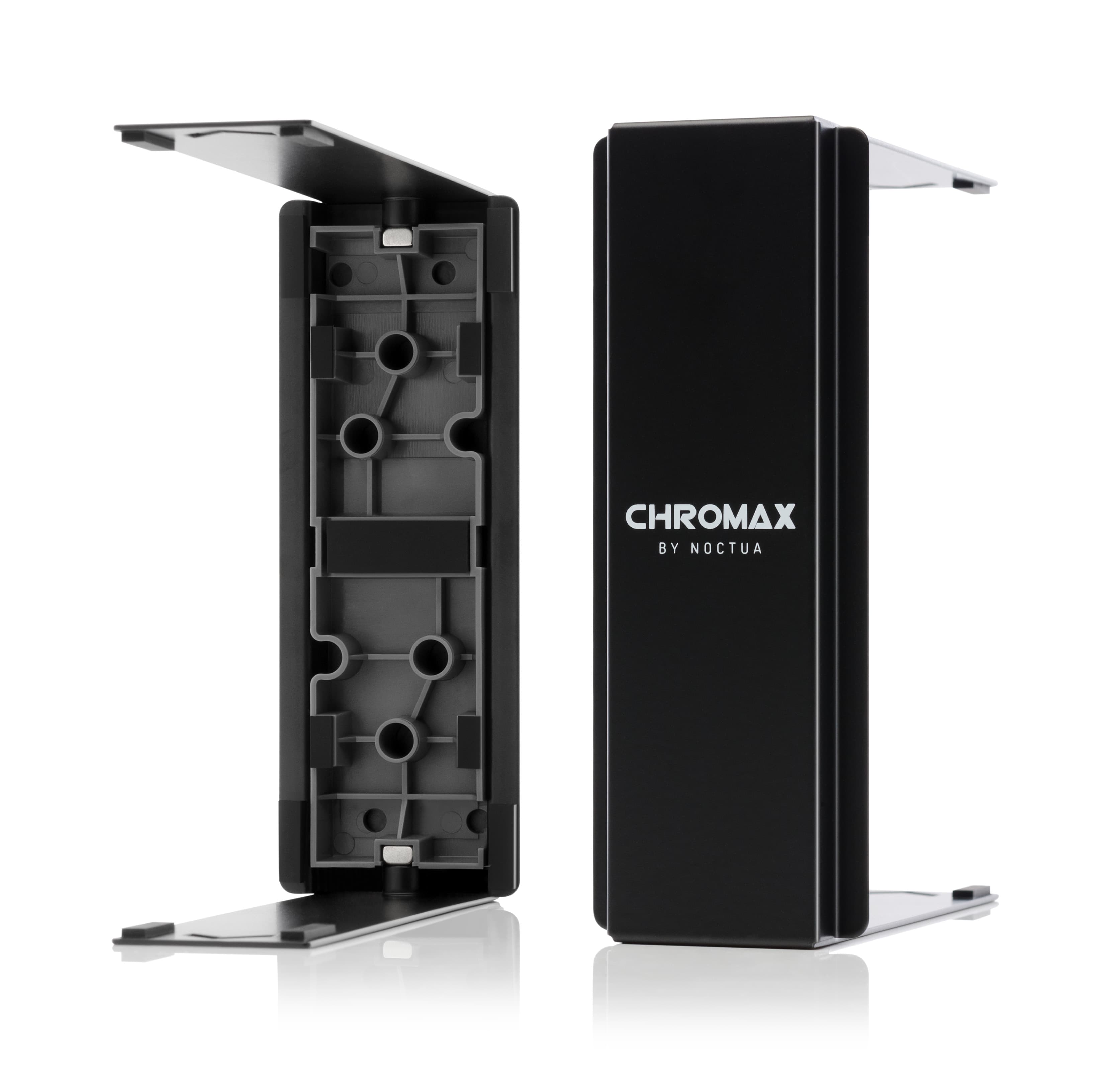

NA-HC2 chromax.black

  • chromax.black Kühler-Abdeckung
  • Kompatibel mit NH-U12S, NH-U12S TR4-SP3, NH-U12S SE-AM4 und NH-U12S DX-3647
  • Perfekt in Kombination mit Lüftern der Produktlinien industrialPPC oder chromax sowie farbigen chromax Anti-Vibrations-Pads
NH-U12S chromax.black

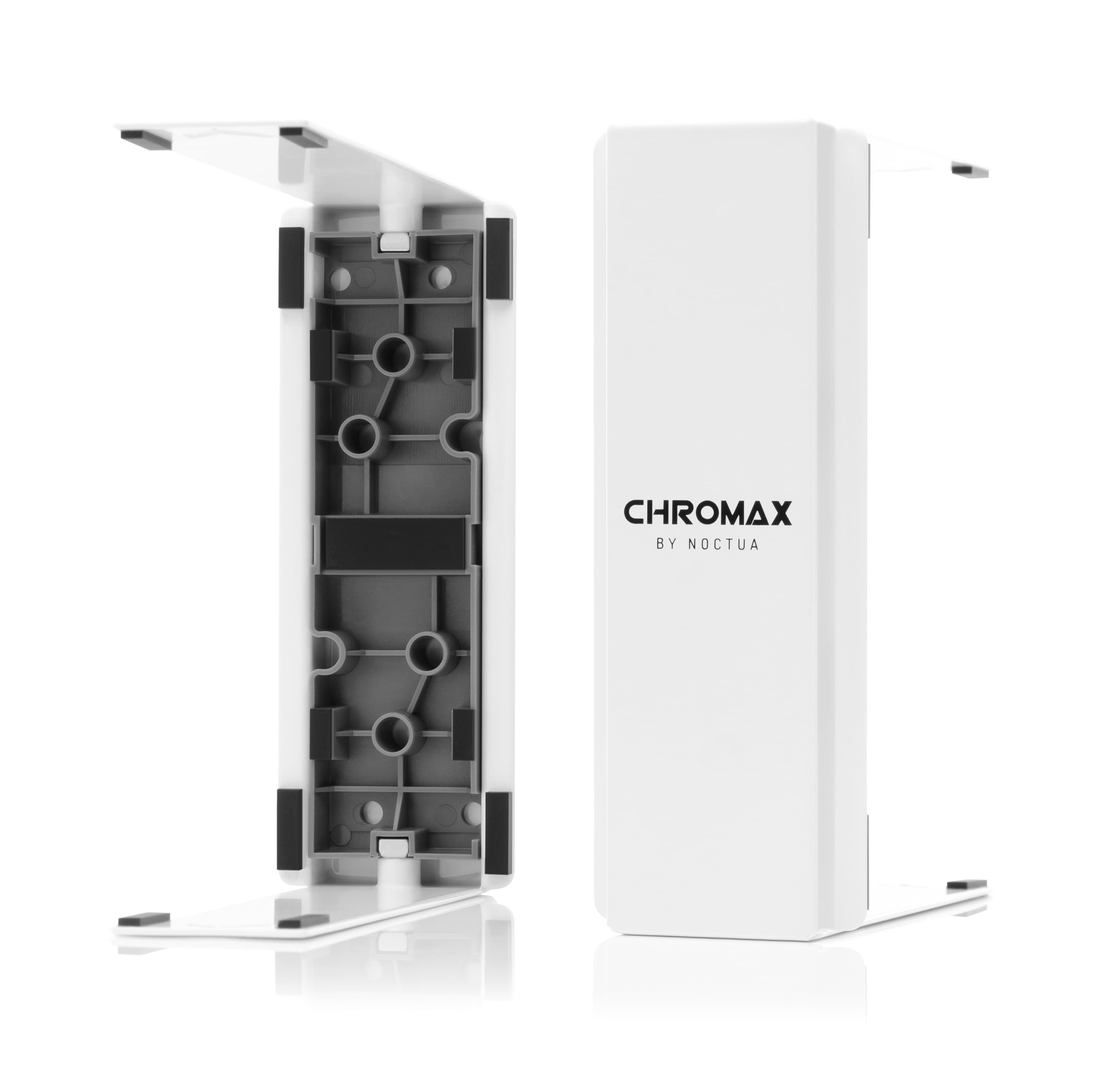

NA-HC2 chromax.white

  • chromax.white Kühler-Abdeckung
  • Kompatibel mit NH-U12S, NH-U12S TR4-SP3, NH-U12S SE-AM4 und NH-U12S DX-3647
  • Perfekt in Kombination mit Lüftern der Produktlinien industrialPPC oder chromax sowie farbigen chromax Anti-Vibrations-Pads
NH-U12S chromax.black

NA-SAVP1 chromax.black

  • Anti-Vibrations-Pads
  • chromax.black Edition
NH-U12S chromax.black

NA-SAVP1 chromax.blue

  • Anti-Vibrations-Pads
  • chromax.blue Edition
NH-U12S chromax.black

NA-SAVP1 chromax.green

  • Anti-Vibrations-Pads
  • chromax.green Edition
NH-U12S chromax.black

NA-SAVP1 chromax.red

  • Anti-Vibrations-Pads
  • chromax.red Edition
NH-U12S chromax.black

NA-SAVP1 chromax.white

  • Anti-Vibrations-Pads
  • chromax.white Edition
NH-U12S chromax.black

NA-SAVP1 chromax.yellow

  • Anti-Vibrations-Pads
  • chromax.yellow Edition
NH-U12S chromax.black

NA-SEC1 chromax.black

  • 4x NA-EC1 chromax.black 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Schwarzes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SEC1 chromax.blue

  • 4x NA-EC1 chromax.blue 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Blaues Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SEC1 chromax.green

  • 4x NA-EC1 chromax.green 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Grünes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SEC1 chromax.red

  • 4x NA-EC1 chromax.red 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Rotes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SEC1 chromax.white

  • 4x NA-EC1 chromax.white 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Weißes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SEC1 chromax.yellow

  • 4x NA-EC1 chromax.yellow 30cm Verlängerungskabel
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Gelbes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.black

  • 3x NA-YC1 chromax.black Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Schwarzes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.blue

  • 3x NA-YC1 chromax.blue Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Blaues Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.green

  • 3x NA-YC1 chromax.green Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Grünes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.red

  • 3x NA-YC1 chromax.red Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Rotes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.white

  • 3x NA-YC1 chromax.white Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Weißes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

NA-SYC1 chromax.yellow

  • 3x NA-YC1 chromax.yellow Y-Kabel zum Betrieb von zwei Lüftern an einem Anschluss
  • Zwei 4-Pin PWM Lüfter können gleichzeitig über einen PWM Anschluss geregelt werden
  • 4-Pin Anschluss unterstützt sowohl 3-Pin als auch 4-Pin Lüfter
  • Gelbes Sleeving: ideal für Projekte mit sauberer, fokussierter Ästhetik
NH-U12S chromax.black

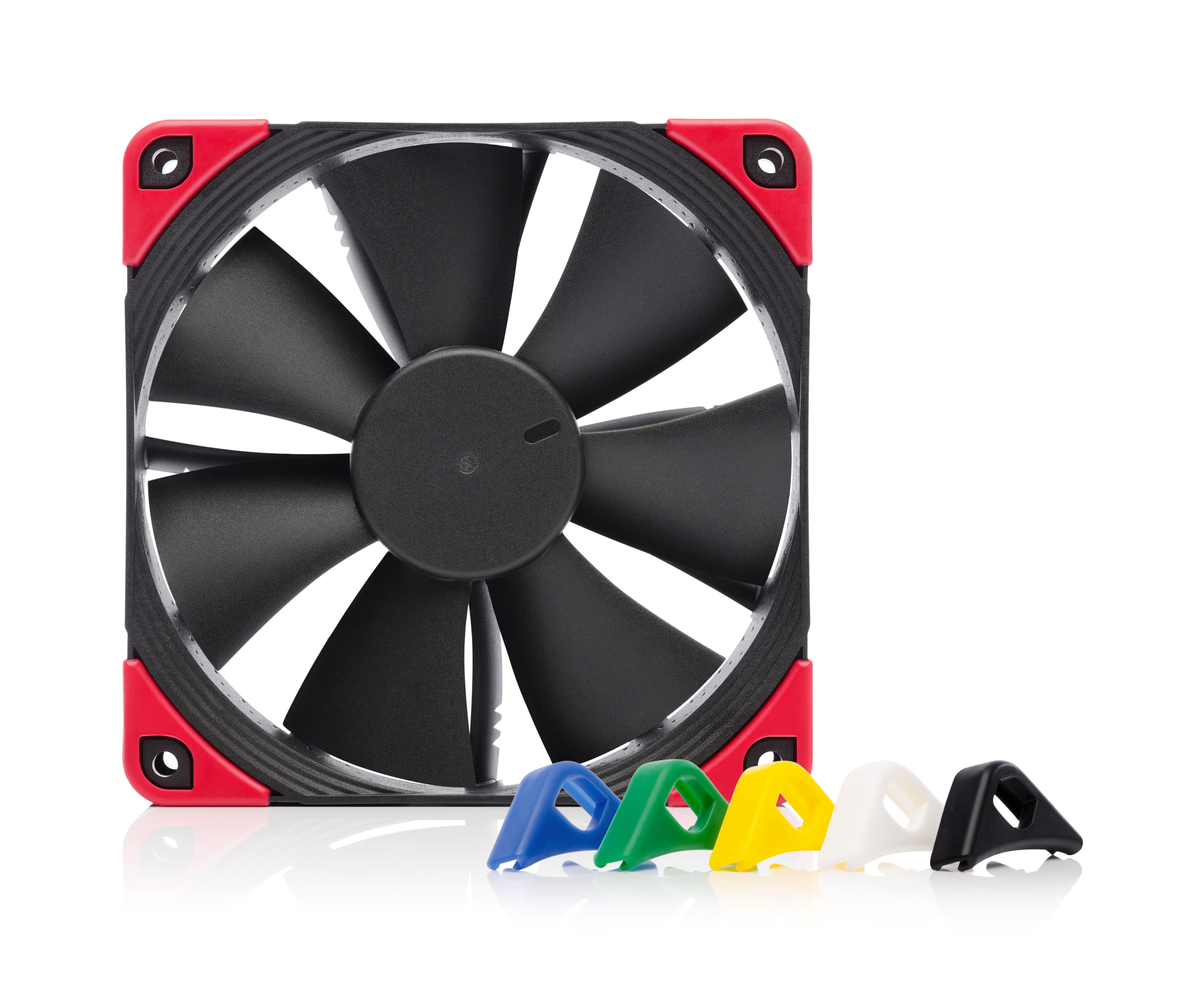

NF-F12 PWM chromax.black.swap

  • 120x120x25mm
  • 4-pin PWM, max. 1500rpm
  • Focused Flow™ System
  • chromax.black.swap Edition
NH-U12S chromax.black

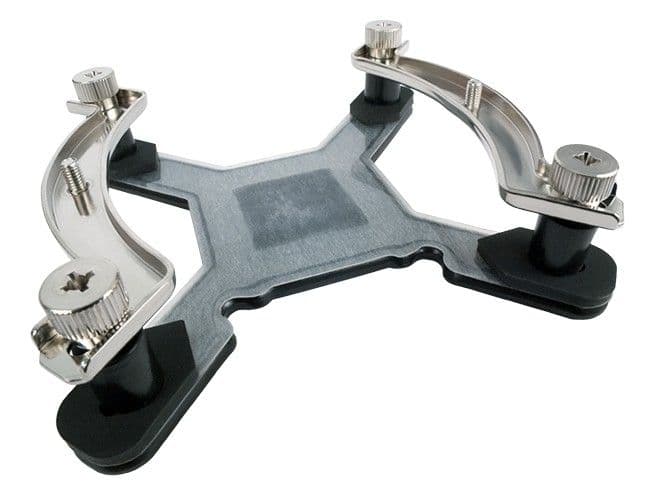

NM-I3 Mounting-Kit

  • Mit dem NM-I3 SecuFirm2™ Mounting-Kit können Noctua CPU Kühler auf Intels LGA775 & LGA1366 Sockeln installiert werden.
NH-U12S chromax.black

NT-H2 10g

  • Weiter verbesserte zweite Generation der vielfach ausgezeichneten NT-H1 mit noch besserer thermischer Performance
  • Nicht elektrisch leitfähig, nicht korrodierend
  • Hervorragende Langzeitstabilität (Nutzungsdauer auf der CPU bis zu 5 Jahre)
  • 10g-Packung für 9-60 Applikationen (abhängig von der Größe der CPU, z.B. ~9 Applikationen für TR4, ~60 für LGA1151)
NH-U12S chromax.black

NT-H2 3.5g

  • Weiter verbesserte zweite Generation der vielfach ausgezeichneten NT-H1 mit noch besserer thermischer Performance
  • Nicht elektrisch leitfähig, nicht korrodierend
  • Hervorragende Langzeitstabilität (Nutzungsdauer auf der CPU bis zu 5 Jahre)
  • 3,5g-Packung für 3-20 Applikationen (abhängig von der Größe der CPU, z.B. ~3 Applikationen für TR4, ~20 für LGA1151)
NH-U12S chromax.black

NA-SCW1

  • Reinigungstücher zur Entfernung von Wärmeleitpaste wie Noctua NT-H2 und NT-H1
  • Ideal für die Reinigung der Kontaktfläche von Kühlkörpern sowie der Heatspreader von CPUs, GPUs und anderen Chips
  • Befeuchtet mit einer speziellen Wirkstofflösung zur einfachen und effizienten Reinigung
  • Großes Format (15x12cm): 1 Stück ist üblicherweise ausreichend, um Chip und Kühler zu reinigen!
  • Enthält 20 einzeln verpackte Reinigungstücher
NH-U12S chromax.black

Sie können das Produkt entweder bei lokalen Vertriebspartnern oder direkt über unsere offiziellen Shops auf Amazon und eBay beziehen:



Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.

eBay.com
eBay.de

Installationsanleitung (PDF)

Informationsblatt (PDF)

Häufig gestellte Fragen

Ist es ein Problem, dass die Kontaktfläche des Kühlers auf LGA2011-3 den CPUHeatspreader nicht vollständig abdeckt?

Kann ich die Backplate / das Montagesystem meines bisherigen Noctua Kühlers für meinen neuen weiterverwenden?

Ich habe Schwierigkeiten bei der Montage des Kühlers, können Sie mir helfen?

Mein Gehäuse unterstützt CPU Kühler mit einer Bauhöhe von maximal XXXmm, welches Modell soll ich wählen?

Warum passt die mitgelieferte Backplate nicht auf mein LGA2066 / LGA2011 Mainboard?

Ist der Kühler mit dem LGA1151 Sockel kompatibel?

Ich habe mit meinem Mainboard von Supermicro Probleme mit der Lüfterdrehzahl, was kann ich tun?

Kann ich einen Kühler von Noctua in meinem System von Acer, Dell, HP oder Lenovo installieren?

Für welche Thermal Design Power (TDP) ist dieser Kühler geeignet und wieviel Watt (W) Wärme kann er abführen?

Mein Noctua Lüfter läuft mit einer deutlich höheren Minimalgeschwindigkeit als angegeben, was ist das Problem?

Mit welchem Drehmoment sollen die Schrauben eines Noctua Kühlers angezogen werden?

Welche Noctua CPU Kühler sind kompatibel mit AMD AM4 (Ryzen)?

Unterstützt das Montagesystem LGA2011 basierte Xeon CPUs?

Warum wird mein Ryzen 3000 Prozessor so heiß? Warum laufen Ryzen 3000 CPUs heißer als vorherige Generationen mit der gleichen TDP-Rate? Ist mein Kühler defekt?

Meine Intel CPU wird zu heiß, obwohl mein Kühler die spezifizierte TDP unterstützt, was ist das Problem?

Kann der Kühler mit vertikal montierten Grafikkarten verwendet werden?

Kann ich meinen bestehenden Noctua Kühler für Sockel TR4 oder SP3 aufrüsten?

Welche Noctua CPU sind kompatibel mit Intel LGA2066?

Meine entsperrte Intel CPU wird zu heiß, obwohl mein Kühler die spezifizierte TDP unterstützt, was ist das Problem?

Wie kann ich herausfinden, ob das UEFI BIOS meines Mainboards den Prozessor ab Werk übertaktet und dies gegebenenfalls deaktivieren?

Welchen Noctua CPU Kühler soll ich kaufen? Wie finde ich das richtige Modell?

Mein Noctua PWM Lüfter läuft beim Start des PCs an und bleibt dann einfach stehen, was ist das Problem?

Welche Sockel werden unterstützt bzw. können mittels Upgrade-Kits unterstützt werden?

Ist eine Backplate für AMD AM2(+)/AM3(+)/FM1/FM2(+) im Lieferumfang enthalten?

Ist der Kühler mit AMD FM2+ kompatibel?

Beeinflusst die schwarze Beschichtung der chromax.black Modelle die Kühlleistung?

Ist der Kühler mit LGA775 und LGA1366 kompatibel?

Wie kann ich überprüfen, ob meinem Noctua CPU Kühler bereits AM4-Montageteilen beiliegen?

Ist der Kühler mit dem LGA2011-3 Sockel kompatibel?

Warum ist die Kontaktfläche des Kühlers leicht konvex?

Soll ich den Kühler beim Transport meines Systems abnehmen?

Welche Abmessungen hat der NH-U12S und wie viel Freiraum bietet er für RAM und Chipsatz-Kühlkörper?

Beim mitgelieferten Y-Kabel fehlt bei einem Anschluss ein Kabel, ist es defekt?

Ich habe die mitgelieferte NT-H1 Wärmeleitpaste verbraucht, können Sie mir Nachschub schicken?

Welche Noctua Kühler sind kompatibel zu LGA115x (LGA1150, LGA1151, LGA1155, LGA1156)?

Wie soll ich meinen Noctua Kühler reinigen?

Ich erhalte bei Verwendung meines Noctua PWM Lüfters einen “CPU fan error”, ist der Lüfter defekt?

Wie kann ich die Schutzabdeckung an der Unterseite des Kühlers entfernen?

Wie kann ich überprüfen, ob mein AMD Mainboard über eine mit dem SecuFirm2™ System kompatible Standard-Backplate verfügt und wie fahre ich mit der Installation fort?

Ich erhalte einen CPU Fan Error obwohl der Lüfter läuft!

Kann der Kühler auf AMD Sockeln um 90° gedreht montiert werden?

Ich kann den Sockel aufgrund der Montagebrücken nicht öffnen!

Wie kann ich feststellen, ob mein Gehäuse breit/hoch genug für den Kühler ist?

Wie kann ich feststellen, um welche Backplate-Revision es sich handelt?

Ist es ein Problem, dass die Kontaktfläche des Kühlers auf LGA2011-3 den CPUHeatspreader nicht vollständig abdeckt?

Nein. Je nach Orientierung des Kühlers werden auf LGA2011-3 ca. 1-2mm am Rand des Heatspreaders nicht abgedeckt. Da die Wärme jedoch im Zentrum konzentriert ist und die Außenbereiche für die Wärmeübertragung irrelevant sind, stellt dies kein Problem dar.

Kann ich die Backplate / das Montagesystem meines bisherigen Noctua Kühlers für meinen neuen weiterverwenden?

Die meisten Teile der Noctua SecuFirm™ Montagesysteme sind untereinander kompatibel. Wenn Sie einen Noctua Kühler durch einen andere Noctua Kühler ersetzen, können Sie daher zumeist die ursprüngliche Backplate und/oder das ursprüngliche Montagesystem am Mainboard belassen und es für den neuen Kühler weiterverwenden. Wenn Sie den bisherigen Noctua Kühler auf einem Intel LGA115x (LGA1156, LGA1155, LGA1151, LGA1150), LGA2011 (LGA2011-0, LGA2011-3) oder LGA1366 System installiert hatten und ihn durch einen NH-U14S, NH-U12S oder NH-U9S ersetzen, müssen Sie nur die ursprünglichen Montagebrücken durch die mit dem neuen Kühler mitgelieferten NM-IMB3 Brücken ersetzen. Für alle anderen Kühler können Sie auf den genannten Intel Sockeln das komplette Montagesystem weiterverwenden. Auf AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ müssen Sie nur die ursprünglichen Montagebrücken durch die neuen ersetzen.

Ich habe Schwierigkeiten bei der Montage des Kühlers, können Sie mir helfen?

Für detaillierte Instruktionen zur Montage konsultieren Sie bitte die Montageanleitung sowie unsere Video-Anleitungen.

Mein Gehäuse unterstützt CPU Kühler mit einer Bauhöhe von maximal XXXmm, welches Modell soll ich wählen?

Bitte entnehmen Sie unseren TDP Richtlinien, welcher Kühler bei einer gewissen Bauhöhe die beste Kühlleistung bietet.

Warum passt die mitgelieferte Backplate nicht auf mein LGA2066 / LGA2011 Mainboard?

Die mitgelieferte Backplate dient ausschließlich der Montage auf LGA115x Sockeln. Bei LGA20xx (LGA2066, LGA2011-3, LGA2011-0) ist keine Backplate erforderlich. Eine detaillierte Installationsanleitung finden Sie im Handbuch bzw. in unserem Montagevideo.

Ist der Kühler mit dem LGA1151 Sockel kompatibel?

Ja. Da der Mechanismus zur Kühlerbefestigung auf LGA1151 ident zu LGA1150, LGA1155 und LGA1156 ist, unterstützt der Kühler auch LGA1151.

Ich habe mit meinem Mainboard von Supermicro Probleme mit der Lüfterdrehzahl, was kann ich tun?

Das BIOS vieler Modelle von Supermicro erwartet eine bestimmte Minimaldrehzahl (meist 700rpm), welche höher liegt als jene Minimalgeschwindigkeit, die von Noctuas PWM-Lüftern erreicht werden kann. Daher kann es vorkommen, dass das BIOS die niedrige Minimaldrehzahl von Noctua Lüftern als Fehler interpretiert und den Lüfter kurzzeitig mit 100% ansteuert, um danach wieder in den automatischen Modus zu wechseln. Dieses Verhalten kann dazu führen, dass die Drehzahl periodisch osziliert und Warnmeldungen bezüglich der Lüfterdrehzahl ausgegeben werden.

Leider gibt es im BIOS üblicherweise keine Möglichkeit, um für diese Funktion einen niedrigeren, der Minimalgeschwindigkeit von Noctua PWM-Lüftern entsprechenden Schwellenwert zu setzen. Das Problem lässt sich daher nur durch ein Deaktivieren der Lüftsteuerung umgehen, wodurch die Lüfter bei konstanter Drehzahl laufen, durch manuelles anpassen der Grenzwerte mit Tools von Drittherstellern wie etwa IPMItool oder IPMIutil, oder durch die Verwendung einer angepassten BIOS-Version, welche von Supermicro (gegen eine Aufwandsentschädigung) auf Anfrage erhältlich ist. Bitte beachten Sie, dass Modifikationen durch Tools von Drittherstellern auf eigene Verantwortung erfolgen..

Kann ich einen Kühler von Noctua in meinem System von Acer, Dell, HP oder Lenovo installieren?

Komplettsysteme von Acer, Apple, Dell, HP, Lenovo oder anderen großen Marken verwenden oftmals Hauptplatinen, die leicht von den Spezifikationen abweichen, die von Intel und AMD veröffentlicht werden. Diese Änderungen sind üblicherweise gering, können aber dennoch Inkompatibilitäten mit Kühlern verursachen, die nach diesen Spezifikationen entwickelt wurden.

Selbst wenn der Kühler mechanisch kompatibel ist und installiert werden kann, kann es mit derartigen Systemen weitere Probleme geben, wie z.B. proprietäre Lüfteranschlüsse, Fehlermeldungen wegen zu geringer Lüfterdrehzahlen, Abschaltungen, etc. Einige dieser Probleme–lassen sich zwar mit etwas technischem Verständnis lösen, insbesondere vom BIOS verursachte Probleme können mangels entsprechender Einstelloptionen jedoch meist nicht beseitigt werden.

Aufgrund der großen Zahl möglicher Probleme, die nicht einfach durch angepasste Montageteile gelöst werden können, werden Komplettsysteme von großen Marken wie Acer, Apple, Dell, HP oder Lenovo durch Noctua nicht offiziell unterstützt.

Für welche Thermal Design Power (TDP) ist dieser Kühler geeignet und wieviel Watt (W) Wärme kann er abführen?

Bitte entnehmen Sie Informationen zur maximal empfohlenen TDP und Wärmeabfuhr unserer CPU-Kompatibilitätsliste.

Mein Noctua Lüfter läuft mit einer deutlich höheren Minimalgeschwindigkeit als angegeben, was ist das Problem?

Die spezifizierte Minimalgeschwindigkeit bezieht sich auf die Geschwindigkeit bei 20% PWM Duty Cycle. Falls der Lüfter diese Geschwindigkeit nicht erreicht, kann es dafür mehrere Gründe geben:

  1. Viele Mainboards gehen bei Anschlüssen von Gehäuselüftern nicht unter 40%, 50% oder gar 60% Duty Cycle. Bitte konsultieren Sie Ihr Mainboard-Handbuch, um sicherzustellen, dass das Mainboard den Duty Cycle bis auf 20% reduziert. Falls nicht, können Sie gegebenenfalls die vom Hersteller mitgeleferte Software zur Lüftersteuerung nutzen, um diese Limitierung zu umgehen und die Minimalgeschwindigkeit weiter abzusenken. Anwendungen von Drittherstellern wie SpeedFan bieten jedoch mehr Flexibilität und mehr Optionen, um entsprechende Limitierungen zu umgehen.

  2. Manche Mainboards verfügen über 4-pin Lüfteranschlüsse, die zur Regelung des Lüfters nicht wie vorgesehen ein PWM Signal auf Pin 4 verwenden, sondern stattdessen die Spannung auf Pin 2 absenken (wie normale 3-pin Anschlüsse). Da die Geschwindigkeit bei minimaler Betriebsspannung üblicherweise höher ist als bei 20% PWM Duty Cycle, kann der Lüfter unter Spannungsregelung keine so niedrigen Geschwindigkeiten erreichen wie unter PWM Regelung. Bitte konsultieren Sie Ihr Mainboard-Handbuch, um herauszufinden, ob Ihr Mainboard über Lüfteranschlüsse verfügt, die die Lüftergeschwindigkeit über eine Reduktion der Spannung auf Pin 2 statt über eine Veränderung des PWM Duty Cycle auf Pin 4 regeln:

    4 pin fan header types

    Bitte Beachten Sie, dass die Mainboard-Hersteller unterschiedliche Begriffe zur Bezeichnung des Pin 4 verwenden, wenn dieser nicht für PWM Regelung verwendet wird (z.B. “+5V”, “VCC” oder “NC”). Wenn einer dieser Begriffe verwendet wird, können Sie jedoch sicher sein, dass der Lüfteranschluss kein PWM unterstützt. Wenn der Pin 4 als "Speed Control", "PWM" oder ähnlich beschrieben ist, können Sie davon ausgehen, dass der Lüfteranschluss PWM unterstützt.

    Leider ist die Beschreibung des Pin 2 nicht immer ein eindeutiger Indikator, zumal manche Hersteller Begriffe wie "Fan PWR" oder "Power" für beide Anschlusstypen verwenden. Wenn der Pin 2 jedoch als "Speed Control" bezeichnet wird, können Sie davon ausgehen, dass der Anschluss keine Regelung über PWM erlaubt. Umgekehrt können Sie davon ausgehen, dass der Anschluss PWM unterstützt, wenn Pin 2 als "+12V" beschrieben wird.

    Bitte beachten Sie weiters, dass in manchen Fällen die Beschreibung der Beschaltung im Handbuch nicht korrekt ist und einige Mainboards die Möglichkeit bieten, im BIOS zwischen Spannungsregelung und PWM-Regelung umzuschalten, obwohl die Beschreibung der Beschaltung keine PWM Unterstützung erwähnt. Wir empfehlen daher, zunächst nach entsprechenden Optionen im BIOS zu suchen, bevor andere Maßnahmen ergriffen werden. Im Zweifelsfall wenden Sie sich bitte an Ihren Mainboard-Hersteller.


    Falls Ihr Mainboard über weitere 4-pin Anschlüsse verfügt, die PWM zur Geschwindigkeitsregelung verwenden, können Sie mittels eines Y-Kabels mehrere Lüfter an einem Anschluss betreiben. Stellen Sie jedoch sicher, die maximale zulässige Leistung des Anschlusses (meist 10-12W) nicht zu überschreiten.

Mit welchem Drehmoment sollen die Schrauben eines Noctua Kühlers angezogen werden?

Bitte ziehen Sie alle Schrauben vorsichtig bis zum Anschlag an, ohne exzessive Kraft anzuwenden. Überschreiten Sie dabei nicht die folgenden Maximalwerte für das Anzugsdrehmoment:
SchraubentypMax. Anzugsdrehmoment
NM-SSC1 Schrauben zur Befestigung der Montagewinkel am Sockel des Kühlers0,5 Nm
NM-ITS1 Rändelschrauben zur Befestigung der Intel Montagebrücken0,5 Nm
NM-ALS1 Schrauben zur Befestigung der AMD Montagebrücken0,6 Nm
Federschrauben zur Befestigung des Kühlers an den Montagebrücken0,6 Nm

Welche Noctua CPU Kühler sind kompatibel mit AMD AM4 (Ryzen)?

Die folgenden Modelle werden mit einem Montage-Set für AM4 ausgeliefert und sind daher ab Werk kompatibel:

NH-D15 (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-D15 SE-AM4
NH-D15S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U14S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U12S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U12S SE-AM4
NH-U9S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-D9L (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-C14S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-L12S
NH-L9x65 (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-L9x65 SE-AM4
NH-L9a-AM4

Die folgenden Modelle können mit dem NM-AM4 Upgrade-Kit kostenlos kompatibel zu AM4 gemacht werden:

NH-C12P
NH-C12P SE14
NH-C14
NH-C14S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-D14
NH-D14 SE2011
NH-D15 (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-D15S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-D9L (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-L12
NH-L9x65 (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U12
NH-U12F
NH-U12P
NH-U12P SE1366
NH-U12P SE2
NH-U9
NH-U9B
NH-U9B SE2
NH-U9F

Die folgenden Modelle können mit dem NM-AM4-UxS Upgrade-Kit kostenlos kompatibel zu AM4 gemacht werden:

NH-U14S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U12S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)
NH-U9S (seit 2019 inklusive AM4-Montagematerial, Upgrade-Kit nur für ältere Kühler erforderlich)

Die folgenden Modelle können mit dem NM-AM4-L9aL9i Upgrade-Kit kostenlos kompatibel zu AM4 gemacht werden:

NH-L9a
NH-L9i

Die folgenden Modelle können mit dem NM-AM4 Upgrade-Kit kompatibel zu AM4 gemacht werden, sind jedoch nicht bezugsberechtigt im Rahmen des kostenlosen Upgrade-Programms, sodass das Kit über den Fachhandel erworben werden muss:

NH-U12DO (Achtung: Die A3 Version ist nicht kompatibel!)
NH-U12DX
NH-U12DX 1366
NH-U12DX i4
NH-U9DX i4
NH-U9DX 1366
NH-U9DO (Achtung: Die A3 Version ist nicht kompatibel!)

Die Folgenden Modelle sind inkompatibel mit dem AM4 Sockel und können nicht nachgerüstet werden:

NH-U14S TR4-SP3
NH-U12S TR4-SP3
NH-U9 TR4-SP3
NH-U12DO A3
NH-U9 DO A3

Unterstützt das Montagesystem LGA2011 basierte Xeon CPUs?

Es gibt zwei unterschiedliche Typen von ILM (Independent Loading Mechanism) für LGA2011 basierte Intel Xeon Prozessoren: Square ILM mit 80x80mm Lochabstand und Narrow ILM mit 56x94mm Lochabstand. Da der Square ILM Sockel mechanisch ident mit dem LGA2011 Sockel für Core i7 ist, ist das Montagesystem voll kompatibel. Mit Xeon Mainboards, die Narrow ILM Sockel verwenden, ist das Montagesytem jedoch nicht kompatibel:

Xeon Compatibility

Warum wird mein Ryzen 3000 Prozessor so heiß? Warum laufen Ryzen 3000 CPUs heißer als vorherige Generationen mit der gleichen TDP-Rate? Ist mein Kühler defekt?

Die neuesten Ryzen 3000 Prozessoren (außer APU-Modelle) unterscheiden sich von früheren Ryzen-Generationen dadurch, dass sie nicht mehr mit einem einzelnen, großen Chip arbeiten, sondern auf einem Multi-Chip-Ansatz mit mehreren kleinen Chips basieren. Je nach Modell kann es (bei 6- und 8-Core-Modellen) einen oder (bei 12 und 16-Core-Modellen) zwei CPU-Dies (CCD) auf dem Package geben. Jeder Prozessor besitzt zusätzlich einen I/O-Die (IOD), der verschiedene Funktionsblöcke wie Speichercontroller, PCIe-Controller, Verbindungen zum Motherboard-Chipsatz und Ähnliches enthält.



Aufgrund dieser Designänderung und der Umstellung auf einen kleineren 7nm-Fertigungsprozess unterscheidet sich die Wärmeverteilung des Gesamtprozessors erheblich von älteren, auf 14nm und auf 12nm basierten Single-Chip-Ryzen-Prozessoren mit ähnlicher Leistungsaufnahme.

Abhängig vom genauen CPU Modell, dessen zulässiger TDP sowie möglichen Leistungsaufnahmelimits (Precision Boost Overdrive) kann ein einzelner CPU-Die problemlos eine Abwärme von bis zu 130W erzeugen, während der I/O-Die in der Regel eine Abwärme von etwa 10W erzeugt. Aufgrund der geringen Größe der CPU-Die ist die Wärmedichte (W/mm²) dieses Chips sehr hoch. Beispielsweise ergibt eine Abwärme von 120W bei einer Chipgröße von 74mm² eine Wärmedichte von 1,62W/mm², während sich die gleiche Abwärme bei einem älteren Ryzen-Prozessor mit einer Chipgröße von 212mm² auf eine Wärmedichte von nur 0,57W/mm² beläuft.

Dieser große Unterschied in der Wärmedichte ist der Grund, warum neuere Ryzen 3000 Prozessoren bei ähnlichen Wärmelasten weitaus heißer werden als ihre Vorgänger.

Darüber hinaus nutzen Ryzen 3000 CPUs den erlaubten Temperatur-Spielraum (bis 95°C) recht aggressiv, um höhere Turbo-Taktraten zu erreichen. Dadurch stellt es überhaupt kein Problem dar und ist nicht alarmierend, wenn der Prozessor diese Temperaturgrenze erreicht. Die Taktfrequenz und die Versorgungsspannung werden vom Prozessor selbst automatisch angepasst, um die von AMD vorgegebenen Spezifikationen einzuhalten und eine Überhitzung zu vermeiden.

Aufgrund der höheren Wärmedichte, der höheren thermischen Grenzen und der aggressiveren Nutzung der Turbo-Taktraten ist es völlig normal, dass Ryzen 3000 CPUs höhere Temperaturen erreichen als Ryzen CPUs der vorherigen Generationen mit gleicher TDP-Bewertung. Höhere CPU-Temperaturen sind für Ryzen 3000 Prozessoren normal und kein Zeichen dafür, dass mit dem CPU-Kühler etwas nicht stimmt.

Meine Intel CPU wird zu heiß, obwohl mein Kühler die spezifizierte TDP unterstützt, was ist das Problem?

Aktuelle Prozessoren von Intel, insbesondere aber die entsperrten Modelle mit den Suffixen C, K, X und XE (z.B. Core i7-8700K, Core i9-7900X oder Core i9-9900K), können unter gewissen Umständen mehr Wärme abgeben als in der TDP-Angabe spezifiziert. Der von Intel spezifizierte TDP-Wert bezieht sich ausschließlich auf den Basistakt (engl. „base clock“), nicht aber auf die Taktgeschwindigkeiten, die im Turbo-Modus erzielt werden können (Turbotakt).

Während sich viele Mainboard-Modelle an die von Intel empfohlenen Einstellungen für Takt und Leistungsaufnahme halten, gibt es andere Modelle, bei denen das UEFI BIOS so konfiguriert ist, dass

  1. die TDP-Limitierung erhöht oder aufgehoben wird.
  2. das Mainboard automatisch übertaktet, z.B. durch eine Erhöhung der Versorgungsspannung und die Verwendung höherer Multiplikatoren im Turbo-Modus.

Abhängig von der Konfiguration der CPU und den Lastszenarien kann die tatsächliche Leistungsaufnahme 1,5- bis 3-mal so hoch liegen wie der spezifizierte TDP Wert. Dies kann gerade bei kleineren Kühlern, beengten Platzverhältnissen, Gehäusen mit schlechter Belüftung oder dann zu Temperaturproblemen führen, wenn Programme verwendet werden, die untypisch hohe Lasten erzeugen, wie z.B. Prime95 mit AVX2 Unterstützung, 3D-Rendering- oder Simulations-Software.

Die tatsächliche Leistungsaufnahme des Prozessors kann mit der vom Mainboard-Hersteller zur Verfügung gestellten Software oder Anwendungen von Drittherstellern wie HWInfo oder HWMonitor überwacht werden.

Wenn Sie Temperaturprobleme feststellen (>90°C) und die Leistungsaufnahme höher als spezifiziert ist, stellen Sie sicher, dass keine Übertaktung ab Werk vorliegt. Zusätzlich können Sie die TDP auf den von Intel spezifizierten Wert bzw. auf einen Wert limitieren, der 5-10W unter dem zuvor per Software ausgelesenen Niveau liegt, indem Sie im BIOS die Einstellung „Long Term Duration Power“ von „Auto“ auf manuell setzen.

Darüber hinaus kann es hilfreich sein, den CPU-Takt für Anwendungen zu senken, die sehr starken Gebrauch vom AVX-Befehlssatz machen, welcher zu einer erhöhten Auslastung des Prozessors und damit höherer Leistungsaufnahme führt. Diese Option ist im BIOS üblicherweise als AVX-Offset benannt und ermöglicht es, den Multiplikator spezifisch für AVX basierte Anwendungen zu senken, ohne die Leistung bei Nutzung anderer Befehlssätze zu verringern. Je nach Güte der CPU und der genauen Last der verwendeten Programme lassen sich mit einer Reduktion von 2-3 Stufen üblicherweise sehr gute Ergebnisse erzielen.

Die Möglichkeit, einen AVX-Offset Wert einzugeben, ist meist bei den folgenden CPU-Generationen verfügbar:

  • LGA1151:7., 8. und 9. Generation (Kaby Lake, Coffee Lake)
  • LGA2011-3: 6. Generation (Broadwell-E)
  • LGA2066: 7. und 8. Generation (Skylake-X)

Sollten Sie Probleme haben, die entsprechenden Einstellungen im BIOS zu finden, wenden Sie sich im Zweifelsfall bitte an Ihren Mainboard-Hersteller.

Alle unsere TDP Empfehlungen basieren auf eingehenden Tests mit den von Intel spezifizierten Standardwerten auf Basis populärer Anwendungen wie Asus Realbench und prime95. Bitte beachten Sie jedoch, dass prime95 eine besonders hohe, über typische Anwendungsszenarien hinausgehende Auslastung erzeugt und somit zu erhöhten Temperaturen führt. Wir empfehlen aus diesem Grund die Verwendung anderer Programme wie Realbench, um die Stabilität und Temperatur der CPU unter realistischen Anwendungsszenarien zu überprüfen.

Bitte beachten Sie weiters, dass Prozessoren, bei denen zwischen DIE und Heatspreader Wärmeleitpaste statt Verlötung zum Einsatz kommt, generell heißer werden. Aufgrund des durch die Wärmeleitpaste erzeugten thermischen Flaschenhalses können teils bereits bei der spezifizierten TDP höhere Temperaturen auftreten.

Kann der Kühler mit vertikal montierten Grafikkarten verwendet werden?

Abhängig vom verwendeten Gehäuse, der Grafikkarte sowie dem Mainboard kann es bei mittels Riser-Karten in vertikaler Position installierten PCIe Karten zu Kompatibilitätsproblemen mit CPU Kühlern kommen. Ob es zu Problemen kommt, hängt von der exakten Position der Karte (bedingt durch das Gehäuse und/oder optionale Halterahmen für vertikale GPU Montage), der Breite der Karte sowie der Position des CPU Sockels am Mainboard ab. Um sicher zu gehen, dass ausreichend Platz für den Kühler vorhanden ist, messen Sie bitte die Distanz zwischen der Mitte des CPU Sockels und der Oberkante der PCI Karte.

Kann ich meinen bestehenden Noctua Kühler für Sockel TR4 oder SP3 aufrüsten?

Leider können bestehende Noctua Kühler nicht für die AMD Sockel TR4 und SP3 (Ryzen Threadripper (X399) und Epyc) aufgerüstet werden. TR4/SP3 CPUs verfügen über einen deutlich größeren Heatspreader (z.B. im Vergleich zu LGA2066 oder AM4 Prozessoren) und die Kontaktfläche bestehender Noctua Kühler würde nur etwa die Hälfte dieser Heatspreader abdecken, wodurch es zu einer unzureichenden Kühlleistung käme. Überdies würden größere Kühler-Modelle wie der NH-D15 oder NH-D15S auf den meisten TR4/SP3 Mainboards die RAM Slots komplett blockieren. Aus diesem Grund hat Noctua die neuen Modelle NH-U14S TR4-SP3, NH-U12S TR4-SP3 und NH-U9 TR4-SP3 eingeführt, die über eine größere, für TR4 und SP3 Prozessoren maßgeschneiderte Kontaktfläche verfügen. Bitte wählen Sie für AMD Ryzen Threadripper oder Epyc Systeme diese Modelle.

Welche Noctua CPU sind kompatibel mit Intel LGA2066?

Da der Mechanismus zur Kühlerbefestigung auf LGA2066 gegenüber LGA2011 unverändert bleibt, unterstützen Noctuas SecuFirm2™ Montage-Systeme für LGA2011 auch Intels LGA2066 Plattform. Die meisten aktuellen Noctua-Kühler beinhalten bereits ein SecuFirm2™ Montagesystem für LGA2011 und können daher ohne Modifikationen oder Upgrades auch auf LGA2066 Mainboards verwendet werden.

Die folgenden Modelle werden mit einem Montage-Set für LGA2011/2066 ausgeliefert und sind daher ab Werk kompatibel:

NH-C14S
NH-D14 SE2011
NH-D15
NH-D15 chromax.black
NH-D15S
NH-D9L
NH-D9DX i4 3U
NH-L12
NH-L12S
NH-L9x65
NH-U12A
NH-U12S
NH-U12S chromax.black
NH-U12DX i4
NH-U14S
NH-U9DX i4
NH-U9S

Die folgenden Modelle können mit dem NM-i20xx Upgrade-Kit kostenlos kompatibel zu LGA2011/2066 gemacht werden:

NH-C12P
NH-C12P SE14
NH-C14
NH-D14
NH-D15 SE-AM4
NH-U12S SE-AM4
NH-L9x65 SE-AM4
NH-U12
NH-U12F
NH-U12P
NH-U12P SE1366
NH-U12P SE2
NH-U9
NH-U9B
NH-U9B SE2
NH-U9F

Die folgenden Modelle können mit dem NM-i20xx Upgrade-Kit kompatibel zu LGA2011/LGA2066 gemacht werden, sind jedoch nicht bezugsberechtigt im Rahmen des kostenlosen Upgrade-Programms, sodass das Kit über den Fachhandel erworben werden muss:

NH-U12DO (Note that the A3 version is not compatible!)
NH-U12DX
NH-U12DX 1366
NH-U9DX 1366
NH-U9DO (Note that the A3 version is not compatible!)

Die Folgenden Modelle sind inkompatibel mit LGA2011/LGA2066 und können nicht nachgerüstet werden:

NH-L9a
NH-L9a-AM4
NH-L9a-AM4 chromax.black
NH-L9i
NH-L9i chromax.black
NH-U14S TR4-SP3
NH-U12S TR4-SP3
NH-U9 TR4-SP3
NH-U14S DX-3647
NH-U12S DX-3647
NH-D9 DX-3647 4U
NH-U12DO A3
NH-U9DO A3

Meine entsperrte Intel CPU wird zu heiß, obwohl mein Kühler die spezifizierte TDP unterstützt, was ist das Problem?

Intels entsperrte Prozessoren mit den Suffixen K, X und C können unter gewissen Umständen mehr Wärme abgeben als in der TDP-Angabe spezifiziert, wenn:
  1. die TDP-Limitierung im Mainboard-BIOS erhöht oder aufgehoben wird.
  2. das Mainboard automatisch übertaktet, z.B. durch eine Erhöhung der Versorgungsspannung und die Verwendung höherer Multiplikatoren im Turbo-Modus.
  3. Testprogramme verwendet werden, die untypische Lasten erzeugen, wie z.B. Prime95 mit AVX2 Unterstützung, und zusätzlich a) und/oder b) zutreffen.

Dies kann gerade bei kleineren Kühlern und beengten Platzverhältnissen zu Temperaturproblemen führen.

Die tatsächliche Leistungsaufnahme des Prozessors kann mit der vom Mainboard-Hersteller zur Verfügung gestellten Software oder Anwendungen von Drittherstellern wie HWInfo oder HWMonitor überwacht werden.

Wenn Sie Temperaturprobleme feststellen (>90°C) und die Leistungsaufnahme höher als spezifiziert ist, stellen Sie sicher, dass keine Übertaktung ab Werk vorliegt und limitieren Sie bitte weiters die TDP durch entsprechende BIOS-Einstellungen auf den spezifizierten Wert. Darüber hinaus kann es bei Kaby Lake Prozessoren helfen, den CPU-Takt für Anwendungen zu senken, die sehr starken Gebrauch vom AVX-Befehlssatz machen, welcher zu einer erhöhten Auslastung des Prozessors und damit höherer Leistungsaufnahme führt. Diese Option ist im BIOS üblicherweise als AVX-Offset benannt und ermöglicht es, den Multiplikator spezifisch für AVX basierte Anwendungen zu senken, ohne die Leistung bei Nutzung anderer Befehlssätze zu verringern.

Je nach Güte der CPU und der genauen Last der verwendeten Programme lassen sich mit einer Reduktion von 2-3 Stufen meist sehr gute Ergebnisse erzielen.

Sollten Sie Probleme haben die entsprechenden Einstellungen im BIOS zu finden, wenden Sie sich im Zweifelsfall bitte an Ihren Mainboard-Hersteller.

Alle unsere TDP Empfehlungen basieren auf eingehenden Tests mit den von Intel spezifizierten Standardwerten auf Basis populärer Anwendungen wie Asus Realbench und prime95. Bitte beachten Sie jedoch, dass prime95 eine besonders hohe, über typische Anwendungsszenarien hinausgehende Auslastung erzeugt und somit zu erhöhten Temperaturen führt. Wir empfehlen aus diesem Grund die Verwendung anderer Programme wie Realbench, um die Stabilität und Temperatur der CPU unter realistischen Anwendungsszenarien zu überprüfen.

Wie kann ich herausfinden, ob das UEFI BIOS meines Mainboards den Prozessor ab Werk übertaktet und dies gegebenenfalls deaktivieren?

Die meisten zum Übertakten geeigneten Mainboards (Intel X- und Z-Chipsätze) betreiben den Prozessor automatisch mit erhöhten Taktraten, ohne dass der Benutzer dafür aktiv eingreifen muss. Da bei diesen Mainboards darüber hinaus meist auch noch das TDP (Thermal Design Power)-Limit erhöht oder deaktiviert ist, kann dies dazu führen, dass der Prozessor unter hoher Last den spezifizierten TDP-Wert überschreitet. Die in diesem Fall erhöhte Leistungsaufnahme des Prozessors führt zu höherer Abwärme, durch die es in weiterer Folge mitunter zu unerwartet hohen Temperaturen kommen kann.

Um herauszufinden, ob Ihr Mainboards den Prozessor automatisch übertaktet, gehen Sie im UEFI BIOS bitte in die Menüpunkte wie „Advanced“ oder „Overclocking“. Dort sollten Sie Optionen finden, die etwa „MultiCore Enhancement“ (Optionen: enabled/disabled), „CPU Ratio Apply Mode“ (Optionen: all/per core) oder ähnlich heißen. Um das automatische Übertakten zu verhindern, müssen diese Punkte entweder deaktiviert (disabled) oder auf „per core“ geändert werden. Bitte beachten Sie, dass bei letzterem Punkt auch alle einzelnen Multiplikatorstufen gemäß den Spezifikationen Ihres Prozessors eingestellt sind.

Für detaillierte Informationen zur Deaktivierung dieses Features wenden Sie sich im Zweifelsfall bitte an den Hersteller ihres Mainboards.

Welchen Noctua CPU Kühler soll ich kaufen? Wie finde ich das richtige Modell?

Sind Sie unsicher, welchen Kühler sie kaufen sollen? Unsere detaillierte Kaufberatung für Lüfter und Kühler hilft Ihnen dabei, das am besten geeignete Modell zu finden.

Mein Noctua PWM Lüfter läuft beim Start des PCs an und bleibt dann einfach stehen, was ist das Problem?

Manche Mainboards verfügen über 4-pin Lüfteranschlüsse, die zur Regelung des Lüfters nicht wie vorgesehen ein PWM Signal auf Pin 4 verwenden, sondern stattdessen die Spannung auf Pin 2 absenken (wie normale 3-pin Anschlüsse). Dabei kann es vorkommen, dass das Mainboard die Spannung so weit reduziert, dass der Lüfter stehen bleibt. Bitte konsultieren Sie Ihr Mainboard-Handbuch, um herauszufinden, ob Ihr Mainboard über Lüfteranschlüsse verfügt, die die Lüftergeschwindigkeit über eine Reduktion der Spannung auf Pin 2 statt über eine Veränderung des PWM Duty Cycle auf Pin 4 regeln:

4 pin fan header types

Bitte Beachten Sie, dass die Mainboard-Hersteller unterschiedliche Begriffe zur Bezeichnung des Pin 4 verwenden, wenn dieser nicht für PWM Regelung verwendet wird (z.B. “+5V”, “VCC” oder “NC”). Wenn einer dieser Begriffe verwendet wird, können Sie jedoch sicher sein, dass der Lüfteranschluss kein PWM unterstützt. Wenn der Pin 4 als "Speed Control", "PWM" oder ähnlich beschrieben ist, können Sie davon ausgehen, dass der Lüfteranschluss PWM unterstützt.

Leider ist die Beschreibung des Pin 2 nicht immer ein eindeutiger Indikator, zumal manche Hersteller Begriffe wie "Fan PWR" oder "Power" für beide Anschlusstypen verwenden. Wenn der Pin 2 jedoch als "Speed Control" bezeichnet wird, können Sie davon ausgehen, dass der Anschluss keine Regelung über PWM erlaubt. Umgekehrt können Sie davon ausgehen, dass der Anschluss PWM unterstützt, wenn Pin 2 als "+12V" beschrieben wird.

Bitte beachten Sie weiters, dass in manchen Fällen die Beschreibung der Beschaltung im Handbuch nicht korrekt ist und einige Mainboards die Möglichkeit bieten, im BIOS zwischen Spannungsregelung und PWM-Regelung umzuschalten, obwohl die Beschreibung der Beschaltung keine PWM Unterstützung erwähnt. Wir empfehlen daher, zunächst nach entsprechenden Optionen im BIOS zu suchen, bevor andere Maßnahmen ergriffen werden. Im Zweifelsfall wenden Sie sich bitte an Ihren Mainboard-Hersteller.



Um das Problem zu lösen, können Sie:

  1. Ein höheres Regelungsprofil im BIOS einstellen (z.B. „normal“ statt „silent“, etc.) oder die automatische Regelung gänzlich deaktivieren und stattdessen einen Low-Noise Adapter verwenden.

  2. Die mit dem Mainboard mitgelieferte Software zur Lüftersteuerung bzw. Anwendungen von Drittherstellern wie Speedfan zur Lüftersteuerung verwenden. Anders als die BIOS basierte Regelung prüfen die meisten Anwendungen dieser Art, ob der Lüfter stehen geblieben ist und passen die Spannung entsprechend an bzw. bieten zumindest mehr Optionen zur Feineinstellung.

  3. Falls Ihr Mainboard über weitere 4-pin Anschlüsse verfügt, die PWM zur Geschwindigkeitsregelung verwenden, können Sie mittels eines Y-Kabels mehrere Lüfter an einem Anschluss betreiben. Stellen Sie jedoch sicher, die maximale zulässige Leistung des Anschlusses (meist 10-12W) nicht zu überschreiten.

Welche Sockel werden unterstützt bzw. können mittels Upgrade-Kits unterstützt werden?

Bitte konsultieren Sie dazu unsere Übersicht zur Sockelkompatibilität.

Ist eine Backplate für AMD AM2(+)/AM3(+)/FM1/FM2(+) im Lieferumfang enthalten?

Nein. Da die meisten AMD Mainboards über eine ab Werk vorinstalliere Backplate verfügen, liegt dem Kühler keine AMD Backplate bei. Falls Ihr Mainboard über keine Backplate verfügen sollte, kontaktieren Sie bitte unser Support-Team unter support@noctua.at.

amd backplate

Ist der Kühler mit AMD FM2+ kompatibel?

Da der Abstand der Befestigungslöcher zur Montage von CPU-Kühlern auf FM2+ gegenüber AM2, AM2, AM3(+), FM1 und FM2 gleich bleibt, ist der Kühler ab Werk zu FM2+ kompatibel und bedarf dazu keinerlei Modifikationen oder Upgrades.

Beeinflusst die schwarze Beschichtung der chromax.black Modelle die Kühlleistung?

Dank umfassender Optimierungen der Beschichtung und des Produktionsprozesses bieten die chromax.black Modelle die gleiche, renommierte Silent-Kühlleistung wie die regulären Modelle ohne Beschichtung.

Ist der Kühler mit LGA775 und LGA1366 kompatibel?

Der Kühler unterstützt LGA775 und LGA1366 nicht ab Werk, kann aber mittels des NM-I3 Montage-Kits kompatibel gemacht werden. Noctua stellt das NM-I3 Kit gegen Vorlage eines Kaufbelegs (Scan, Foto oder elektronische Kopie der Rechnung) des Kühlers sowie eines LGA775 bzw. LGA1366 Mainboards oder einer LGA775 bzw. LGA1366 kostenlos zur Verfügung. Um den Kühler mittels des NM-I3 Kits zu installieren, lösen Sie bitte zunächst die zentrale Schraube des Befestigungsbalkens (Sie erreichen die Schraube mit dem mitgelieferten Schraubenzieher durch die Ausnehmung in den Kühlrippen) und entfernen Sie diesen. Montieren Sie anschließend die Befestigungswinkel des NM-I3 Kits gemäß dem NM-I3 Handbuch.

Wie kann ich überprüfen, ob meinem Noctua CPU Kühler bereits AM4-Montageteilen beiliegen?

Die Modelle NH-C14S, NH-D14, NH-D15, NH-D15S, NH-D9L, NH-L9x65, NH-U12S, NH-U14S, NH-U9S werden seit 2019 inklusive AM4-Montagematerial ausgeliefert. Sie können auf vier einfache Weisen überprüfen, ob Ihrem Kühler bereits AM4-Montagematerial beiliegt:
  1. Überprüfen Sie die Spezifikationen zur Sockelkompatibilität auf der Verpackung. Wenn AM4 angeführt ist, sind AM4-Montageteile enthalten.




  2. Öffnen Sie die Verpackung und überprüfen Sie den Aufdruck am Zubehörkarton. Falls bei den AMD-Teilen sowohl ein weißer als auch ein grauer Spacer abgebildet sind, unterstützt der Kühler AM4.




  3. Öffnen Sie den Zubehörkarton und überprüfen Sie das Säckchen mit den AMD-Teilen. Wenn sowohl weiße als auch graue Spacer enthalten sind, unterstützt der Kühler AM4.




  4. Überprüfen Sie, ob das Säckchen mit den AMD-Teilen entweder NM-AMB8 oder NM-AM11 Montagebrücken enthält. Falls ja, unterstützt der Kühler AM4.


Ist der Kühler mit dem LGA2011-3 Sockel kompatibel?

Ja. Da der Mechanismus zur Kühlerbefestigung auf LGA2011-3 ident zu LGA2011-0 ist, unterstützt der Kühler beide LGA2011 Varianten.

Warum ist die Kontaktfläche des Kühlers leicht konvex?

Da die Integrated Heat Spreader (IHS) aktueller Prozessoren leicht konkav sind, wurde die Kontaktfläche des Kühlers leicht konvex konstruiert, um optimalen Kontakt zu gewährleisten. Auf diese Weise wird direkt über der DIE im Zentrum des IHS mehr Druck appliziert, was einen effektiveren Wärmeübergang und bessere Kühlleistung ermöglichen.

Soll ich den Kühler beim Transport meines Systems abnehmen?

Da sich die beim Transport eines Systems (z.B. durch Versanddienstleister) einwirkenden Kräfte nicht zuverlässig kalkulieren oder kontrollieren lassen, empfehlen wir aus Sicherheitsgründen generell, vor dem Transport den Lüfter vom Kühlkörper abzunehmen, um das Gesamtgewicht unter 700g zu senken. Noctua haftet nicht für etwaige Schäden, die durch exzessive Belastungen im Transport mit montiertem Lüfter auftreten könnten.

Welche Abmessungen hat der NH-U12S und wie viel Freiraum bietet er für RAM und Chipsatz-Kühlkörper?

Bitte entnehmen Sie die genauen Abmessungen sowie den Freiraum für RAM und Chipsatz-Kühler der folgenden Zeichnung:

U12S

Beim mitgelieferten Y-Kabel fehlt bei einem Anschluss ein Kabel, ist es defekt?

Nein. Da Mainboards pro Lüfteranschluss nur ein RPM-Signal verarbeiten können, würde es zu Problemen führen, wenn der Adapter von beiden Lüftern RPM-Signale überträgt. Daher ist bei einem der beiden Anschlüsse kein RPM-Kabel ausgeführt und nur der am anderen Anschluss betriebene Lüfter überträgt ein RPM-Signal. Die automatische Geschwindigkeitsregelung der beiden Lüfter funktioniert unabhängig vom RPM Signal des zweiten Lüfters.

Ich habe die mitgelieferte NT-H1 Wärmeleitpaste verbraucht, können Sie mir Nachschub schicken?

Wir bitten um Verständnis, dass es sich bei der mit unseren Kühlern mitgelieferten NT-H1 Wärmeleitpaste um einen Verbrauchsartikel handelt und unsere Herstellergarantie daher nicht die Bereitstellung zusätzlicher Wärmeleitpaste umfasst. Sie können NT-H1 über unsere Vertriebspartner beziehen.

Welche Noctua Kühler sind kompatibel zu LGA115x (LGA1150, LGA1151, LGA1155, LGA1156)?

Die Montage erfolgt auf allen LGA115x Sockeln (LGA1150, LGA1151, LGA1155, LGA1156) identisch. Die folgenden Kühler sind daher ab Werk zu LGA115x kompatibel und können ohne weitere Upgrades auf dieser Plattform verwendet werden: NH-C12P SE14, NH-C14, NH-C14S, NH-D15, NH-D15S, NH-D14, NH-L12, NH-L12S, NH-L9i, NH-L9x65, NH-U14S, NH-U12S, NH-U12P SE2, NH-U9S, NH-UD9L, NH-U9B SE2. Weiters können alle älteren Kühler, die mit dem NM-I3 Kit nachgerüstet wurden auf LGA115x verwendet werden und bedürfen keiner weiterer Upgrades.

Die folgenden Kühler können mittels des NM-i115x Upgrade-Kits zu LGA115x kompatibel gemacht werden: NH-C12P, NH-D15 SE-AM4, NH-L9x65 SE-AM4, NH-U12, NH-U12F, NH-U12P, NH-U12P SE1366, NH-U12S SE-AM4, NH-U9, NH-U9F, NH-U9B.

Die folgenden Kühler sind mechanisch inkompatibel mit dem NM-i115x Upgrade-Kit und könne daher nicht zu LGA115x kompatibel gemacht werden: TR4-SP3 Kühler, DX-3647 Kühler, DO-Serie AMD Opteron Kühler, NH-L9a, NH-L9a-AM4.

Wie soll ich meinen Noctua Kühler reinigen?

Staub: Auf in Computergehäusen eingesetzten Kühlern und Lüftern sammelt sich nach längerer Zeit oft Staub an. Um die maximale Leistung sicherzustellen, reinigen diese bitte regelmäßig. Nehmen Sie zur Reinigung bitte zunächst den Lüfter vom Kühler ab und säubern Sie ihn mit einem Staubwedel, feuchten Tuch oder Druckluftspray. Seien Sie dabei bitte vorsichtig und wenden Sie nicht zu viel Kraft auf, um eine Beschädigung des Lüfters zu vermeiden. Bitte reinigen Sie den Lüfter nicht mit einem Staubsauger, da dies zu einer exzessiven Belastung führen kann, und halten Sie den Lüfter nicht unter laufendes Wasser, da Wasserrückstände im Motor Kurzschlüsse verursachen könnten. Bitte beachten Sie auch, dass der Lüfter nicht vom Kunden auseinandergenommen werden darf, da das Herausnehmen des Rotors aus dem Rahmen zu einer Zerstörung der Lagerversiegelung führt und einen Garantieverlust nach sich zieht. Bevor Sie den Lüfter wieder am Kühler montieren, säubern Sie bitte den Kühler selbst mit Druckluftspray oder mit einem Staubsauger. Der Kühler darf nicht mit Wasser gereinigt werden. Installieren Sie anschließend den Lüfter wieder am Kühler und stecken Sie ihn am Lüfteranschluss des Mainboards oder einer Lüftersteuerung an.
Rückstände von Wärmeleitpaste: Wenn Sie den Kühler von der CPU abnehmen, empfehlen wir vor einer neuerlichen Installation die Bodenplatte sowie die CPU zu reinigen und frische Wärmeleitpaste aufzubringen. Sie können die Bodenplatte und die CPU entweder mit einem trockenen, fusselfreien Tuch abwischen oder, für eine gründlichere Reinigung, ein mit einer Spülmittellösung oder Reinigungsbenzin befeuchtetes Tuch verwenden. Halten Sie den Kühler nicht unter laufendes Wasser. Beachten Sie weiters, dass die Bodenplatte des Kühlers und die CPU vor dem Aufbringen frischer Wärmeleitpaste und der neuerlichen Montage des Kühlers trocken, fettfrei und frei von Wärmeleitpastenrückständen sein sollten.

Ich erhalte bei Verwendung meines Noctua PWM Lüfters einen “CPU fan error”, ist der Lüfter defekt?

Noctua PWM Lüfter verfügen über eine Minimaldrehzahl von 300rpm, um maximale Laufruhe zu erzielen, wenn sich Ihre CPU im Idle-Zustand befindet und keine höhere Kühlleistung benötigt. Manche Mainboards zeigen während des Boot-Vorgangs Fehlermeldungen wie „CPU fan error“ an, wenn die Lüftergeschwindigkeit unter eine bestimmte Schwelle fällt. Wenn Sie bei Verwendung Ihres Noctua PWM Lüfters solche Fehlermeldungen erhalten und Ihr BIOS über entsprechende Optionen verfügen sollte, setzen Sie bitte entweder das Monitoring-Limit für die minimale Lüftergeschwindigkeit auf 200rpm oder erhöhen Sie den minimalen PWM Duty Cycle. Falls Ihr BIOS diese Optionen nicht anbietet, deaktivieren Sie bitte die Ausgabe von „CPU fan errors“. Für detaillierte Informationen zu Lüftereinstellungen im BIOS konsultieren Sie bitte das Handbuch Ihres Mainboards oder Ihren Mainboard-Hersteller.

Wie kann ich die Schutzabdeckung an der Unterseite des Kühlers entfernen?

Noctua CPU Kühler werden mit einer Schutzabdeckung aus Kunststoff an der Unterseite des Kühlers ausgeliefert, die Kratzern oder sonstigen Beschädigungen der Kontaktfläche vorbeugt.

Die Kontaktfläche von Noctua CPU-Kühlern besteht aus widerstandsfähigem, hochwertig vernickeltem Kupfer. Falls Sie einen Noctua Kühler gebraucht erwerben oder bei der Auslieferung keine Schutzabdeckung vorhanden sein sollte, bersteht daher auch kein Grund zur Beunruhigung. Sie können wie im Handbuch beschrieben mit der Installation fortfahren.

Sie können die Schutzabdeckung einfach wie gezeigt abnehmen:

Base Protection Cover

Wie kann ich überprüfen, ob mein AMD Mainboard über eine mit dem SecuFirm2™ System kompatible Standard-Backplate verfügt und wie fahre ich mit der Installation fort?

Das SecuFirm2™ Montagesystem benötigt eine AMD Standard-Backplate (aus Kunststoff oder Metall) mit Schraubenstutzen, wie sie auf den nachfolgenden Abbildungen dargestellt ist. Diese Backplates sind auf der Rückseite der meisten AMD Mainboards vorinstalliert (siehe erste nachfolgende Abbildung) und durch vier Schrauben mit dem Retention-Modul verschraubt (siehe zweite Abbildung). Wenn ihr Retention-Modul nicht mit Schrauben, sondern mit Kunststoffstiften befestigt ist, kontaktieren Sie bitte support@noctua.at, um eine passende Backplate zu beziehen.

Um mit der Installation Ihres Noctua-Kühlers fortzufahren, entfernen Sie bitte die vier Schrauben und das Retention-Modul, so dass sie die Schraubenstutzen der Backplate von der Oberseite des Mainboards sehen können (siehe dritte nachfolgende Abbildung). Sie können nun mit der Installation des SecuFirm2™ Montage-Kits wie im Handbuch beschrieben fortfahren (siehe vierte Abbildung).

AMD backplate

AMD backplate

AMD backplate

AMD backplate



Ich erhalte einen CPU Fan Error obwohl der Lüfter läuft!

Einige Mainboards zeigen einen CPU Fan Error an, wenn die Lüftergeschwindigkeit unter eine gewisse Schwelle (z.B. 900rpm) fällt. Falls Sie den Lüfter unter dieser Geschwindigkeit (z.B. mittels des mitgelieferten U.L.N.A.) betreiben wollen, passen Sie bitte im BIOS den Grenzwert an oder deaktivieren Sie CPU Fan Error Warnungen.

Kann der Kühler auf AMD Sockeln um 90° gedreht montiert werden?

Nein. Das neue SecuFirm2™ Montage-System für AM2, AM2+ und AM3 bietet durch eine Vereinheitlichung des Lochabstands mit dem Intel-System eine deutlich einfachere Installation, gestattet jedoch keine um 90° gedrehte Montage des Kühlers.

Ich kann den Sockel aufgrund der Montagebrücken nicht öffnen!

Lösen Sie bitte zunächst eine der beiden Daumenschrauben, durch die die Montagebrücken befestigt sind. Lockern Sie anschließend die zweite Schraube, so dass Sie die Montagebrücke nach außen schwenken und den Sockel öffnen können. Je Position der Montagebrücken müssen Sie beide nach außen schwenken.

Open Socket

Open Socket

Wie kann ich feststellen, ob mein Gehäuse breit/hoch genug für den Kühler ist?

Die meisten Gehäusehersteller machen Angaben zur maximalen Höhe von CPU-Kühlern. Bitte ermitteln Sie anhand dieser Spezifikationen, ob der Kühler in das Gehäuse passt. Falls keine entsprechenden Spezifikationen vorliegen, wenden Sie sich bitte an den Gehäushersteller oder messen Sie die Distanz von der Mainboardwanne zum Seitenteil (Tower Gehäuse) bzw. Oberteil (Desktop Gehäuse). Wenn diese Distanz größer als die Höhe des Kühlers + 15mm (Mainboard-Bolzen + Mainboard + CPU) ist, sollte die Höhe/Breite Ihres Gehäuses ausreichend sein.

Wie kann ich feststellen, um welche Backplate-Revision es sich handelt?

Bitte identifizieren Sie die Backplate-Revision anhand folgender Illustration:

backplate revisions

Manche Mainboards verursachen mit der ersten Version der mit dem Kühler ausgelieferten NM-IBP2 Backplate Kompatibilitätsprobleme. Bitte stellen Sie sicher, eine Backplate der Revision 1.5 oder 2 zu verwenden, wenn Sie den Kühler auf diesen Mainboards installieren. Alle seit April 2013 hergestellten Kühler werden bereits mit den neuen Backplate-Revisionen ausgeliefert. Besitzer von Kühlern mit Rev. 1 Backplates können über den Noctua Kundendienst kostenlos eine neue Backplate anfordern.

Haben Sie eine Frage zu einem unserer Produkte? Bitte nutzen Sie dieses Formular, um eine Frage zu stellen!
